| 最大电压 | 380V |
|---|---|
| 材质 | 碳钢、不锈钢 |
| 额定温度 | 1350℃ |
| 工作温度 | 1350℃ |
| 功率 | 130kw |
| 类型 | 淬火炉 |
| 毛重 | 13T |
| 主要用途 | 大专院校,医疗方面,热处理电阻炉,科研单位实验室,工业电炉,工矿企业,高温煅烧,模具钢淬火 |
| 品牌 | 华瑞 |
| 型号 | HRC2 |
| 加工定制 | 是 |
| 质量认证 | CE |
一、概述
HRC2系列真空油淬气冷炉主要用于合金结构钢、合金工具钢、模具钢、轴承钢速钢、弹性合金、高温合金、不锈钢以及磁性材料的光亮油淬或气冷以及烧结和钎焊等。

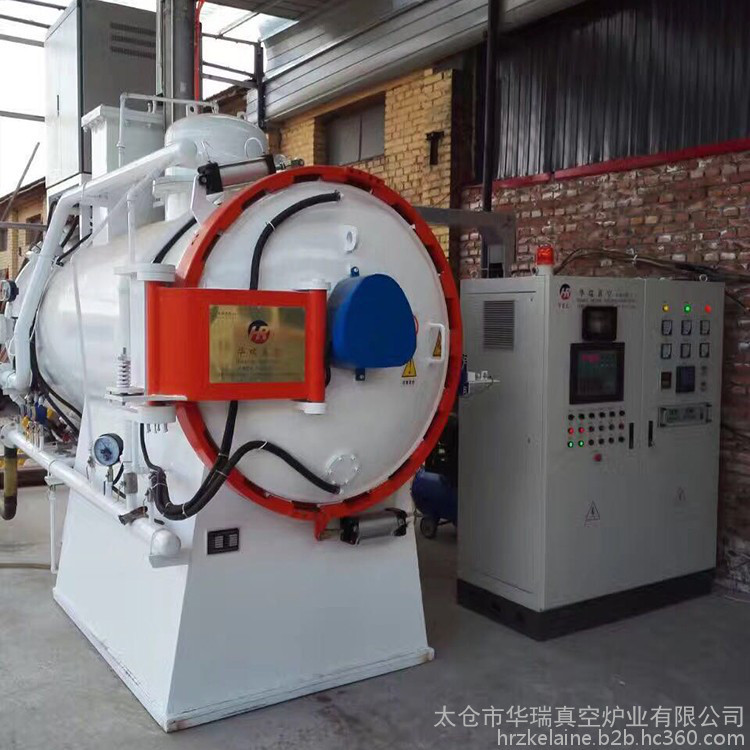

HRC2真空炉是由主机、真空系统、水冷系统、气冷系统、气动系统、电控系统和炉外运输车等组成。
二、设备参数
温度 (℃ ) 1320(℃ )
? 装载量 （Kg） 根据设备尺寸来定
?炉温均匀性 (±℃) ±5℃ （装料测9点测温800/℃-1200℃）
?加热功率 （Kw） 根据设备尺寸来定
?极限真空度 (Pa) 4.0×10-1 / 6.7×10-3 (Pa) （不同真空度，不同价格）
? 压升率 (Pa/ h) 0.67 (Pa/ h)
? 冷却室气冷压强 (bar) ≤2(bar)
? 冷却室充气时间 (S) 3~(S)根据客户配制储气量压力有关
? 冷却水消耗量 (min) 15~35m3/h
三、标准结构
3.1 真空油淬气冷炉主机为卧式双室结构，由炉体、炉盖、加热室、冷却室、中间真空隔热门和工件传动机构等组成。
3.1.1炉体和炉盖为双壁水冷结构，内外壁采用碳钢制造。加热室和冷却室炉壳均为双层碳钢卷筒后焊成，两层之间有夹缝，内通冷却水，两端与法兰焊接而成，两室中间为隔热门闸箱，中间墙设计为双壁水冷结构，以保护安装于中间墙上的密封圈。加热室炉门和冷却室炉门由双层椭圆封头与圆法兰焊接而成，中间通冷却水，在炉盖中间设在观察窗，炉门法兰上设有密封槽以便安装密封圈，炉门与炉体之间由铰链联接。炉体上设计的开孔有：
??* 抽空用开孔
??* 电极开孔
??* 超清晰镜头开孔（双式镜头便于工人操作看的见出、进料及料筐移位）
* 冷室测温偶开孔 （以防冷室油温过高及工件温度过高，打不开炉门
* 热电偶开孔
??* 充气开孔
* 温度均匀性测量开孔
* 真空测量开孔
* 压力检测开孔
* 进出料机构开孔
??* 升降机构开孔
* 油搅拌开孔
??* 电加热（油）开孔
* 前炉门特制排污孔，
* 炉体下部特制
五、成套供货
5．1 成套供应品
| 品名 | 数量 |
| 真空炉炉体 | 一台 |
| PLC控制柜 | 一台 |
| 炉外料车 | 一台 |
| 不锈钢料筐 | 一个 |
| 真空机组 | 一套 |
5.2 备用件及随机工具
| 品名 | 数量 |
| 密封件 | 1 份 |
| 绝缘件 | 0.5份 |
| 石墨件 | 0.5份 |
| 规管 | 2 支 |
六、设备尺寸表
| 设备型号 | 加热区尺寸(mm） | 装载量（Kg） | |
| HRC2-433 | 450×300×300 | 60 | |
| HRC2-644 | 600×400×400 | 200 | |
| HRC2-755 | 700×500×500 | 300 | |
| HRC2-966 | 900×600×600 | 500 | |
| HRC2-1266 | 1200×600×600 | 700 | |
| HRC2-1288 |
| 1000 |
（以上尺寸仅供参考，可以根据客户要求来定做尺寸）

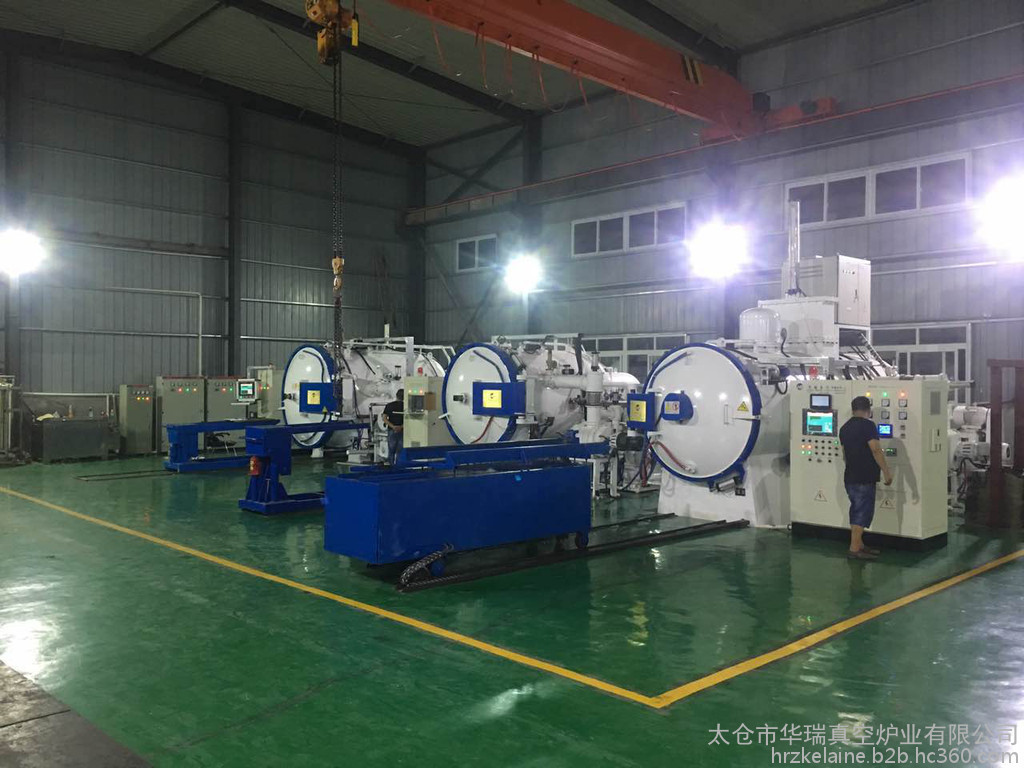

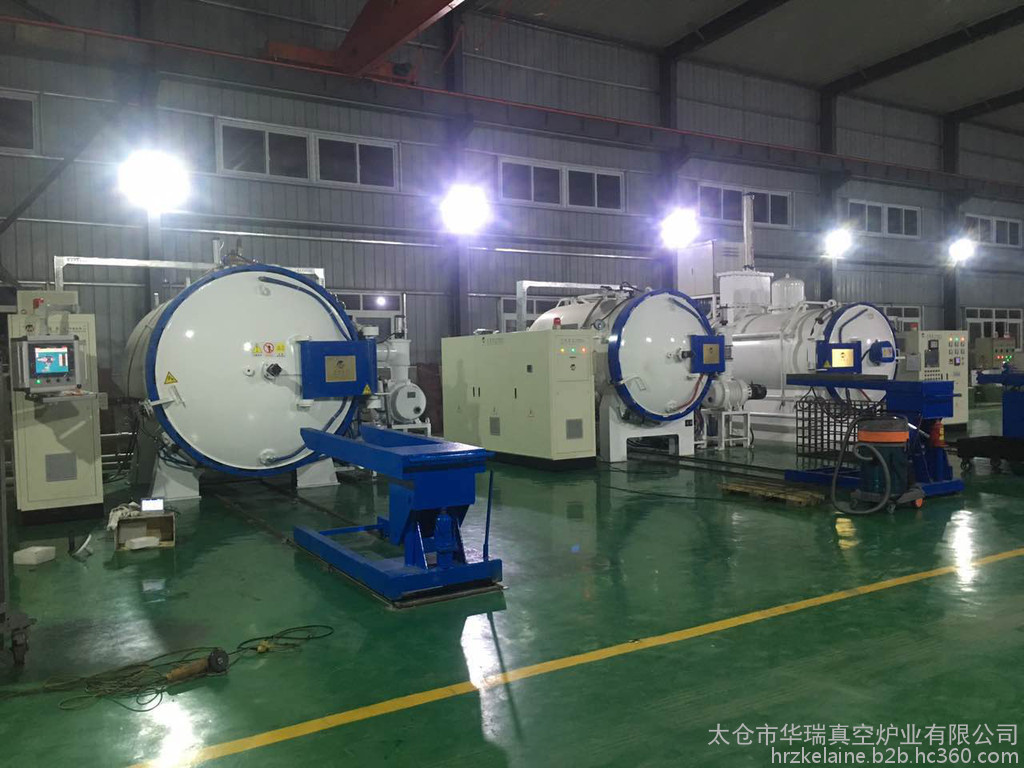

七、车间一角
八、售后服务与技术培训
8 .1技术培训
在供方现场预验收的同时，由供方负责对需方人员（操作人员、机械维修人员、电气维修人员等），进行机械结构、电控原理及结构、真空炉操作维修等方面的技术培训。
8. 2 保修期：在甲方现场验收合格之日起，乙方对设备保修2年（注；给设备尾款没有关系按合同1年内付），但乙方不承担因设备故障造成的其他间接损失。如因甲方人员操作失误造成设备故障或损坏，则乙方负责修复工作，修复费用由甲方承担。 供方在得到故障信息后，2小时内必答，如需到现场，24小时必到。
尊敬的用户您好：
很荣幸能与贵公司合作，非常感谢贵公司对我司的信任和支持，我司随时提供技术咨询服务，我司本着真诚、守信、质量保证、顾客至上的企业方针和不断改进并完善产品品质。
希望多提宝贵建议，您的满意将是我们前进的动力，期待您的来电与合作！！！
| 随时欢迎各届需求者来厂参观，莅临指导！！！ |
联系人：张敬
手 机：13338654181
电 话：0512-88826556
地 址：江苏省太仓市双凤镇南转路1号
售后服务承诺
为创造品牌，提高企业知名度，树立企业形象，我公司本着“一切追求高质量，用户满意的宗旨”的精神，以“ 优惠的价格、 周到的服务、 可靠的产品质量”的原则向您郑重承诺：
1、服务宗旨：快速、果断、准确、周到、彻底
2、服务目标：服务质量赢得客户满意
3、服务效率：质保期内或质保期外如设备出现故障，供方在接到通知后，维修人员24小时内可以到达现场并开始维修。
4、服务原则：产品的质保期为十二个月，在质保期内供方将免费维修和更换质量原因造成的零部件损坏，质保期外零部件的损坏，提供的配件只 收成本价，与需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。
在质保期外我公司技术人员每年不少于三次回访调查用户使用情况。
