河南海弘阀门制造有限公司

壁厚	1.5（mm）
材质	不锈钢
产地	河南
产品别名	快速接头
公称直径	Φ6-Φ150 mm
规格	Φ6-Φ150
接管口径	10（mm）
类型	标准料
耐温	0-60（℃）
耐压	1.0（MPa）
认证	ISO9001-2000
适用范围	一端连接软管(钢管),一端外螺纹连接开关箱,电机,桥架等。
寿命	八年
特性	防爆
应用范围	机械工业用紧固件
用途	自来水管
种类	接头
安装形式	快换接口
连接型式	螺纹链接
经营模式	生产加工
品牌	海弘
型号	DN25-DN1000
加工定制	是

产品性能：

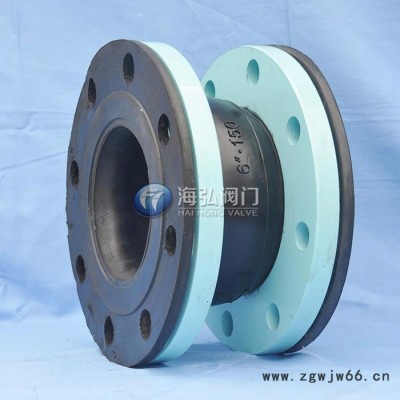

1、单球体橡胶接头弹性好,使用寿命长，特别对于一些安装环境比较恶劣的环境有比较良好的适应能力。
2、安装在管道上能够实现对管道轴向，横向，角向的位移补偿，保障管道的安稳运行，从而延长管道使用寿命。
3、具备良好的降振减噪功能，大大优化了管道线路的运行环境。

安装说明：

1、安装时要保护好球体两端的橡胶密封面，并且严禁使用不符合本产品要求的介质。安装使用之前请仔细查阅产品附加安装说明书，避免出现一些不必要的损失。
2、橡胶接头的额定工作压力要比实际工作压力大一个档位，以保证管道能够安全运行。
3、管道必须有固定支撑或固定托架，固定托架的力必须大于轴向力。垂直，架空，管道拐角处安装时产品两端需安装相应的固定支架和受力支架，以防止工作受压后拉脱。
4、橡胶接头在进行法兰连接过程中，要按照对角均匀加压的方式进行安装，这样能够避免受力不均匀，导致后期的管道泄漏。
5、橡胶接头在安装过程中一定要避免超出自身位移量来补偿管道的振动和热胀冷缩。通过加装限位装置或者是增加橡胶接头数量，分担工作压力才是正确之选。

产品使用范围：

由于单球体橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程，特别适用于震动较大，冷热变化频繁的管道。

主要零部件材料 Material of each parts

序号 No.	部位 Part	材料 Material
1	主体 Body	天然橡胶(NR)、氯橡胶(CR)、丁基橡胶(IIR)、橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)

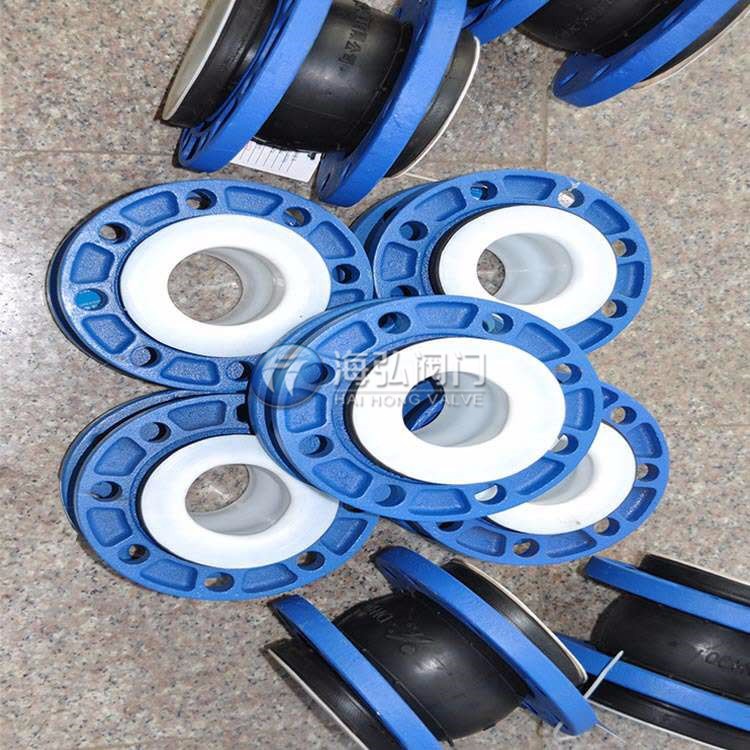

2	内、外衬 Inner & Outer Rubber	天然橡胶（NR） 氯丁橡胶（CR）丁基橡胶（IIR） 橡胶（NBR）氟橡胶（FKM）三元乙丙橡胶（EPDM）聚四氟乙烯（PTFE）
3	主体骨架 Body Carcass	尼龙帘布 Nylon cord fabric
4	增压环 Reinforcing Ring	多股镀铜钢丝 Multi-strand coppering steel wire
5	法兰 Flange	铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

技术条件Technical parameters

项目Item |型号Medol	KXT-10	KXT-16	KXT-25	A、如介质油，酸碱物质 B、工作温度有特殊要求 C、也可来函来图定制 D、订货时需说明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作压力MpaWoring pressure	1.0(10)	1.6(16)	2.5(25)
爆破压力Mpa Burst Pressure	2.0(20)	3.0(30))	4.5(45)
真空度 Kpa Vacuum	53.3(400)	86.7(650)	100(750)
适用温度℃Applicable Temperature	-20℃~+115℃（特殊可达-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质Applicable Medium	空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

主要数据 Main date

注：1、特殊要求可按用户图纸制作，法兰标准采用GB/T9115.1-2000，可选配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 ISO等）法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、、氟橡胶等。
2、悬空给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
3、用户使用橡胶接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。
Notes:1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is GB/T9115.1-2000, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, ISO flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc.
2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.
3.Matching flanges of rubber joints shall be valve flanges or GB/T9115.1(RF) flanges.

公称通径DN Nominal Diameter （mm）		长度 LengthLmm	轴向位移 Axial displacement mm		横向位移 Haorizontal isplacement mm	偏转角度 Angular deflection(a1+a2)°
mm	英寸inch		伸长Extension	压缩Compression
32	1.25	95	6	9	9	15
40	1.5	95	6	10	9	15
50	2	105	7	10	10	15
65	2.5	115	7	13	11	15
80	3	135	8	15	12	15
100	4	150	10	19	13	15
125	5	165	12	19	13	15
150	6	180	12	20	14	15
200	8	210	16	25	22	15
250	10	230	16	25	22	15
300	12	245	16	25	22	15
350	14	255	16	25	22	15
400	16	255	16	25	22	15
450	18	255	16	25	22	15
500	20	255	6	25	22	15
600	24	260	6	25	22	15
700	28	260	16	25	22	15
800	32	260	16	25	22	15
900	36	260	6	25	22	15
1000	40	260	18	26	24	15
1200	48	260	18	26	24	15
1400	56	350	20	28	26	15
1600	64	350	25	35	30	10
1800	72	350	25	35	30	10
2000	80	420	25	35	30	10
2200	88	580	25	35	30	10
2400	96	610	25	35	30	10
2600	104	650	25	35	30	10
2800	112	680	25	35	30	10
3000	120	680	25	35	30	1

科技是第一生产力，知识就是力量，年轻就是资本。我们年轻，我们骄傲，我们自豪，我们更自信，但我们也必须认识到：我们处于知识爆炸的年代，社会在发展，时代在前进，不进则退，别来无恙，认认真真地学，扎扎实实地干，我们相信河南海弘橡胶软接头会不断进步，不断创新，诚信经营，在世界的舞台上会留下海弘人坚实的步伐

详细信息请于我们联系公司地址:河南省巩义市 传真：0371-69570916，电话0371-89997796：,手机：13071051526,，联系人乔建设厂址：
河南省巩义市东区,邮编：451200，了解的详细产品型号请登陆网站：www.hnhaihong.com
