| 材质 | 黄铜/高力黄铜/锡青铜/铁 |
|---|---|
| 品名 | 石墨铜套/自润滑轴承/自润滑铜套/导柱导套 |
| 高度 | 20/30/40/50/60/70/80/90/100 |
| 规格 | 50*60*50 |
| 内径 | 60 |
| 外径 | 70 |
| 用途 | 工程机械 |
| 重量 | 0.08 |
| 是否标准件 | 标准件/非标准件 |
| 样品或现货 | 现货 |
| 使用特性 | 高温，高速 |
| 载荷方向 | 径向止推 |
| 品牌 | Hasco/米思米/乐华行/龙记 |
| 型号 | 导柱导套，冲针，拉杆 |
| 加工定制 | 是 |
| 承载机理 | 固体摩擦 |
| 润滑剂 | 固体润滑，润滑油 |
| 油润滑方法 | 压力供油，自润滑轴承 |
| 润滑状态 | 边界润滑 |
| 轴瓦材料 | 铜/铁 |
**自润滑铜套 车床锡青黄铜高力黄铜滑动轴承
电话/微信：13632253152 袁小姐
QQ: 1341617475

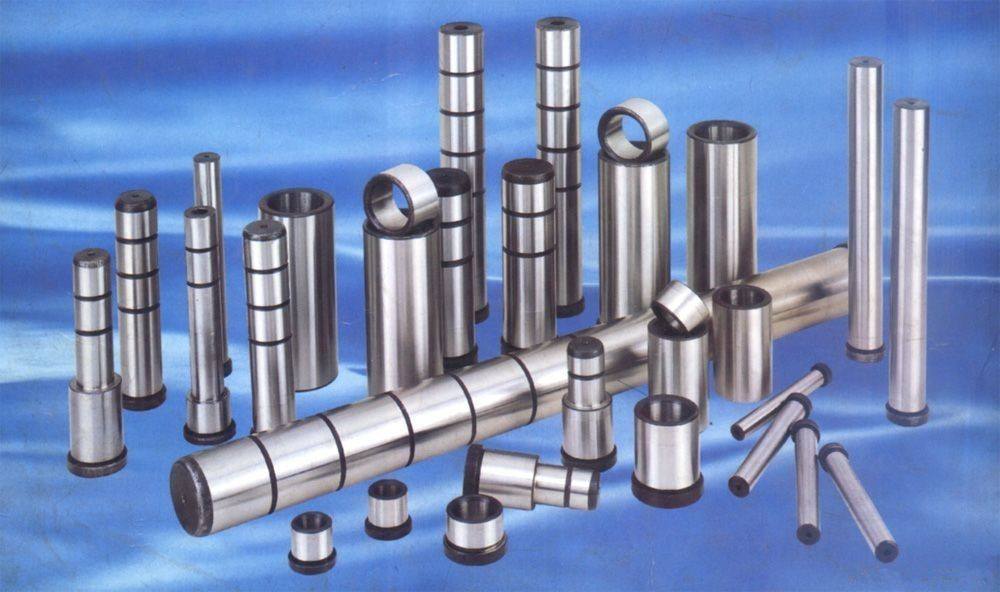

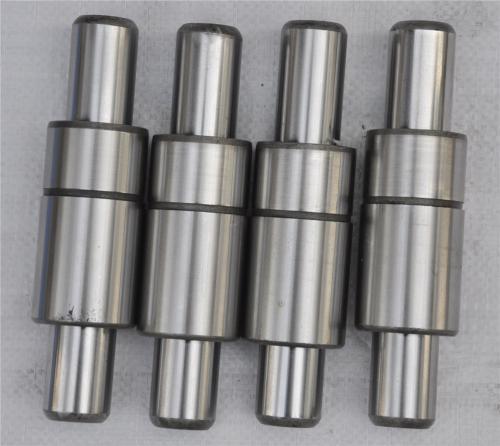

导柱是用于模具中与组件组合使用确保模具的定位进行活动引导模具行程的导向元件。一般是带肩圆柱形，一般会有油槽。
导柱技术要求分析
1、主要表面及其加工方案
主要表面为内圆柱面?32H7Ra0.2um，外圆柱面?45r6Ra0.4um,其加工方案：内圆柱面:钻—粗镗（扩）—半粗镗—粗磨—精磨；对于外圆柱面:粗车—半精车—粗磨—精磨。
2、定位基准
根据基准选择的原则选用内、外圆柱面互为基准。
3、热处理
如导套材料为20钢渗碳，则热处理为渗碳，淬火、低温回火；如导套材料为T10A钢，则热处理为淬火低温回火。
4、技术关键及其采取的措施
（1）主要表面为内圆柱面,尺寸公差等级高，表面粗糙度值Ra值小。采取的措施：划分加工阶段，工艺路线采用：钻—粗镗（扩）—半精镗（铰）—粗磨—精磨—研磨；选择精密机床；控制切削用量；充分冷却。
（2）由于外圆柱面的尺寸公差等级高，表面粗糙度值Ra值小，故采取的措施是：在加工阶段划分、机床选用、切削用量的控制方面的要求与内圆柱面加工相同。此外，工艺路线为：粗车—半精车—粗磨—精磨。
