河北树德矿山设备有限公司座落于渤海之滨、千童故里、中国管道装备制造基地的河北省盐山县五里窑工业区，东邻津汕高速、205国道、黄骅港，西接京沪、石黄高速，北靠京津交通十分便利。

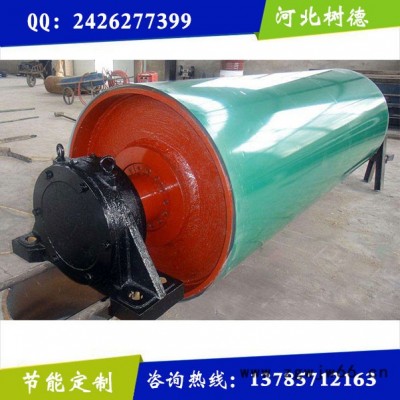

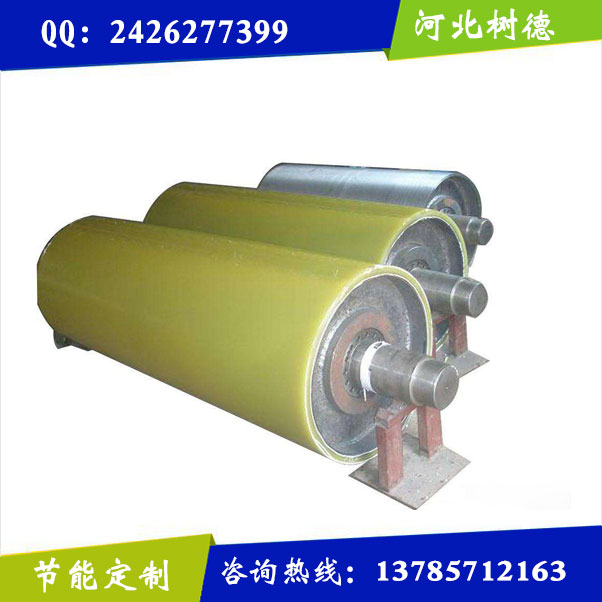

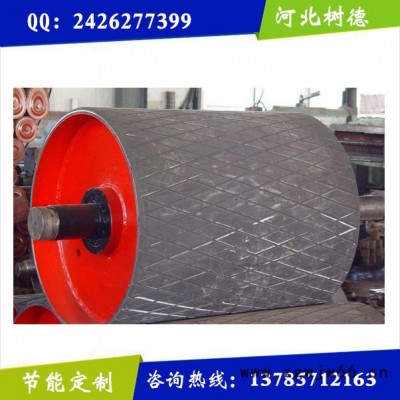

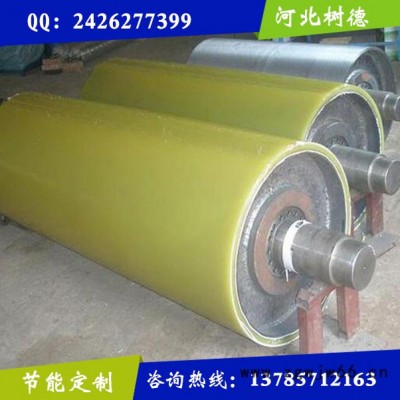

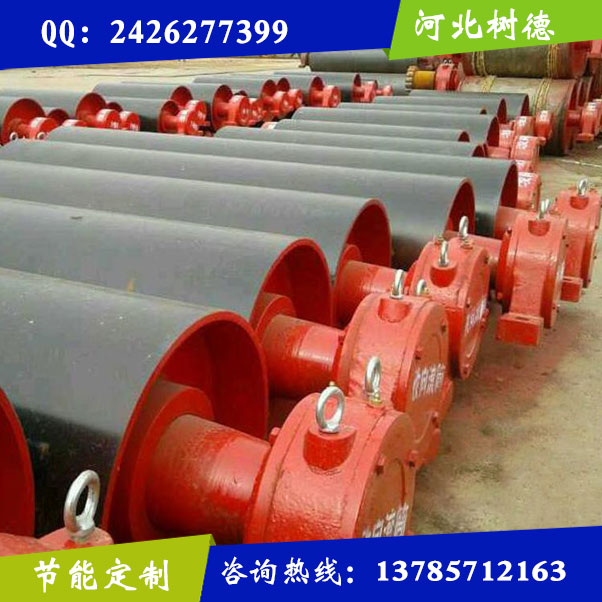

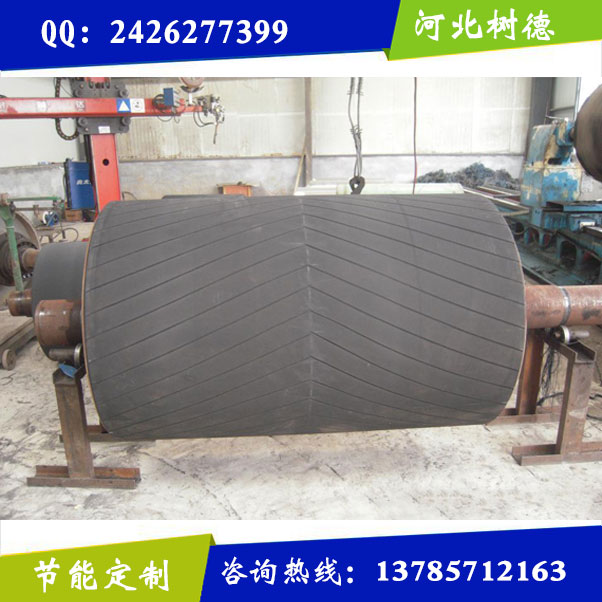

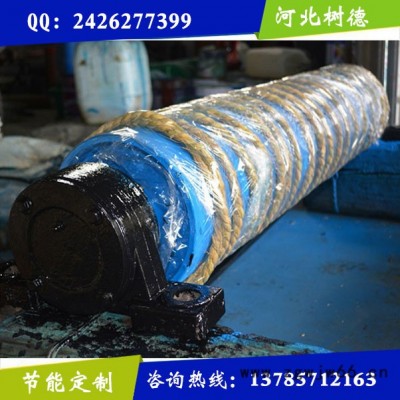

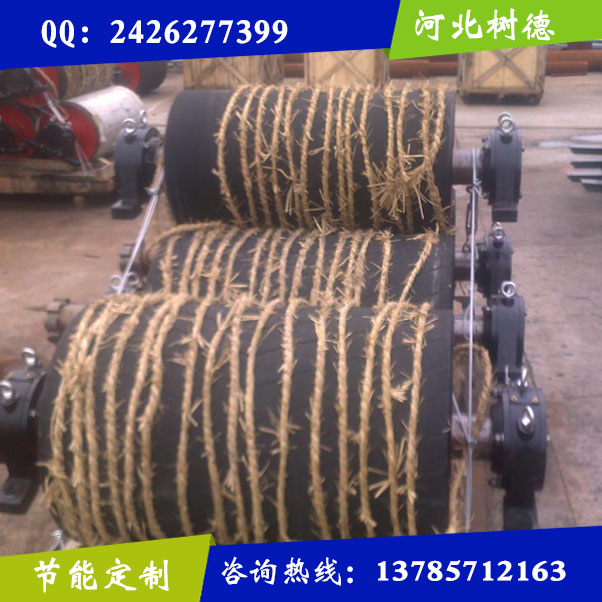

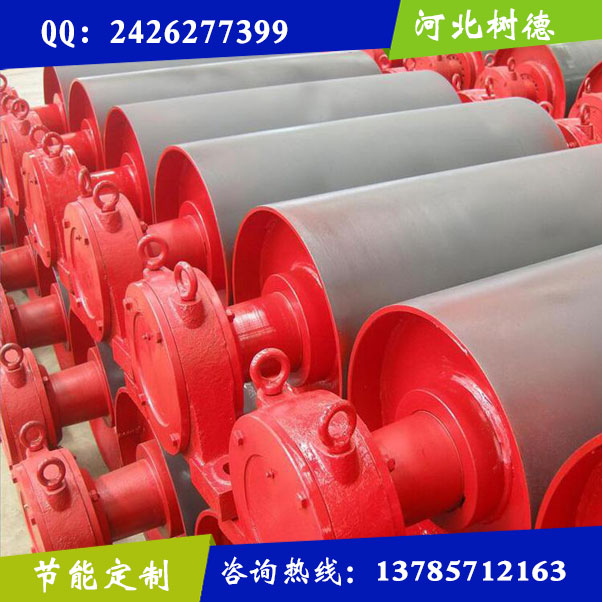

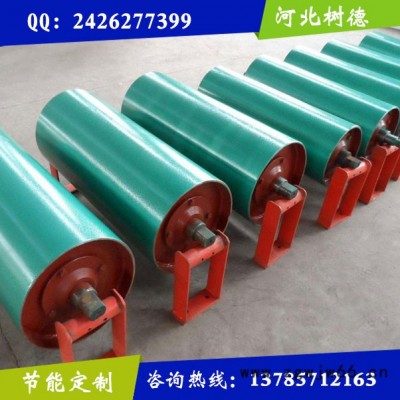

改向滚筒具有结构紧凑、重量轻、占用少、性能可靠、外型美观、使用安全方便、在粉尘大、潮湿泥泞等恶劣条件下仍能正常工作的特点。改向滚筒适用于机械,冶金,矿山,港口码头,化工,水泥建材,钢铁,；是各种移动带式输送机的驱动装置，也可供某些固定带式输送机使用。改向滚筒用于改变输送带的运行方向或压紧输送带使其增大与传动滚筒的包角，改向滚筒主要在皮带运动的下方，如皮带运送方向为左，那么改向滚筒在皮带机的右侧，主要结构为轴承和钢筒，传动滚筒是皮带机的主动轮，从两者之间的关系来说**好比自行车两个车轮，后轮**是传动滚筒，前轮是改向滚筒；改向滚筒和传动滚筒在结构上是没有区别的，都是由主轴滚筒轴承及轴承室组成传动滚筒分主传动和从动两种。

=

改向滚筒(bend pulley)又叫导向滚筒，主要用于改变输送带的运行方向或压紧输送带使其增大与传动滚筒的包角，是常见的皮带输送机五金配件。
分类?改向滚筒包括用于输送带在输送机端部的改向、增加传动滚筒围包角的导向滚筒、拉紧滚筒用于拉紧装置的导向滚筒.

改向滚筒设计标准内部结构图改向滚筒挂设输送带时动力滚筒作为食品输送机一个重要组成部分，在操作时为了保护生产管理人员和运输设备的安全，工作人员应严格按照运输机械作业程序，规范运作： 首先，当动力滚筒食品输送机流水线生产作业期间，工人在操作过程中不要将他的手和脚进入滚筒内，否则会造成非常严重的安全生产事故，甚至危及自己的生命和安全; 第二，工人们准备食品原料运输时，检查动力滚筒是否弯曲变形，以及安装滚筒的轨道有没弯曲变形，输送滚筒轨道和支架部件交界处，螺丝有没松动，如果发生这种情况及时停机，并及时调整; 第三，食品的生产进行运输时，工人不准将工具、杂物等放在输送滚筒上； 第四，输送设备已准备**绪打开时，观察动力滚筒转动是否灵活，有没有发出明显的声音;第五，生产人员启动输送设备时，检查食品原料的运输和工装板组装线工作是否正确； 第六，生产人员应把输送的物料，放在食品输送机械的中间位置上，以避免材料发生的偏差产生冲击损坏滚筒**，即将进入生产输送流水线的工人，应该是通过了食品企业资格安全方面知识培训预审合格的，再进入生产线的工作 传动滚筒提升机回料是指物料在卸料位置没有完全卸出机外，而有部分物料回到提升机机座内的现象 改向滚筒挂设输送带时，先要做的事情**是将输送带带条铺在空载段的托辊上，围抱驱动滚筒之后，再敷在重载段的托辊上电机一般情况有1/4—1/5的体积浸在油液中放置带卷的地面应平整和干燥滚筒2、产品执行HG2297-92标准

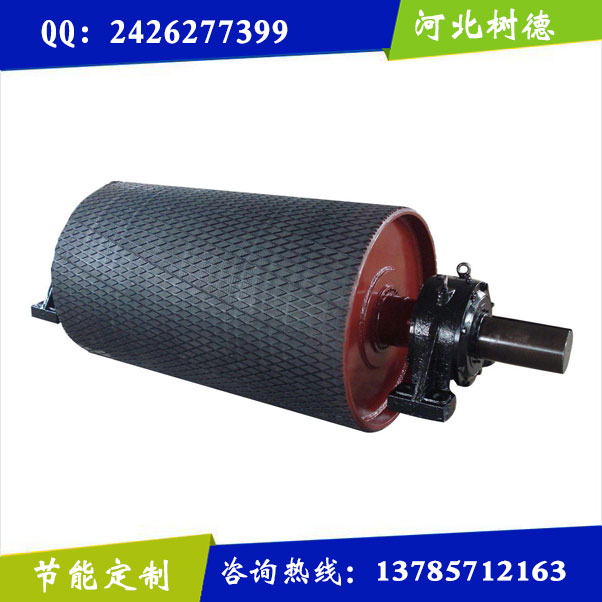

    TD75型改向滚筒与DTII型改向滚筒的简单区分TD75型改向滚筒是参照1975年编订的一套带式输送机设计标准，DT2型改向滚筒参照的标准是dt2型带式输送机设计标准，是在td75型改向滚筒的基础上进行了优化拓展。单从滚筒外形来看：首先dtii型改向滚筒的轴粗和壁厚要比同规格的td75型改向滚筒大一些，承载能力也强一些。其次dt2型改向滚筒滚筒直径大于800毫米的都需要铸胶。而td75型的改向滚筒则都是光面滚筒。第三dt2型改向滚筒轴承座与腹板中间位置的轴一般有一个锥度。方便安装胀紧套或者增强滚筒承载力。
制造工艺

一般在滚筒的主轴方面，按受载情况，可以分为以下两种：
1)心轴只承受弯矩，如改向滚筒组的轴；
2)转轴同时承受弯矩和扭矩，如传动滚筒组的轴；
轴的材料一般是经过轧制或锻造的碳素钢或合金钢，通常的材质是中碳钢，四十五号钢**常用的，对于受力较大且尺寸受到限制的轴，以及某些特殊要求的轴可用合金钢，选用材质为四零铬，根据需要，轴一般需经过热处理或表面强化处理，以提高其力学性能和耐磨性等，在一般温度下，合金钢和碳素钢的弹性
滚筒
滚筒模量相差很小，故采用合金钢不能提高轴的刚度；
轴的材质方面一般会经调质处理，对于传动滚筒组，当轴强度指标不满足要求时也可选择合并经调质处理，并按对称循环弯曲许用应力校核；
筒皮设计技术要求为：
1)筒皮卷曲时必须顺着钢板的轧制方向；
2)接头处的错边量不大于1毫米；
3)滚筒包胶后的纵向焊缝必须进行超声波或X射线探伤检查：
①超声波探伤进行10%，焊缝达到标准中的二级；
②射线探伤从一端开始探总长度的20%，焊缝达到国标二级，如不合格探伤长度加倍，加倍仍不合格则进行全长探伤，直至符合要求；
4)筒皮卷好后的圆度公差应不超过0.5；
5)材质：Q235型钢，屈服强度为235牛/平米；
对于中型滚筒组及轻型滚筒组，当轮毂处外径大于220mm时，用铸钢，对于轻型滚筒组，当轮毂外径小于220mm时，采用热轧圆钢，应符合国准；

公司始终以满足客户的需求为目标，以创新的思维，不懈的追求、努力吸收国内外先进理念，不断地开发、改良、研发设计新产品，优化传统产品。我们的工程师精心为客户策划、设计，量身定做各式输送自动化、智能组合配套方案，我们的产品设计上乘，品**良，造型美观，结构新颖，运行平稳流畅，且价格合理，服务周到，深受广大客户信赖。
     公司竭诚欢迎广大客户前来洽谈业务！
