锁存霍尔开关，又称双极霍尔开关，对磁铁的南极和北极都有感应。同全极霍尔的区别在于，双极锁存霍尔的状态在磁场强度为零时，输出可以保持触发时的状态不变。当不同极性的磁场达到BOP工作点后，输出状态会翻转。CC6101/CC6102都属于锁存霍尔类型，两者的差异在于CC6101是OD输出，CC6102是内置上拉电阻输出，其他特性一致。两者都适用于三相无刷电机，水流测速检测，流量传感器等应用。下面介绍以CC6101为主。

       CC6101 是一个锁存型的霍尔效应开关IC，采用先进的BiCMOS制程制造，具有优异的温度稳定性和很高的抗机械应力性能，产品耐高工作温度可以达到150℃。CC6101采用动态失调消除技术以及芯进电子ZL保护的温度补偿技术，大幅降低了由于封装应力，环境温度变化等因素造成的失调电压，使产品磁灵敏度持高度的一致性。CC6101 包含稳压输出模块，霍尔薄片，信号放大模块，动态失调消除模块以及带有限流保护的功率输出级。当磁场南极靠近芯片标识面，磁场强度达到阈值时，功率管导通，CC6101打开。当磁场北极靠近芯片标识面，磁场强度达到阈值时，功率管截止，CC6101关断。内置的稳压输出电路模块可以让芯片工作在4.5V至24V电源电压范围。

CC6101提供TO-92S和TSOT23-3两种封装，均为符合RoHS规范，产品的使用环境温度范围为-40~150℃。

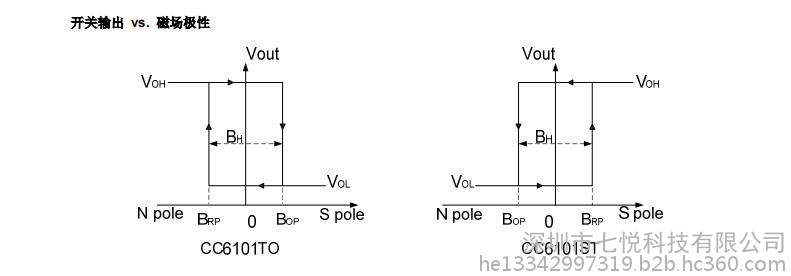

磁特性参数如下：

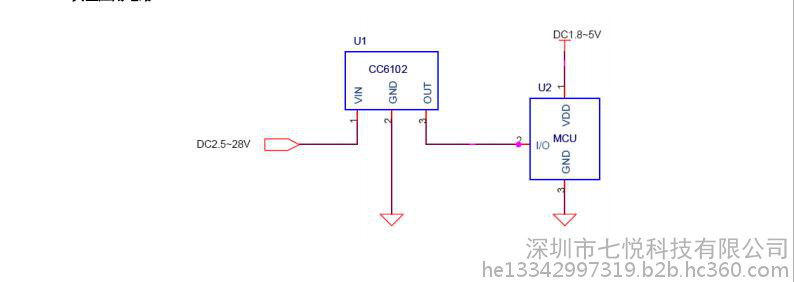

典型应用电路如下图：

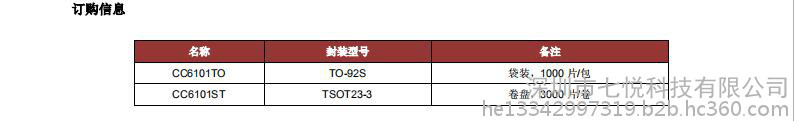

订购信息如下图：
