收发球筒快开盲板操作规程

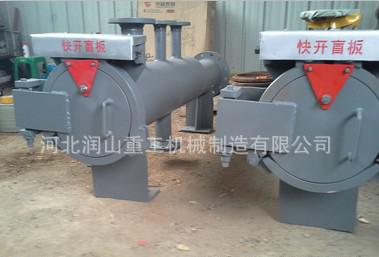

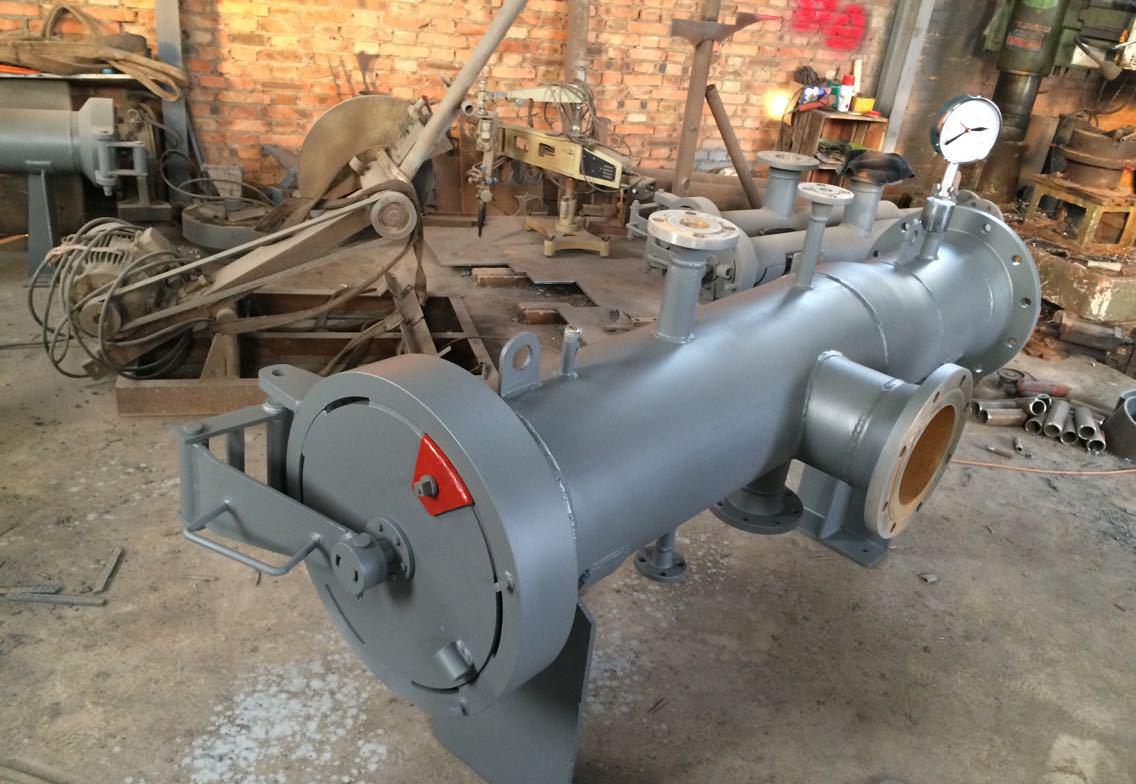

 收发球筒是对管线清扫作业时接收和发送清管设备的重要工艺装备；收发球筒是由快开盲板、筒体、变径接头、直管段、工艺接管、鞍式支座等组成。快开盲板包括盲板盖、筒体法兰、安全联锁装置、开启关闭机构和支撑框架等。由安全锁板、泄压装置构成盲板的安全联锁功能（盲板自锁、防震、防松动、开启可二次泄压）。1）设计压力：DN1.6-9.99Mpa。2）设计温度：40℃。3）试验压力：水压为设计压力的1.5倍。4）公称直径：DN100-DN1400。5）腐蚀裕量：2mm。6）地震设防裂度：7度。7）适用介质：天然气。8）使用寿命：30年。

本公司注重产品质量，在严格遵循国内现行标准和国际先进标准的基础上，充分吸收国内外**的技术成果，不断进行产品更新换代和技术创新，以满足客户的实际生产的工程需求，实现互利共赢

装上门锁止块，拧紧压力报警螺栓，完成关闭操作。

注意：盲板关闭后，应对收发球筒或过滤分离器逐渐充压，分为低压

（

0.1-0.2MPa

）、中压（当前运行状况下干线压力的

1/2

）和高压（当前运行状

况下干线压力）三个步骤，每个步骤间应间隔至少
