| 材质 | 铸钢 |
|---|---|
| 产品别名 | 分配器 |
| 公称压力 | 21/10 |
| 适用范围 | 五金 |
| 适用介质 | 油液 |
| 品牌 | Daikin/大金 |
| 型号 | MG |
| 加工定制 | 是 |
l 概要

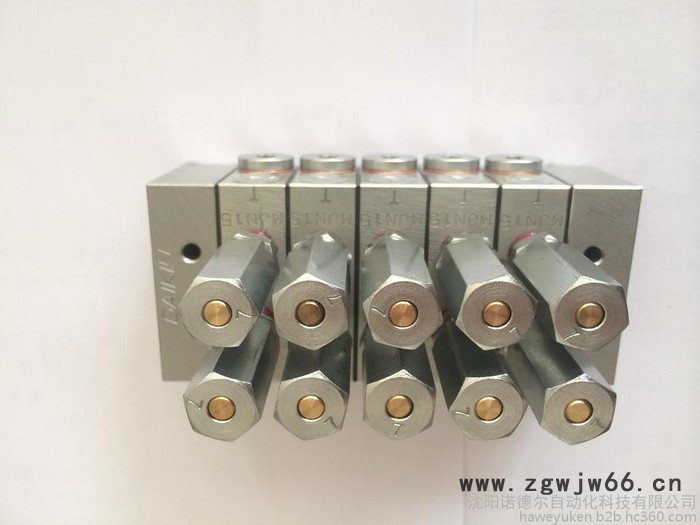

分配器有MJN、M、MX、MO、MOX、MG6种。
分配器有供给部、端部、中间体（最少3-最多8）以及密封垫片构成。
l 特长
1.递进动作方式。
2.管配只有1根。
3.能安装报警用的指示器。
4.动作部位装在里面，因此结实、防水、防尘功能强。
5.1个分配器组件上，出油孔数量最少2孔，最多16孔，选择范围大。
6.备有对应于各种加油点大小的活塞尺寸，能进行适量供油。
l 规格
大小 | 分配器型号 | 中间体个数 | 出油口数量 | 每孔排油量（cm3/行程） | 供油孔径 | 出油口径 | 内装逆止阀 | 用途 | 最高使用压力（Mpa） |
小型 | MJN型 | 最少3个-最多8个 | 最少2个-最多16个 | 0.085-0.492 | Rc1/8 | Rc1/8 | 有 | 干油及稀油 | 14 |
中型 | M | 0.164-1.148 | Rc1/4 | Rc1/8 | 21 （干油） 10 （稀油） | ||||
大型 | MX | 0.410-4.920 | Rc3/8 | Rc1/4 | |||||
中型 | MO | 0.164-1.148 | Rc1/4 | Rc1/8 | 无 | 循环给油用 | |||
大型 | MXO | 0.410-4.920 | Rc3/8 | Rc1/4 | |||||
特大型 | MG | 2.460-19.680 | Rc1/2 | Rc3/8 |
l 型号参考
分类 | 型号 | 排油量cm3/行程 | 口数 | 最高使用压力（Mpa） | 备注 |
MJN | MJN-3~8 | 0.082~0.492 | 2~16
| 14 | 干油及稀油用，用于间歇给油 |
M·MO型 | M-3~8 | 0.164~10148 | 21 | ||
MO-3~8 | 10 | 稀油用，用于循环供油 | |||
MX·MXO型 | MX-3~8 | 0.410~4.920 | 21 | 干油及稀油用，用于间歇供油 | |
MXO-3~8 | 10 | 稀油用，用于循环供油 | |||
MG型 | MG-3~8 | 2.460~19.68 | 10 |
种类及排油量
l MJN型【紧凑系列】
活塞尺寸 | 排油量/行程 | 给油孔数 | |
Cu.IN | Cm3 | ||
5T | 0.005 | 0.082 | 2 |
5S | 0.010 | 0.164 | 1 |
10T | 0.010 | 0.164 | 2 |
10S | 0.020 | 0.382 | 1 |
15T | 0.015 | 0.246 | 2 |
15S | 0.030 | 0.492 | 1 |
*5T、5S的活塞中，不带有循环指示器。
上述排油量表示理论排油量。
名称 | A | B | C | 中间体个数 | 重量kg |
MJN-3分配器装置 | 67 | 87 | 88 | 3 | 1.0 |
MJN-4分配器装置 | 84 | 104 | 106 | 4 | 1.3 |
MJN-5分配器装置 | 101 | 121 | 123 | 5 | 1.5 |
MJN-6分配器装置 | 119 | 139 | 141 | 6 | 1.7 |
MJN-7分配器装置 | 136 | 156 | 158 | 7 | 1.9 |
MJN-8分配器装置 | 154 | 174 | 175 | 8 | 2.1 |
l M·MO型【中等系列】
活塞尺寸 | 排油量/行程 | 给油孔数 | |
Cu.IN | Cm3 | ||
10T | 0.010 | 0.164 | 2 |
10S | 0.020 | 0.328 | 1 |
15T | 0.015 | 0.246 | 2 |
15S | 0.030 | 0.492 | 1 |
20T | 0.020 | 0.328 | 2 |
20S | 0.040 | 0.656 | 1 |
25T | 0.025 | 0.410 | 2 |
25S | 0.050 | 0.820 | 1 |
30T | 0.030 | 0.492 | 2 |
30S | 0.060 | 0.984 | 1 |
35T | 0.035 | 0.574 | 2 |
35S | 0.070 | 1.148 | 1 |
*10T、10S的活塞中，不带有循环指示器。
上述排油量表示理论排油量。
名称 | A | B | C | 中间体个数 | 重量kg |
M·MO-3分配器装配 | 82 | 102 | 105 | 3 | 2.1 |
M·MO-4分配器装配 | 103 | 122 | 125 | 4 | 2.5 |
M·MO-5配器装配 | 123 | 142 | 145 | 5 | 2.9 |
M·MO-6分配器装配 | 143 | 163 | 165 | 6 | 3.3 |
M·MO-7分配器装配 | 164 | 182 | 187 | 7 | 3.7 |
M·MO-8分配器装配 | 184 | 204 | 207 | 8 | 4.1 |
l MX·MXO型【大系列】
活塞尺寸 | 排油量/行程 | 给油孔数 | |
Cu.IN | Cm3 | ||
25T | 0.025 | 0.41 | 2 |
25S | 0.050 | 0.82 | 1 |
50T | 0.050 | 0.82 | 2 |
50S | 0.100 | 1.64 | 1 |
75T | 0.075 | 1.23 | 2 |
75S | 0.150 | 2.46 | 1 |
100T | 1.100 | 1.64 | 2 |
100S | 0.200 | 3.28 | 1 |
125T | 0.125 | 2.05 | 2 |
125S | 0.250 | 4.10 | 1 |
150T | 0.150 | 2.46 | 2 |
150S | 0.300 | 4.92 | 1 |
*10T、10S的活塞中，不带有循环指示器。
上述排油量表示理论排油量。
名称 | A | B | C | 中间体个数 | 重量kg |
MX·MXO-3分配器装置 | 136 | 142 | 168 | 3 | 9.4 |
MX·MXO-4分配器装置 | 154 | 170 | 196 | 4 | 11.3 |
MX·MXO-5分配器装置 | 182 | 198 | 225 | 5 | 13.5 |
MX·MXO-6分配器装置 | 211 | 227 | 253 | 6 | 15.4 |
MX·MXO-7分配器装置 | 239 | 255 | 282 | 7 | 17.3 |
MX·MXO-8分配器装置 | 268 | 284 | 310 | 8 | 19.2 |
l MG型【特大系列】
活塞尺寸 | 排油量/行程 | 给油孔数 | |
Cu.IN | Cm3 | ||
150T | 0.150 | 2.46 | 2 |
150S | 0.300 | 4.92 | 1 |
300T | 0.300 | 4.92 | 2 |
300S | 0.600 | 9.84 | 1 |
450T | 0.450 | 7.38 | 2 |
450S | 0.900 | 14.76 | 1 |
600T | 0.600 | 9.84 | 2 |
600S | 1.200 | 19.68 | 1 |
* 上述排油量表示理论排油量。
名称 | A | B | C | 中间体个数 | 重量kg |
MG-3分配器装配 | 219.5 | 253.5 | 280 | 3 | 20.3 |
MG-4分配器装配 | 264.0 | 298.0 | 323 | 4 | 24.5 |
MG-5分配器装配 | 308.5 | 342.5 | 368 | 5 | 28.8 |
MG-6分配器装配 | 353.0 | 387.0 | 413 | 6 | 33.0 |
MG-7分配器装配 | 397.5 | 431.5 | 458 | 7 | 37.3 |
MG-8分配器装配 | 442.0 | 476.0 | 503 | 8 | 41.5 |
