济南浩霖保温材料有限公司

聚氨酯黑白组合料硬质聚氨酯是一种高分子材料，其主要特征是分子链中含有多个重复的“氨基甲酸酯”基团，既有橡胶的弹性，又有塑料的强度和优异的加工性能，因其具有橡胶和塑料的双重优点，可以认为是橡胶和塑料优异性能的结合体。由于其有其它材料无法比拟的优异特点，从上世纪60年代后期开始，聚氨酯逐渐实现了规模化生产，从上世纪80年代开始，聚氨酯开始在全世界高速发展，已经成为继聚乙烯、聚氯乙稀、聚丙烯、聚苯乙烯之后的第五大塑料，目前其年产量已经超过1000万吨，列全球塑料行业的第六位。

聚氨酯具有耐磨、抗冲击、耐油、耐寒、耐酸碱、耐老化等优良性能，与金属、陶瓷、木材等材料有很强的粘着力。

聚氨酯黑白组合料硬质聚氨酯主要优点

（1）保温性能优越导热系数可达到 80毫米厚的EPS/XPS;90毫米厚的矿物棉;760毫米厚的混凝土结构。

（2）力学性能优良喷涂聚氨酯硬泡与基层墙体表面粘结牢固，能在较宽温度范围和较高湿度条件下抵御承受风力、自重及撞击等各种负载时，聚氨酯保温层与基层不合产生起鼓而分离。尺寸稳定性小于1%，延伸率大于5%，具有一定的韧性， 不易产生开裂。现象耐冲击性能优良，与其它保温材料相比具有较强的抵抗外力的能力。强度是聚氨酯硬泡重要的力学性指标，它的大小直接决定着外墙饰面系统抗风压、抗冲击、抗应变能力，是评估外墙保温系统使用安全性能重要、直接的性能指标。

（3）防水性能良好聚氨酯硬泡呈闭孔结构，闭孔率高达95%以上，具有优良的防水、隔气性能。能阻隔水及水蒸汽渗透，使墙体保持一个良好的稳定的绝热状态，这是目前其它保温材料很难实现的。

硬质聚氨酯泡沫塑料特点是、独特的隔热保温性能，节电效率高、环保、重量轻，降低载荷；具优良的防水性能，保温、防水合二为一、设计简单、效率高、进度快、质量好、寿命长、无氟发泡，适应环境宽；可用于冷藏车、贮罐、管道、冷库、啤酒发酵罐、保鲜桶的绝热保温保冷、房屋建筑绝热防水，也适用于预制聚氨酯板材、管壳、弧形板等.技术指标由聚醚单体、匀泡剂、交联剂、催化剂、发泡剂等多种组份组合而成。

聚氨酯硬泡施工前原料准备材料准备

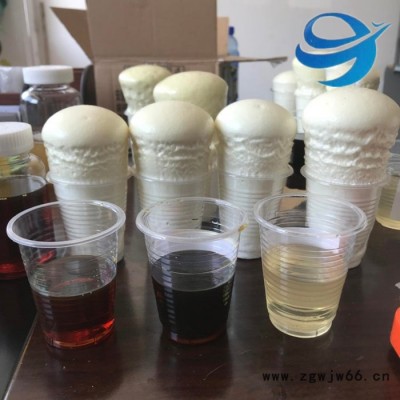

A组分料准备（组合聚醚）准备：在接受聚氨酯硬泡工程任务时，必须根据施工环境温度、发泡速度等多方面综合因素，确定具备条件后采用喷涂施工。在实验室先重点调配好A组分料的基础配方，然后通过组合聚醚与异氰酸酯组配反复试验，模拟出在施工时能够克服各方面外来的不利因素，并经测试达到设计所要求的各项物理性能指标后，再批量配制规定配比所用的组合聚醚。在工厂预配的组合聚醚应在保质期内，桶盖关严，运到现场后，应存放在通风阴凉处，避开暴晒或其他高温，以免组分内低沸点的发泡剂受热膨胀鼓桶、挥发，或组分间发生自聚而降低有效活性。使用久存预配的组合聚醚时，必然产生一定自聚，在使用前必须与B组分料重新做发泡试验，确认泡沫完全合格、符合施工工艺要求后方可使用，否则必须针对具体问题重新调配组合聚醚料，直至达到合格为止。

B组分料（异氰酸酯）准备：异氰酸酯具有活泼的化学性质，极易与空气中的水分、潮气发生化学反应，生成不溶性的脲类化合物并放出二氧化碳，造成鼓桶并导致原料化学活性降低，如保管不当甚至会干固失效。异氰酸酯原料应存放在现场干燥环境，避免受潮。通常B组分料与A组分料在同等保管条件下，B组分料贮存期较长。在较低环境温度贮存B组料时，B组分料黏度增大，当贮存温度低于0℃时，会出现结晶现象，如在特殊情况下，必须急用时，必须在短时间内将物料加热融化，且严禁局部加热、加热温度不应超过70℃，防止物料分解。按工程用量或施工进度准备AB组分料，将预先生产准备好的A组分料和采购的B组分料，按A组分、B组分料间重量配比，运到施工现场。
