| 中心高 | 97.5 |
|---|---|
| 中心套孔直径 | 80（mm） |
| 工作台面直径 | 160.2（mm） |
| 主轴连接尺寸 | 40（mm） |
| T型槽宽度 | 14（mm） |
| 定位键宽度 | 14（mm） |
| 分度精度 | +-1.0（s） |
| 重复精度 | +-0.3（s） |
| 是否库存 | 否 |
| 是否批发 | 是 |
| 材质 | 高碳钢 |
| 产地 | 德国 |
| 执行标准 | 德标 |
| 适用机床 | 皆可 |
| 品牌 | 霍夫曼 |
| 型号 | CNC160.2/TMI55 |
| 质量认证 | CCC |
1、TMI-FL扭矩电机法兰式（内置扭矩电机）
特点描述：
TMI??FL 型号的法兰安装形式从设计上为分度头安装到机床上提供了便利。相对于传统的TMI 系列，这种型号唯一的不同就是法兰安装方式和圆形防护。分度头内部的所有元件和转台的技术指标都与标准的TMI 系列完全相同。
其外壳是由高规格的钢材或者高强度铝合金制成，具有非常紧凑的设计，并且具有很好的刚性。防护有很高的密封等级能防止切削液和加工屑侵入。通过圆形的定位卡口和沉孔可以很容易的安装到机床上，电缆插座和其它连接（例如冷却、液压等）排列在转台尾部，避免侧面安装可能的机械干涉，这样保证了转台能够垂直或者轴向推入安装孔。多个单元也能挨个放置用于多头加工。
这种紧凑的设计也具有很高的通用性，各种接口一致，在转台服务和维修时有很好的互换性，这保证了转台带来最大的生产效益。
2、技术参数：
| |
CNC 160.2/TMI55-SO with Direct-Drive |
|
|
|
|
|
Description 产品描述 |
|
HOWIMAT CNC 160.2/TMI55-SO 型号 |
|
|
|
|
|
Indexing precision deviation (depends on the direct-measuring system) |
|
分度精度偏差（取决于直接编码器） |
|
Radial and axial run-out端跳 | max.+/-0.003mm |
Spindle face diameter台面直径 | (h6) 160mm |
Spindle-bore中心孔 | 80H6(125mm deep) |
Length of device (without additional accessories)总长度（不含额外的配件） | 235mm |
Center height without a base-plate无底座中心高度 | 97,5mm |
Case-dimensions包装尺寸 | 195x195mm |
Table speed转速 | max.600rpm |
(depends on operation and additional accessories)（取决于控制和附加设备） | 110x150mm |
Axial-Radial-bearing-diameter轴承直径 |
|
Continuous torque (water cooled)连续扭矩（水冷） | 48Nm |
Peak torque (Saturation range)(1s) 峰值扭矩（饱和范围）（1秒） | 74Nm |
max. tangential torque(clamped) 最大切向力矩（夹紧） | ca. 500Nm (max. 50bar) |
max. load for movement(depends on operation) 最大负载（取决于控制） | ca. 100kg(centrical) |
max. tilting torque 最大倾覆扭矩 | 800Nm |
max. load for axial bearing 轴向最大载荷 | 35000N |
(pneumatic clamp with “emergency stop” function; optionally available) |
|
（“气动紧急停止”功能夹紧;可选配） |
|
|
|
Housing is made from ductile cast iron and precision-grinded外壳是经过精密磨削的球墨铸铁制成 | |
Unit completely sealed and prepared for overpressure with 0,4bar转台完全密封，可超压0,4bar | |
Incl. hollow-shaft motor; DC-link voltage 600V 包含空心轴电机;直流电压600V | |
--with sensor for temperature UP62; KTY84-130; PTC110包括温度传感器UP62 ; KTY84- 130 ; PTC110 | |
--Continuous current (cooled) 9A; peak current (cooled)15A 连续电流（冷却）9A ;峰值电流（冷却）15A | |
Incl. plugs for Power, Encoder and Temp.-Sensor connection包含电源插头，编码器和温度传感器 | |
-- 6-pin squared turnable plug for power-connection 6针方形可旋转电源插头 | |
-- 17-pin squared turnable plug for signal-connection17针方形可旋转信号连接插头 | |
-- Optional: 7-pin squared plug for separate PTC and KTY sensors可选：7针插头，用于PTC传感器 | |
-- other pin-arrangements on request可根据要求提供其它插头 |
|
和KTY传感器连接 |
|
incl. spindle-clamp inside包含内部液压夹紧 |
|
-- clamping power ca. 500Nm with 50bar (pressure max. 50bar)夹紧力约500Nm，50bar（压力最大50bar） | |
--without controller, unit or transformer for pressure, without tubes不含控制器，液压单元，变压器和连接线 | |
Incl. prepared for connection a water-cooling-system含水冷却系统接头 |
|
--without cooling-unit, controller and without tubes.不带水冷单元，控制器和连接线 | |
incl. special preparation for mounting aRCN 8580 measuring system含特殊RCN8580编码器系统 | |
--incl.special mounting preparation with special flange for fitting the additional special housing | |
of the encoder; completely sealed + prepared for overpressure. |
|
含特殊编码器外壳的法兰接口;完全密封+超压处理 |
|
--Center-bore through spindle ca. 80mm by usingRCN8580 |
|
使用编码器RCN8580，中心孔过宽为80mm |
|
-- incl. Installation of the encoder含编码器安装 |
|
|
|
|
|
|
|
Direct measuring-system HeidenhainRCN8580 (absolute-encoder) |
|
直接编码器海德汉RCN8580（绝对值编码器） |
|
--absolute-encoder, withEnDat2.2Serial Interface绝对编码器, EnDat2.2串行接口 | |
-- indexing accuracy +/-1,0 angular seconds分度精度+ / -1,0角秒 |
|
-- 32768 lines/ per turn and with a bore diameter of 60mm 32768线/转，带有60mm的孔径 | |
-- 29bit,536870912 Positions/ per turn 29位，536870912位置/转 |
|
-- Incl. ca. 1mtr. Cable(open cable end)包含约1m长电缆（开放电缆端） | |
-- Without preparation and mounting不包准备和安装 |
|
|
|
|
|
Supplied by customer:客户端需要准备 |
|
base-plate for mounting the rotary on the machine转台床身安装底座 |
|
Cable-set and cabling incl. all needed plugs and additional covers to protect the area with the electic connectors and plugs外置电缆，接头和 防护罩 |
|
All needed parts and units incl. the controlling for pneumatic,hydraulic and the water | |
-cooling-system外置所需气动， 液压和水冷控制器 |
|

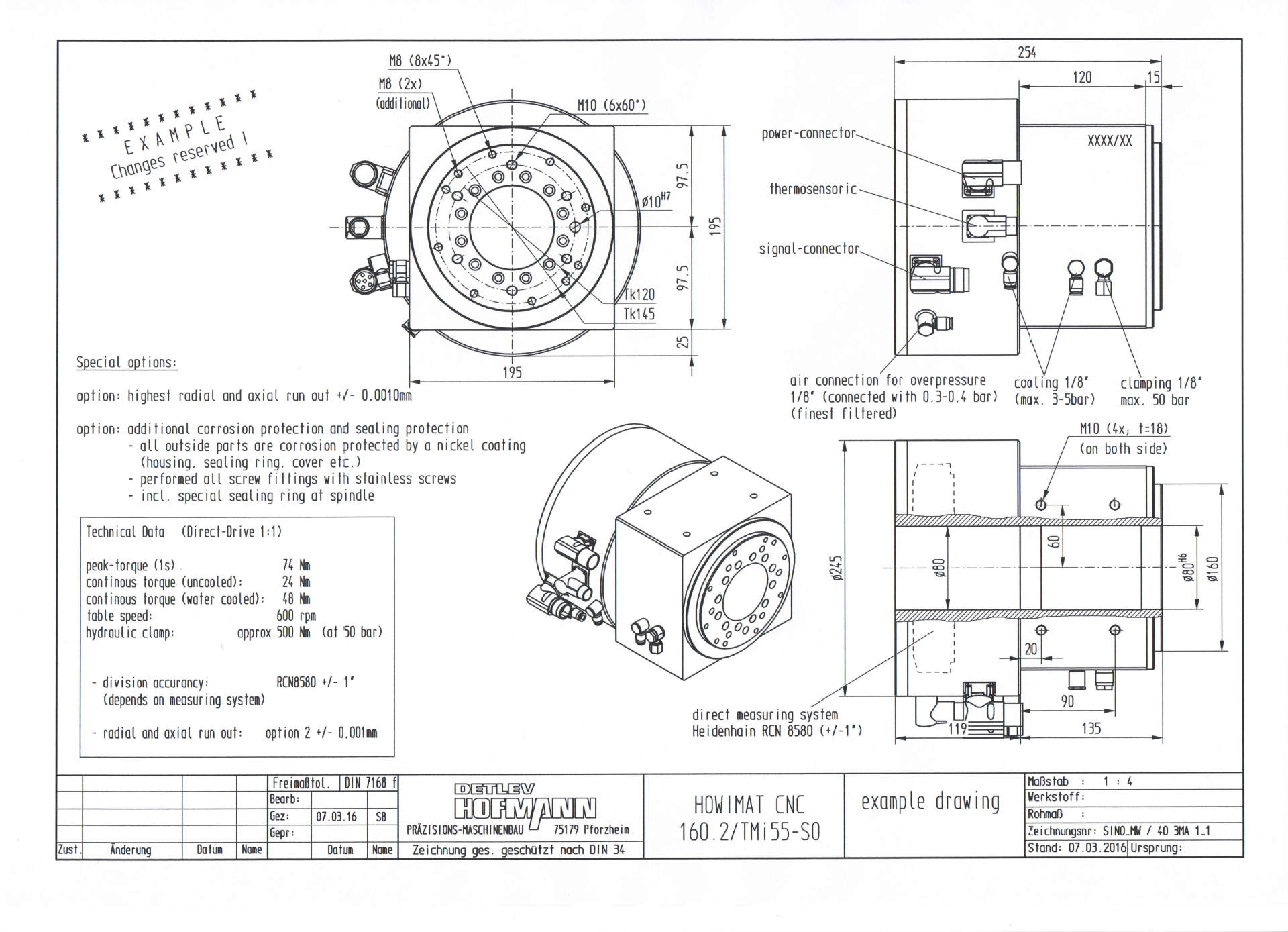

3、图纸
