| 产地 | 美国 |
| 加工精度 | 超高精度 |
| 安装方式 | 立式 |
| 刀具数量 | 24.0 |
| 动力类型 | 机械传动 |
| 类型 | 立式加工中心 |
| 售后服务 | 保修一年 |
| 主电机功率 | 22.4KW |
| 主轴转速范围 | 12000rpm |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 布局形式 | 立式 |
| 品牌 | 哈斯自动化 |
| 型号 | 模具加工中心VM-3 |
| 加工定制 | 是 |

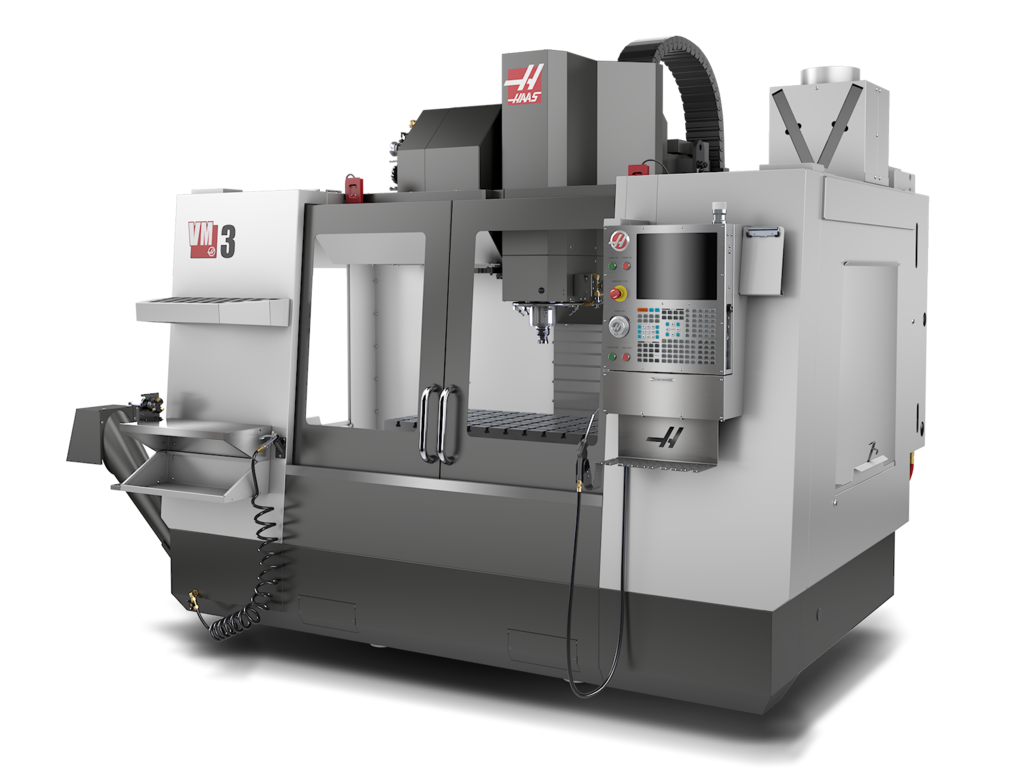

Haas VM 系列机床为高性能立式机床，可为制模、工具及模具工艺及其他高精度行业提供其所需的精度、刚性和热稳定性。每台机床都具有宽大的加工空间范围、多夹具工作台和 12,000 rpm 内嵌式直驱主轴。其标准功能包括高速控制、全部预处理、侧装式换刀装置、可编程冷却液喷嘴等。
内嵌式直驱主轴 侧装式换刀装置 多夹具工作台 高速加工软件 美国制造
| 行程 | S.A.E | METRIC |
| X 轴 | 40.0 in | 1016 mm |
| Y 轴 | 26.0 in | 660 mm |
| Z 轴 | 25.0 in | 635 mm |
| 主轴鼻端到台面 | 29.2 in | 742 mm |
| 主轴鼻端到台面（最小） | 4.2 in | 107 mm |
| SPINDLE | S.A.E | METRIC |
| 额定功率 | 30.0 hp | 22.4 kW |
| 速度 | 12000 rpm | 12000 rpm |
| 扭矩 | 90 ft-lbf @ 2000 rpm | 122 Nm @ 2000 rpm |
| 传动系统 | Inline Direct-Drive | Inline Direct-Drive |
| 锥度 | CT or BT 40 | CT or BT 40 |
| 轴承润滑 | Air / Oil Injection | Air / Oil Injection |
| 冷却 | Liquid Cooled | Liquid Cooled |
| 表 | S.A.E | METRIC |
| 长度 | 54.0 in | 1372 mm |
| 宽度 | 24.0 in | 610 mm |
| T 型槽宽度 | 0.630 in | 16 mm |
| T 型槽中心距离 | 3.94 in | 100 mm |
| 标准 T 型槽数量 | 13 in Y and 6 in X | 13 in Y and 6 in X |
| 工作台重量（均匀分布） | 4000 lb | 1814 kg |
| FEEDRATES | S.A.E | METRIC |
| 切削 | 500 ipm | 12.7 m/min |
| X 轴快移 | 710 ipm | 18.0 m/min |
| Y 轴快移 | 710 ipm | 18.0 m/min |
| Z 轴快移 | 710 ipm | 18.0 m/min |
| AXIS MOTORS | S.A.E | METRIC |
| 推力 X 轴 | 4100 lbf | 18238 N |
| 推力 Y 轴 | 4100 lbf | 18238 N |
| 推力 Z 轴 | 4100 lbf | 18238 N |

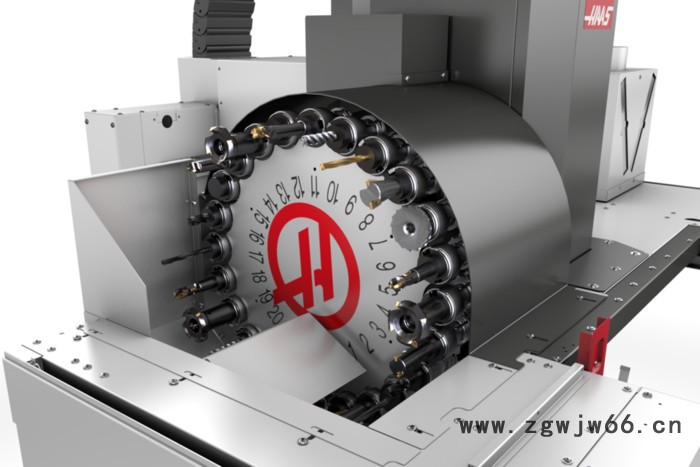

| TOOL CHANGER | S.A.E | METRIC |
| 类型 | SMTC | SMTC |
| 能力 | 30+1 | 30+1 |
| 刀径（满） | 2.5 in | 64 mm |
| 刀径（相邻空刀） | 5.0 in | 127 mm |
| 刀具强度（从测线起） | 13 in | 330 mm |
  刀具重量 | 12 lb | 5.4 kg |
| 刀具至刀具（平均） | 2.8 s | 2.8 s |
| 切削到切削（平均） | 3.6 s | 3.6 s |
| 常规 | S.A.E | METRIC |
| 冷却液容量 | 55 gal | 208 L |
| AIR REQUIREMENTS | S.A.E | METRIC |
| 需要空气 | 4 scfm @ 100 psi | 113 L/min @ 6.9 bar |
| 内衬输气软管 | 3/8 in | 3/8 in |
| 联接器（空气） | 3/8 in | 3/8 in |
| 最小气流压力 | 80 psi | 5.5 bar |
| DIMENSIONS - SHIPPING | S.A.E | METRIC |
| Domestic Pallet | 156 in x 102 in x 125 in | 397 cm x 260 cm x 318 cm |
| Export Pallet | 164 in x 92 in x 101 in | 417 cm x 233 cm x 257 cm |
| 重量 | 15300 lb | 6940.0 kg |
| Domestic Pallet w/50+1 SMTC | 156 in 102 in 125 in | 397 cm 260 cm 318 cm |
| Export Pallet w/50+1 SMTC | 164 in 92 in 101 in | 417 cm 233 cm 257 cm |
| Weight w/50+1 SMTC | 15600 lb | 7077 kg |
| ELECTRICAL SPECIFICATION | S.A.E | METRIC |
| 主轴速度 | 12000 rpm | 12000 rpm |
| 传动系统 | Inline Direct-Drive | Inline Direct-Drive |
| 主轴电源 | 30.0 hp | 22.4 kW |
| 输入交流电压（3 相）- 低 | 220 VAC | 220 VAC |
| 满载电流（3 相）- 低 | 70 A | 70 A |
| 输入交流电压（3 相）- 高 | 440 VAC | 440 VAC |
| 满载电流（3 相）- 高 | 35 A | 35 A |
