| 壁厚 | 6mm |
|---|---|
| 材质 | 碳钢 |
| 产地 | 巩义 |
| 等级 | 优 |
| 管厚 | 7mm |
| 类型 | 轴向型 |
| 连接形式 | 法兰 |
| 特殊功能 | 耐腐蚀 |
| 直径 | 100mm |
| 执行质量标准 | 国标 |
| 品牌 | 新华丰 |
| 型号 | DN100 |
| 外形分类 | 旋转补偿器 |

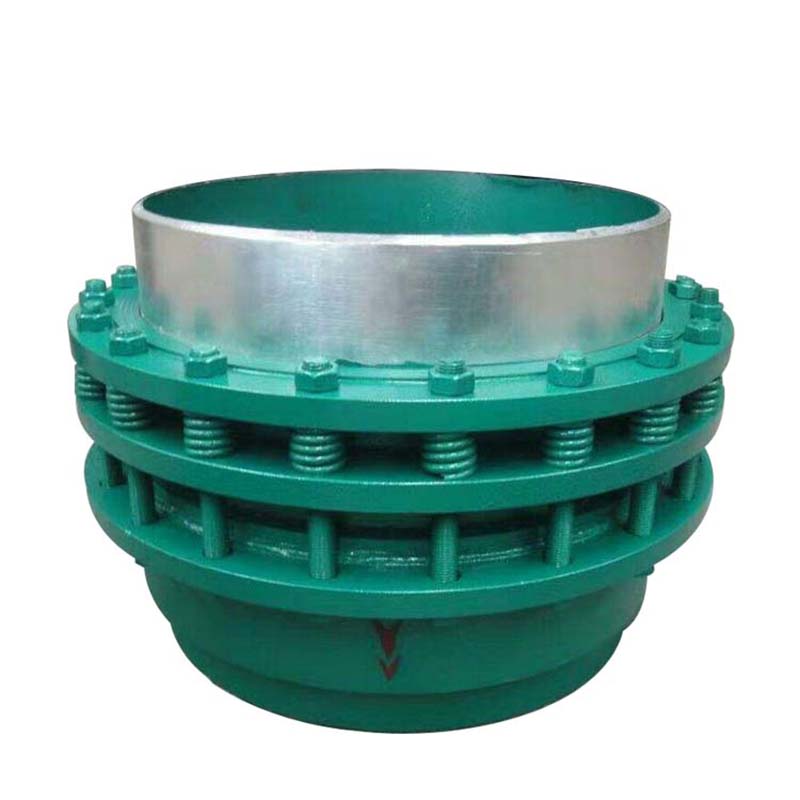

?旋转补偿器由变径管、内套管、密封座外套、柔性石墨填料、螺母螺栓压簧组合、填料压盖构成，并配有相应的滚珠。旋转补偿器采用的是先将密封材料用压机模压成型，成型要求密度不太密，保持可塑性。然后将该填料圈N圈（以产品要求定数）放入填料腔内，添加一些延缓氧化的成分，再用油压机在压力下进行二次成型（油压机在力度和均匀方面均高出手工扳手工艺），使填料圈之间融为一体，从而使高填料的密度升高，使填料的密封性能好，使产品确定在15-20年内不出现泄漏。
使用安装
??1、本补偿器用于泵船管道，焊接时管道连接处应进行坡口，焊接后按压力容器要求进行探伤，并进行水压试验，试验时应调整密封压紧部件无泄漏，各部件受力应一致，还是使用力距扳手。
??2、悬浮桥支架根据设计安装，为确定管道侧向位移而沿轴向伸缩，补偿器一般安装在悬浮桥支架的近旁，并应在活动侧设导向支架，在管道转弯处，须安装固定支架。
??3、补偿器的保温防水结构可与管道相同，但对伸缩管不可产生约束力。
??4、本补偿器在不同温度下均可随意安装。不需预拉或预压，套管不会松动，如松动压紧螺栓便可。
结构与特点
??本公司采用目前熟练的密封技能和双重组合密封结构，该产品设计合理、无推力、密封好、补偿量大，具有不同补偿器特点，应用于水库取水、供水、石化、电力、冶金、纺织、建筑等领域。
??旋转补偿器：由旋转内筒、填料压盖、紧固法兰、导向定心环、成型柔性石墨密封填料、密封压环、密封座外壳、端接管、螺栓、螺母构成。该产品特点无推力、补偿量大、不泄漏。
??需说明的是常规的旋转补偿器为节约成本、加工方便采用变径管为接口。而变径管在热网管道中会产生涡流、流阻，对管线的流速、流量、压力均会产生影响，且接口尺寸、形位公差误差大，很难确定管道焊接质量，因此本公司无推力旋转补偿器系列产品均将变径管接口改为与管道公式通径相一致的直管接口，从根本上阻止了这类问题的产生，经使用深受用户好评。
