| 材质 | 铝矾土 |
|---|---|
| 产地 | 河南 |
| 等级 | 一级 |
| 规格 | 230*114*65mm |
| 类别 | 窑炉工业窑炉用保温材料 |
| 类型 | 高铝质耐火砖 |
| 形态 | 块状 |
| 形状 | 块状 |
| 种类 | 耐火砖 |
| 芯材 | 高铝 |
| 分类 | 锆刚玉砖磷酸盐结合高铝砖 |
| 耐火温度 | 1770-2000℃℃ |
| 品牌 | 宏瑞 |
| 型号 | 定制 |
| 加工定制 | 是 |
| 耐火材料 | 定型耐火材料 |

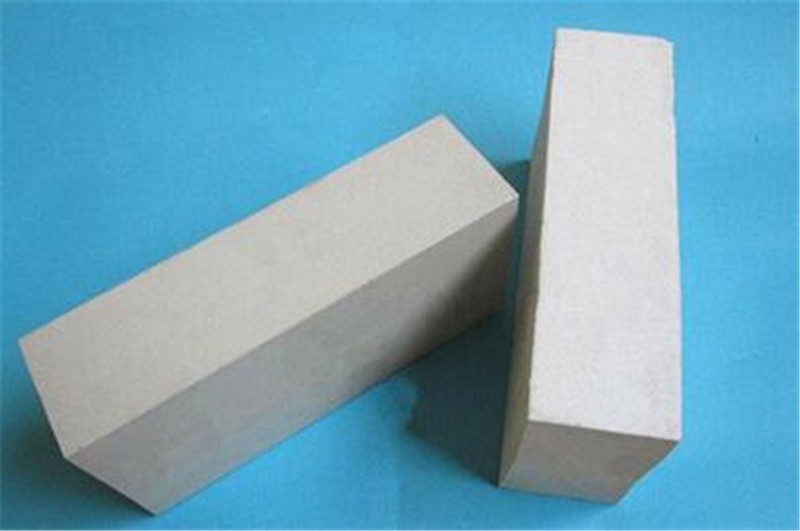

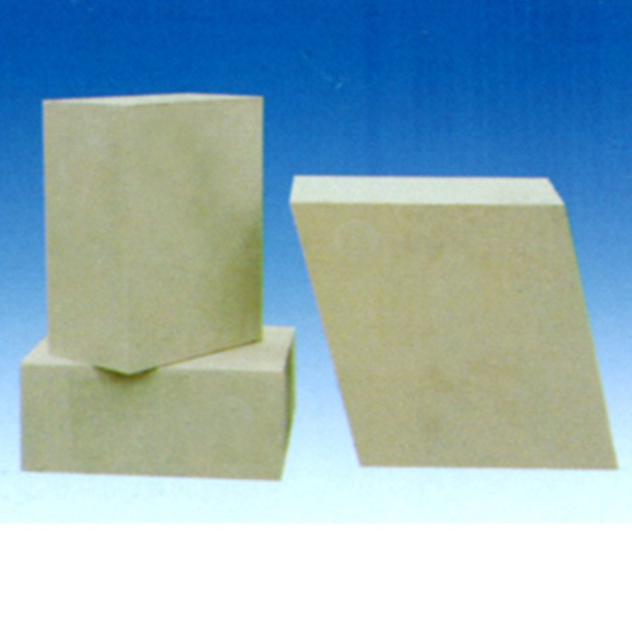

1. 产品说明：磷酸盐结合高铝砖是以致密的特级或一级高铝矾土熟料为主要原料，磷酸溶液或磷酸铝溶液为结合剂，经半干法机压成型后，于400~600℃热处理而制成化学结合耐火制品。它属于免烧砖，为避免在高温使用过程中制品收缩较大，配料中一般需要引入加热膨胀性原料，如蓝晶石、硅线石、叶蜡石、硅石等
2. 产品特点：与陶瓷结合的烧成高铝砖相比，其抗剥落性更好，但其荷重软化温度较低，抗侵蚀性较差，因此需加入少量的电熔刚玉、莫来石等，以强化基质。
3. 产品用途：磷酸盐结合高铝砖适用于电炉顶、钢包，水泥工业用回转窑和立窑的预热带、高温带和风口砖等部位。该制品强度高、耐磨性强，抗热震性良好，适用于各类水泥窑，使用效果良好。
4. 产品理化指标：
| 指标 | Hh-65 | Hh-75 |
| 牌号 | ||
| AL2O3 % > | 65 | 75 |
| Fe2O3 % < | 3.0 | 2.5 |
| CaO % < | 0.6 | 0.4 |
| 高温耐压强度MPa ≥ | 70 | 80 |
| 体积密度 g/cm3 ≥ | 2.7 | 2.8 |
| 耐火度 ℃ ≥ ％ | 1750 | 1730 |
