| 产品类型 | 三相异步电动机 |
|---|---|
| 极数 | 2极 |
| 额定功率 | 1kw |
| 额定电压 | 380（V） |
| 额定转速 | 3000（rpm） |
| 产品认证 | iso9001 |
| 应用范围 | 化工 钢铁 冶金 |
| 品牌 | 河南中冶 |
| 型号 | YZO-10-2 |

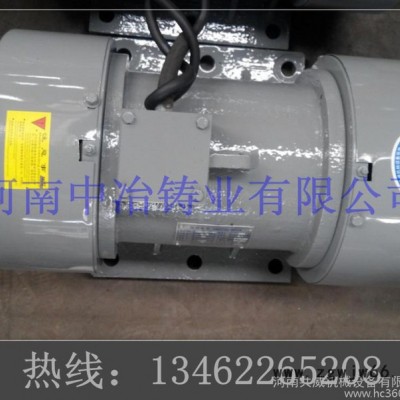

YZO振动电机是动力源与振动源结合为一体的激振源，卧式振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机具有激振力利用率高、能耗小、噪音低、寿命长，激振力可以无级调节，使用方便。该系列振动电机是我国振动行业最早开发研制的振动电机系列，经过长时间的改进和新工艺、新技术的支持，采用机壳和底座分离的设计理念，它具有维修方便的特点；采用散热片进行散热，使其更能适用恶劣的工作环境和更高的工作温升，总体上减少了电机的维护成本，特别适合一些工作时间长、工作条件恶劣、维护困难的客户。该振动电机着重开发了不同的激振力和更合理的安装尺寸，使客户有更多的选择和更方便的使用。
振动电机极数说明：
2极振动电机转速3000rpm 一般用在仓壁振动器上
4极振动电机转速1500rpm 一般用在给料机上
6极振动电机转速960rpm 一般用在振动筛上
8极振动电机转速750rpm 一般用在大型设备上
我公司生产的YZO振动电机的特点：
1、支持变频调整可以与变频器，电控箱配套使用工作。调整电控箱电流的大小可以调整电机的激振力。
2、适用于无防爆环境要求的任何粉尘条件下工作。
3、振动电机的底座接触面的工艺采用的是铣平，使电机与接触面更平整，使用时间更长久。
4、电机的引线采用的是纯天然橡胶材质，绝缘性好，线芯采用的是裸铜线，导电性更好。

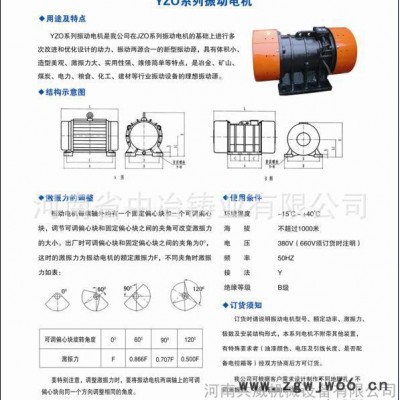

产品结构
YZO系列振动电机主要由以下部分组成
1. 防尘罩 2. 偏心块 3. 轴承 4. 支架 5. 转子轴 6. 定子绕组 7. 机壳
使用条件与适用范围
1.振动电机适用环境温度为-15—40℃。
2.海拔不超过1000米。
3.定子绕组的温升值（电阻法）不超过60℃。
4.轴承的温升（温度计法）不超过70℃。
5、绝缘等级：B 级耐热130度 ，F级耐热155度
注：YZO系列振动电机适用于无防爆要求的场所，是各种振动设备的通用振动源。
安装与调整
1.电机在吊装、搬运及安装时，切勿碰撞。
2.振动源安装面必须光滑、平整。
3.安装前应检查地脚螺栓孔与底座螺栓孔是否相符。
4.检查适用要求与铭牌数据是否相符。
5.新安装的电机或停用三个月以上的电机，使用前应检查绝缘电阻（380V时，不小于0.38M??;660V时，不小于0.66M??），若已受潮，则需进行干燥处理，干燥温度不大于120℃。
6.地脚螺栓采用8.8级高强度螺栓，并采用防松装置，以防螺栓松动，损坏电机。
7.接电源是引出电缆线不允许有弯折，并与振动体可靠固定。
8.电机应有可靠的接地。
9.若两台振动电机同时适用：
a.两台电机应反向旋转，
b.与筛体中心线对称，
c.电机轴线与筛体中心线平行。
10.安装完毕试运行2-4小时后需要紧固地脚螺栓一次，待一切正常后，方可使用。
11.使用中若激振力不能满足要求，可调激振力的大小，已达到最佳使用效果。
12.激振力的调整：
a.卸下两端的防护罩，
b.旋松两端外侧配重块上的螺栓，
c.同相位，同角度，调节两侧配重块与偏心块的夹角，夹角越大激振力越小，
d.旋紧螺栓，装回防护罩。
使用与维护
1.定期清理外壳灰尘，以改善散热条件，严禁用水冲洗。
2.本机运行初期，每天至少检查地脚螺栓并紧固一次，防止松动，否则会致使电流增大，损坏电机与螺栓。
3.为延长轴承寿命，轴承应保持良好的润滑状态。
a．每运行72小时，应通过油杯或打开端盖补充适量的润滑脂（润滑脂为二硫化钼复合锂基脂），当采用密封轴承时，电机不安装油杯。2级电机注油量为轴承空腔1/2；4、6级电机注油量为轴承空腔的2/3.
b.电机运行4-6个月小修一次，运行12个月大修一次。小修时清除机体上积尘、污垢、检查电机绕组绝缘电机、接头、地线、连接部位的紧固螺栓是否松动，及时清除隐患。大修时除进行必要的小修保养以外，需查看轴承的磨损程度及线圈绝缘状态，必要时应及时调换维修。
4.本机和普通电机设计不同，轴向适量串动和松动属正常，请勿随意改动零部件尺寸。
服务承诺:
售前服务：为您提供项目设计、工艺流程设计，适合您的机器设备选购方案的制定，根据您的特殊需求，设计制造产品，为您培训技术操作人员。
售中服务：陪您一起完成对设备的验收，协助拟订施工方案和详细流程。
售后服务：公司派技术人员到现场指导设备安装、调试现场及培训操作人员。
产品质量：易损件除外一年内质量保证。
24小时电话 ：13462265208 QQ：2861319085 联系人：苗经理
封闭式振动电机（又称之为卧式振动电机、座式振动电机）其选型因素包括以下几点：
1、激振力的大小
2、功率的大小
3、转速（极数）
4、用在什么地方
5、地脚安装孔的尺寸
6、替换旧设备还是新设备需求
7、替换旧设备，之前用的是什么型号的
YZO振动电机技术参数表（卧式）
型号 | 激振力 KN | 功率 KW | 电流 A | 图 号 | 主要结构尺寸 | 重量 kg | ||||||||
L | H | A | B | C | D | h1 | h | N-M | ||||||
YZO-1.5-2 | 1.5 | 0.15 | 0.38 | A | 310 | 190 | 180 | 215 | 124 | 180 | 77 | 20 | 4-11 | 18 |
YZO-2.5-2 | 2.5 | 0.25 | 0.58 | A | 310 | 190 | 180 | 215 | 150 | 180 | 77 | 20 | 4-13 | 20 |
YZO-5-2 | 5 | 0.4 | 1.15 | A | 318 | 220 | 240 | 215 | 208 | 180 | 103 | 25 | 4-17 | 23 |
YZO-8-2 | 8 | 0.75 | 1.84 | A | 308 | 256 | 265 | 220 | 230 | 180 | 122 | 25 | 4-19 | 35 |
YZO-16-2 | 16 | 1.5 | 3.48 | A | 418 | 232 | 295 | 235 | 256 | 196 | 112 | 28 | 4-19 | 38 |
YZO-5-4 | 5 | 0.4 | 1.15 | A | 325 | 240 | 215 | 260 | 176 | 220 | 113 | 30 | 4-15 | 37 |
YZO-8-4 | 8 | 0.75 | 1.84 | A | 380 | 301 | 250 | 295 | 180 | 236 | 142 | 25 | 4-19 | 48 |
YZO-8-4A | 8 | 0.75 | 1.84 | A | 380 | 220 | 310 | 200 | 269 | 140 | 120 | 20 | 4-17 | 29 |
YZO-10-4 | 10 | 1 | 2.3 | A | 435 | 301 | 250 | 295 | 180 | 236 | 142 | 25 | 4-19 | 56 |
YZO-16-4 | 16 | 1.5 | 3.48 | A | 475 | 315 | 300 | 330 | 224 | 270 | 131 | 25 | 4-22 | 82 |
YZO-17-4 | 17 | 0.75 | 1.8 | A | 450 | 300 | 235 | 320 | 150 | 260 | 136 | 25 | 4-28 | 72 |
YZO-20-4 | 20 | 2 | 4.1 | A | 475 | 304 | 300 | 330 | 224 | 270 | 131 | 25 | 4-22 | 125 |
YZO-30-4A | 30 | 2.5 | 5.75 | A | 515 | 390 | 295 | 395 | 184 | 326 | 195 | 30 | 4-32 | 135 |
YZO-50-4 | 50 | 3.7 | 7.4 | A | 560 | 425 | 306 | 400 | 184 | 326 | 195 | 35 | 4-32 | 180 |
YZO-75-4 | 75 | 5.5 | 11 | B | 670 | 512 | 420 | 516 | 248 | 440 | 245 | 40 | 4-38 | 350 |
YZO-5-6 | 5 | 0.4 | 1.15 | A | 388 | 216 | 216 | 270 | 176 | 220 | 91 | 34 | 4-15 | 48 |
YZO-8-6 | 8 | 0.75 | 1.84 | A | 490 | 301 | 247 | 292 | 180 | 236 | 142 | 30 | 4-19 | 65 |
YZO-10-6 | 10 | 1 | 2.3 | A | 492 | 301 | 245 | 295 | 180 | 236 | 142 | 30 | 4-19 | 80 |
YZO-12-6 | 12 | 1 | 2.5 | A | 540 | 301 | 245 | 295 | 180 | 236 | 142 | 30 | 4-19 | 86 |
YZO-20-6 | 20 | 2 | 4.1 | A | 535 | 350 | 300 | 322 | 224 | 270 | 163 | 30 | 4-22 | 142 |
YZO-30-6A | 30 | 2.5 | 5.75 | A | 560 | 425 | 300 | 396 | 184 | 326 | 195 | 30 | 4-32 | 162 |
YZO-40-6 | 40 | 3 | 7.2 | A | 655 | 393 | 304 | 396 | 184 | 326 | 195 | 30 | 4-32 | 180 |
YZO-50-6 | 50 | 3.7 | 7.4 | A | 655 | 393 | 304 | 396 | 184 | 326 | 195 | 30 | 4-32 | 200 |
YZO-50-6A | 50 | 3.7 | 7.4 | B | 610 | 385 | 326 | 415 | 184 | 326 | 195 | 30 | 4-32 | 225 |
YZO-75-6 | 75 | 5.5 | 11 | B | 746 | 414 | 380 | 494 | 122 | 410 | 215 | 36 | 6-38 | 390 |
YZO-100-6 | 100 | 7.5 | 17.12 | B | 748 | 470 | 414 | 516 | 124 | 440 | 240 | 36 | 6-38 | 520 |
YZO-120-6 | 120 | 8.5 | 19.76 | B | 794 | 470 | 414 | 516 | 124 | 440 | 240 | 36 | 6-38 | 550 |
YZO-140-6 | 140 | 9.5 | 21.7 | B | 920 | 520 | 510 | 575 | 140 | 480 | 265 | 38 | 8-38 | 640 |
YZO-160-6 | 160 | 11 | 23.5 | B | 970 | 520 | 510 | 575 | 140 | 480 | 265 | 38 | 8-38 | 700 |
YZO-180-6 | 180 | 13 | 27.8 | B | 998 | 570 | 510 | 610 | 140 | 520 | 290 | 40 | 8-45 | 845 |
YZO-50-8 | 50 | 3 | 8.05 | B | 780 | 412 | 330 | 460 | 125 | 380 | 210 | 35 | 6-38 | 330 |
YZO-75-8 | 75 | 5.5 | 15.14 | B | 985 | 470 | 450 | 530 | 140 | 440 | 240 | 36 | 6-38 | 595 |
YZO-100-8 | 100 | 7.5 | 17.8 | B | 985 | 520 | 510 | 570 | 140 | 480 | 265 | 38 | 8-38 | 630 |
YZO-140-8 | 140 | 9 | 21.2 | B | 998 | 520 | 510 | 575 | 140 | 480 | 265 | 38 | 8-45 | 780 |
YZO-160-8 | 160 | 11 | 25.8 | B | 1070 | 570 | 510 | 610 | 140 | 520 | 290 | 38 | 8-45 | 898 |
YZO-200-8 | 200 | 15 | 34.9 | B | 1115 | 610 | 510 | 610 | 140 | 520 | 305 | 38 | 8-45 | 995 |
注：本表中YZO振动电机电压为380V、50HZ(电压不同时，订货时请说明)
YZO振动电机订货须知
订货YZO振动电机时请说明振动电机型号、额定功率、激振力、极数及安装结构形式，本系列电机不附带其他装置，有特殊要求者（油漆、电压及长度、是否配备电控箱等）经双方协商后方可认货。
