一、机器的用途

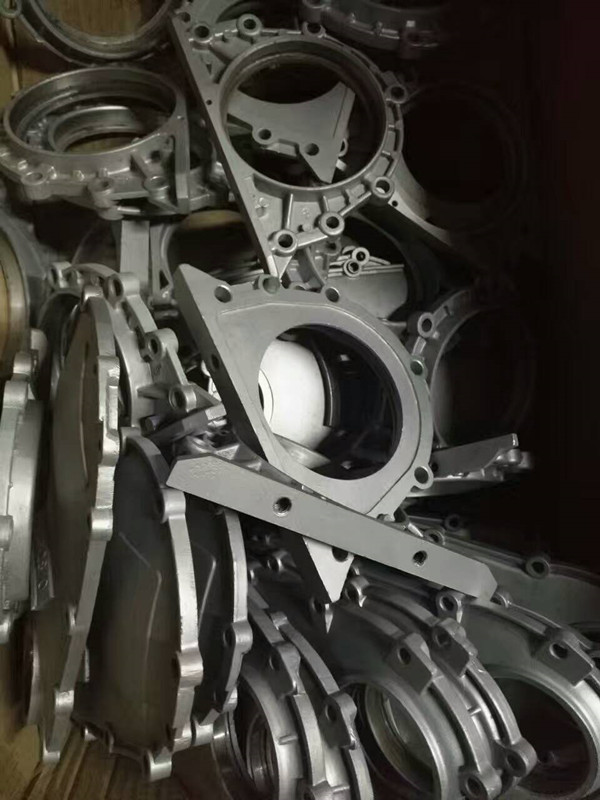

本机适用于多品种，中、小批量的铸锻件及铆焊件的表面清理
或强化，尤其对怕碰撞的细长薄壁件表面清理或强化更为适宜。
该机的主要特点是：
1、 本机采用了无地坑结构，安装方便，减少投资费用。
2、 结构紧凑，生产效率高，清理质量好，工作安全可靠，
运转平稳。
3、 吊钩具有自行升降、行走和室内旋转三种功能。

二、主要技术参数

1、 清理室外形尺寸 （长×宽×高） ……1800×1800×2800mm
2、 清理一钩工作需用时间：
铸 件 ………………………………………8~15min
铆焊件 ………………………………………6~10min
3、 抛丸器………………………………………2 台
叶轮直径……………………………………Ф250mm
转 速 ……………………………………… 2900r/min

**大抛丸量 ……………………………2×250kg/min
电机功率 …………………………………… 2×11kw
4、 需弹丸直径 ………………………………… 1~2mm
5、 提升机：
皮带速度 …………………………………… 1.23m/s
斗 距 …………………………………… 300mm
提 升 量 ………………………………………30t/h
电机功率………………………………………3kw
6、 螺旋输送器：
螺旋直径 …………………………………Ф200mm
螺旋节距 ……………………………………200mm
输 送 量 ………………………………………30t/h
7、 分 离 器:
分 离 量 ………………………………………30t/h
分离区风速 …………………………………4~5m/s
分离口风速 ………………………………18~20m/s
8、 吊 钩：

吊钩载量………………………………………1000kg
自转速度……2.8m/min 电机功率 ……0.55kw
运行速度……20m/min 电机功率 ……0.2 kw
升降速度……8m/min 电机功率…… 1.5kw
9**加入弹丸量………………………………500kg
10、弹丸消耗量……………………………………20kg/h
11、全机所需通风量 ………………………… 5000m3
/h
其中：清理室 ………………………………… 3000m3
/h
分离器 ………………………………… 2000m3
/h
12、除尘器风机功率……………………………7.5kw

三、工作原理与结构特征

机器的结构如图一示，由清理室，大门、轨道、吊钩、提升
机、供丸系统、螺旋输送器、分离器、抛丸器和电器系统等组成，
其主要部分分述如下：
1、清理室
清理室系焊接结构，为了使抛射出的弹丸能有效的抛射到被

清理工件的表面上，安装抛丸器的一侧，壁板倾斜一角度，
室内在抛丸器所对的各面设有金属保护板，其它处敷设保护板，以
保护室壁不被弹丸破坏。
2、大门
大门两扇外开，增加室清理容积，为安全起见，大门上方装
有一限位开关，必需待大门关闭后，方能起动抛丸器。
3、吊钩
吊钩由电动葫芦、减速自转装置组成，吊钩的移动、升降由葫
芦完成，吊钩在室体内部的旋转由减速装置完成。
4、提升机
本机采用平皮带传动的斗式提升机，其落料形式采用离心重力
式落丸，当弹丸束扬起时，灰尘被吸走，如发现弹丸在未进入溜丸
管前有堕落返回，则应调节螺栓调整带轮所处的高度，当机器因丸
量过多或有大块物料被别住时，可打开下罩底部处的盖板进行清
除。
