首页 > 供应产品 > 小量程测力计10N/20N小型拉力计弹簧拉力测量张力
小量程测力计10N/20N小型拉力计弹簧拉力测量张力
产品: 浏览次数:971小量程测力计10N/20N小型拉力计弹簧拉力测量张力
品牌: 福森泰科
材料: 不锈钢
产地: 广东
单价: 620.00元/只
最小起订量: 1 只
供货总量: 457 只
发货期限: 自买家付款之日起 2 天内发货
有效期至: 长期有效
最后更新: 2021-12-17 14:54

详细信息
材料 不锈钢
产地 广东
防护等级 IP50
规格 2kg 1kg
类型 拉力计
输出信号 模拟型
制造商 Forsentek
制作工艺 集成
种类 测力计
材料物理性质 导体
材料晶体结构 单晶
品牌 福森泰科
型号 10N/20N
制造商零件编号 FSSM

小量程测力计10N/20N小型拉力计弹簧拉力测量张力

小尺寸拉力测力计FSSM采用不锈钢材质基于电阻应变式原理,拉力计FSSM尺寸小,精度高,可以用于拉力测量及压力测量,力测量范围有0-10N / 0-20N / 0-50N / 0-100N / 0-200N / 0-500N / 0-1000N 可选,可替换Futek传感器LSB200,常用于推拉力计,牵引力实验,装配压入力监测,纺线张力大小测量,压力分布测试,弹簧测试,气缸推力测量,键盘按键测试,手机触摸屏测试,开关插拔力测量等。

10N张力测量20N

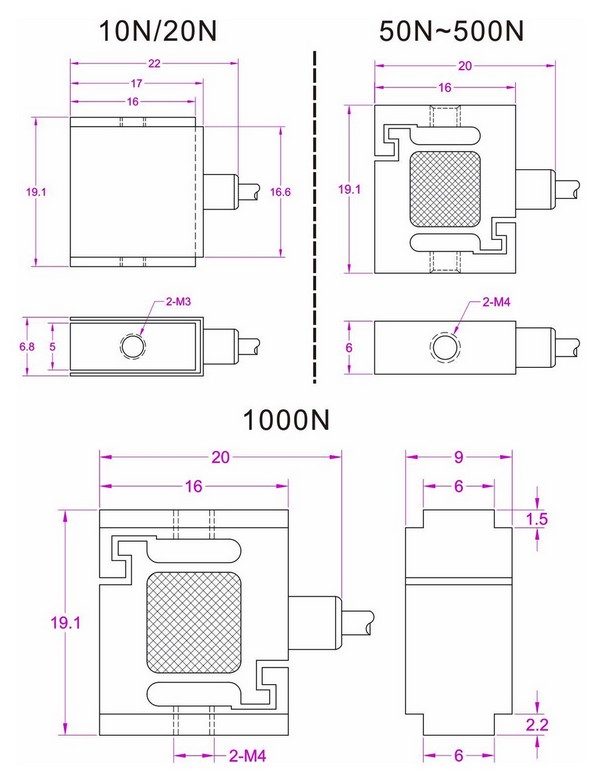

拉力测力计FSSM尺寸图

FSSM订货号 测力范围 测力方向
FSSM-10N 0-10N/0-1kgf

拉力测量

压力测量

拉压双向力测量

FSSM-20N 0-20N/0-2kgf
FSSM-50N 0-50N/0-5kgf
FSSM-100N 0-100N/0-10kgf
FSSM-200N 0-200N/0-20kgf
FSSM-300N 0-300N/0-30kgf
FSSM-500N 0-500N/0-50kgf
FSSM-1kN 0-1000N/0-100kgf

小尺寸拉力计FSSM参数表

量程

10N 20N 50N 100N 200N 300N 500N 1000N

1kgf 2kgf 5kgf 10kgf 20kgf 30kgf 50kgf 100kgf

供电电压 3-12V
灵敏度系数 2.0 mV/V
零点输出 <0.05mV/V
非线性 ±0.1% 满量程
滞后 ±0.1% 满量程
非重复性 ±0.05% 满量程
蠕变(5min) ±0.1% 满量程
安全过载 150% 满量程
极限过载 200% 满量程
温度补偿范围 -10...+40℃
使用温度范围 -20...+60℃
零点温度漂移 ±0.03%满量程/℃
灵敏度温度漂移 ±0.02%满量程/℃
输入阻抗 380±30 欧姆
输出阻抗 350±5 欧姆
绝缘阻抗 >2000M 欧姆
传感器材质 不锈钢
防护等级 IP62
导线 2*4000mm
接线

红-电源正 黑-电源负 绿-信号正 白-信号负

小量程测力计10N/20N小型拉力计弹簧拉力测量张力

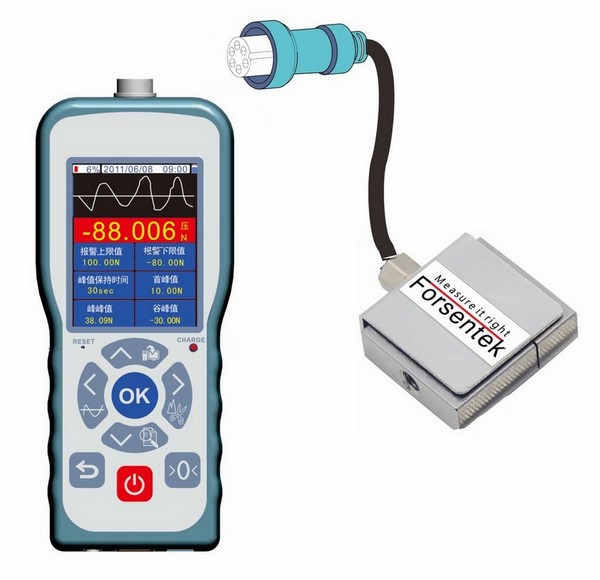

20N拉力计10N

传感器“额定输出”简介:
额定输出定义:传感器在满量程负载时的输出,一般表示为mV/V,一般也被叫做“灵敏度”。传感器的额定输出(灵敏度)指明了该传感器的信号输出范围。
传感器的输出信号=(供电电压x额定输出) x加载力/传感器量程
额定输出一般有1.0mV/V 、1.5mV/V、2.0mV/V、3.0mV/V。
供电电压一般推荐是3-15V范围内的恒压。
“加载力/传感器量程”的范围是0-1(加载力的范围是0~量程)。
综上所述:测力传感器的输出信号范围一般在0-45mV范围以内。
例1:额定输出2.0mV/V的拉力计,采用10V供电,该传感器的输出信号范围**是约0-20mV。
例2:额定输出1.0mV/V的测力计,采用5V供电,该传感器的输出信号范围**是约0-5mV。
拉力测力计输出信号怎么处理?可以外接传感器信号放大器输出±5V/0-5V/0-10V/4-20mA :
放大器供电压压---24V DC 或 12V DC
放大器输出信号----0-5V,0-10V,4-20mA,-5~5V,信号大小与力值大小成正比。
例1:拉力计FSSM-10N配套信号放大器FSC(0-10V)-24V,出厂前会调试好,力值与输出信号的对应关系为0-10N拉力对应0-10V,电压信号与拉力值大小在误差范围内呈线性关系,即0V对应0N,5V对应5N拉力,10V对应10N拉力,以此类推。
例2:测力计FSSM-20N配套信号放大器FSC(4-20mA)-24V,出厂前会调试好,力值与输出信号的对应关系为0-200N拉力对应4-20mA,电流信号与拉力值大小在误差范围内呈线性关系,即4mA对应0N,12mA对应10N拉力加载,20mA对应20N拉力加载,以此类推。
拉力传感器量程选择:
额定量程的定义:在满足所标注的参数范围内,传感器被设计去测量的力值上限。
测量范围:如额定量程为10N的拉力感测器的拉力测量范围是0~10牛,额定量程为20N的传感器的测力范围是0~20牛。
传感器过载**和弹簧被过度拉伸是一个道理,会给传感器的弹性体造成不可逆的过度变形,从而损坏传感器;过载损坏是称重测力传感器在应用中比较常见的故障,且不可维修。所以在选择传感器量程的时候尽量留有一定的冗余量,一方面可以延长使用寿命,另一方面可以防止应用中的冲击力对传感器造成过载损伤。比如拉力测量范围是4N-7N的应用可以选择10N量程的拉力计,拉力大小7N-16N的应用可以选择量程为20牛的拉力测力计。
