| 是否进口 | 是 |
|---|---|
| 标准编号 | 81763213 |
| 材质 | 铝质 |
| 适用范围 | 工业 |
| 重复定位精度 | ±0.01mm^0.02mm |
| 传动方式 | 滚珠丝杆单滑块 |
| 有效行程 | 100^1050（间距50mm） |
| 品牌 | 其他 |
| 型号 | TLS100 |

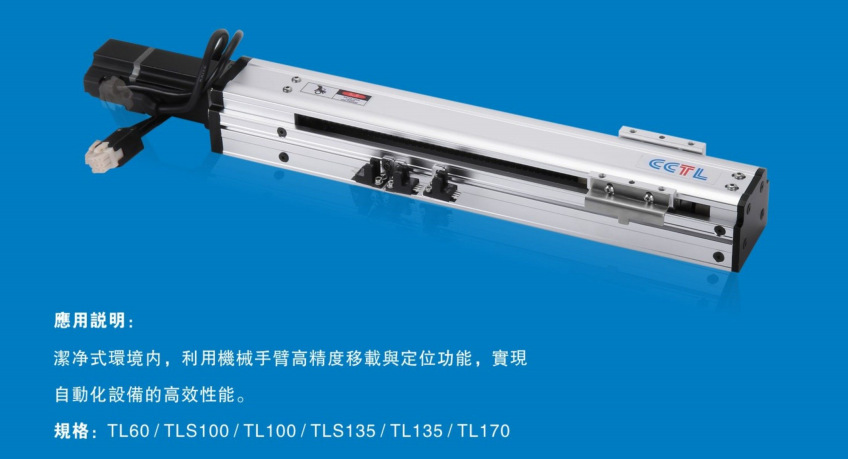

CCTL直线模组（机械手臂）的优势
① 引进日本日系组装设备及工艺要求，采用进口**机械手臂零配件，结合自动化机械行
业特点研发生产；
② **先进的加工设备：复合型加工中心（有效行程4500mm，平面度保证0.02-0.03mm）；
③ 重复定位精度高丝杆系列精度为±0.01mm/s-±0.02mm/s；
④ 严密的线性模组生产流程，涉及到精度的安装工序都必须在定制大理石平台上面进行，
保证**完善的组装工艺；
⑤ 顺畅度：可以避免出现模组整个行程有“卡点”（顿挫感）；严格的配件品质要求。举个
例子：扎制C7丝杆，标准精度0.05mm，我们要求的使用要求要达到0.018mm，严格来
说**是C5级的扎制丝杆要求；
⑥ 产品多样化的组合形态 （十字模组、悬臂式模组、龙门式模组、其它非标样式）， 标准
要求：“三点同心”“三面平行”；
⑦品质保证：非人为因素影响，一年重复精度保证，如有偏差，可以免费维护或者更换。

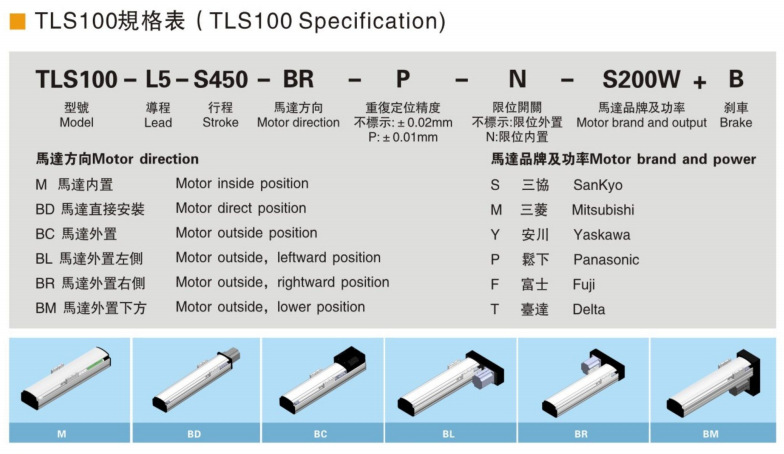

* 马达可以自配，安装方式根据需要选型
备注

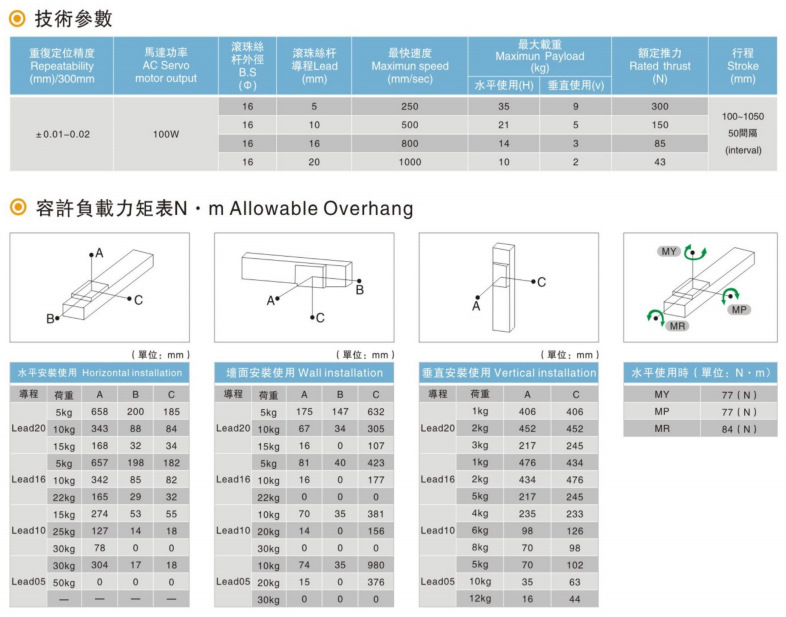

※ 模组**大可搬重量值只供参考，还需考虑承载物加减速的惯性及力的作用点产生的力矩问题；
※**高使用速度（mm/s）是以伺服马达**高转速3000RPM、步进马达**高转速600RPM为基准；
※ 标准行程内的数值，代表该行程内可使用的**高安全速度，若超过此速度可能会出现共振现象，此时请降低移动速度；

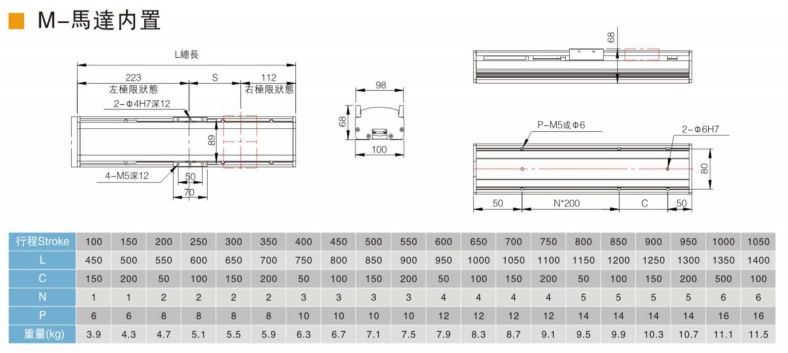

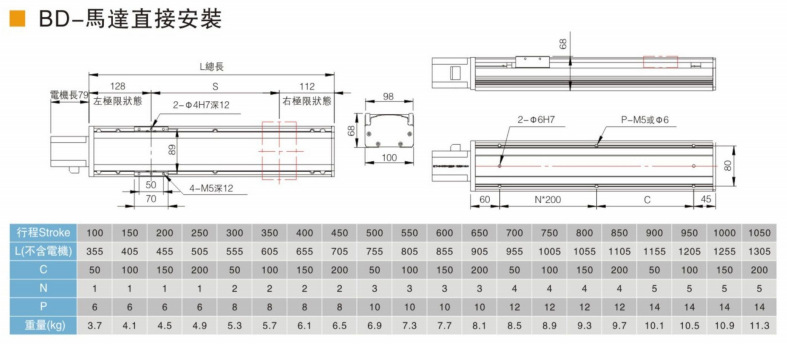

※ 其它马达安装方式尺寸图请参考CCTL机械手臂选型资料册
※ 机械手臂（伺服直线模组）有效行程为参考值，具体配置可根据实际需求选配；
