| 产地 | 宁波 |
|---|---|
| 工作电流 | 0.3A |
| 工作电压 | 3V |
| 极数 | 2P |
| 适用电机功率 | 30W |
| 操作方式 | 转动手柄操作 |
| 品牌 | 飞纳得 |
| 型号 | KM102 |
| 加工定制 | 否 |
| 质量认证 | CE |
一、产品简介
1.1产品概述
本产品是我公司在多年研制电机保护控制仪产品的基础上开发出的新一代高科技产品，此产品以微电脑控制器（MCU）为核心元件，通过高精度CT检测电流，是传统热继电器的升级换代产品，该产品采用数字处理技术，电机保护控制仪具有自动线性修正功能，在宽电流范围内仍具有较高的测量精度，高亮度LED显示，通过内置的电流互感器检测水泵的三相负载电流，可以显示三相电流并根据电流判断是否存在过载过流、欠载欠流、堵转卡死、空载、缺相、三相电流不平衡等故障，在水泵上可以根据电流判断，漏水、缺水等故障，当发生上述故障时，内部继电器触点断开，切断电机电源。
1.2 产品特点
本电机保护控制仪具有性价比高、功能齐全、工作稳定可靠、抗干扰能力强，精度高、保护动作准确、螺丝安装、参数设定没有字母代码，直观简单操作方便等特点，可广泛适用于水处理及其它电气的保护与监测。
1.3 主要功能
过载过流保护 缺相断相保护
堵转卡死保护 空载欠载保护
故障电流锁定 延时上电功能
不平衡 保护 启动延时保护
电流数字显示 故障中文显示
故障异常记录 螺丝 安装
二、主要技术指标
2.1环境条件
工作温度：-25℃～+55℃
贮存温度：-45℃～+70℃
相对湿度：5%～95% (产品内部不凝露，不结冰)
海拔高度：6000m 以下
大气压力：70 kPa～106 kPa
外壳防护等级：IP40
2.2 产品规格指标
| 指 标 | 型 号 飞纳得D10Z | 单位 |
| 额定电流设定范围 | 0.10～10 | A |
| 电流测量精度 | ±1 | - |
| 电源电压 | AC 220V | V |
| 触点容量 | 10A/480VAC（纯阻性负载） | - |
注：订制规格要求根据不同的规格，单独设置技术参数，不一一列出
2.3测量精度
三相电流： ±1.0
单相电压： ±0.5
2.4保护定值误差
动作值：
l 电流：±50mA 或定值的±3
l 电压：±1V 或定值的±3
动作时间：
l 定时限： 0.1s～3s(含 3s)范围内不超过 60ms
3s～60s 范围内不超过整定值的±2%
l 反时限： 0.1s～3s(含 3s)范围内不超过±100ms
3s 以上不超过计算值的±5%
2.5电气绝缘性能
（1）介质强度
符合GB/T14598.3规定；
工频电压2kV，时间1分钟。
（2）绝缘电阻
符合GB/T14598.3的规定；
500V兆欧表测试，绝缘电阻值不小于 100MΩ。
（3）冲击电压
符合GB/T14598.3规定；
承受1.2/50μs峰值为5kV的标准雷电波的冲击
2.6机械性能
（1） 振动
振动响应：符合GB/T11287标准规定，严酷等级为1 级；
振动耐久性：符合GB/T11287标准规定，严酷等级为1级。
（2）冲击
冲击响应：符合GB/T14537标准规定，严酷等级为1级；
冲击耐久性：符合GB/T14537标准规定，严酷等级为1级。
（3）碰撞
符合GB/T14537标准规定，严酷等级为1 级。
2.7电磁兼容性能
(1) 振荡波干扰
符合 GB/T 14598.13（IEC 60255-22-1）规定，严酷等级为 III 级。
(2) 静电放电干扰
符合 GB/T 14598.14（IEC 60255-22-2）规定，严酷等级为Ⅳ级。
(3) 射频电磁场辐射干扰
符合 GB/T 14598.9（IEC 60255-22-3）规定，可以通过 10V/m 的**严酷等级。
(4) 电快速瞬变脉冲群干扰
符合 GB/T 14598.10（IEC 60255-22-4）规定，严酷等级为 A 级。
(5) 浪涌干扰
符合 GB/T14598.18（IEC 60255-22-5）规定，严酷等级为Ⅳ级。
(6) 射频传导干扰
符合 GB/T 14598.17（IEC 60255-22-6）规定，严酷等级为 III 级。
(7) 工频磁场干扰
符合 GB/T14598.19（IEC 60255-22-7）规定，严酷等级为 A 级。
(8) 电磁发射极限值
符合 GB/T14598.16（IEC 60255-25）规定
三、功能介绍
电机保护控制仪通过采集水泵电流等数据，进行运算处理，判定水泵运行过程中的各种运行状况或故障，可实现起动过载保护、阻塞保护、断相保护、不平衡保护、欠载保护、欠流保护，起时延时保护等保护功能，以实现对电动机的全面保护、监测、（起动）控制，切除故障于萌芽阶段，减少电机水泵维修时间，保障安全生产。根据电机或水泵起动过程和运行过程的不同工况，在原理设计中进行了相关保护、控制功能逻辑处理。
四、操作指南

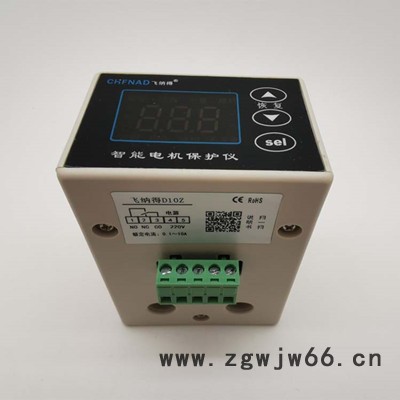

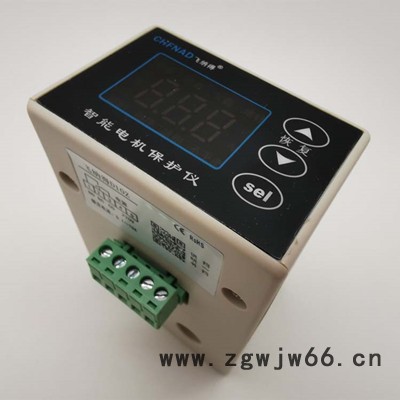

4.1查看A、B、C三相电流
正常工作时显示的是三相平均电流，按“ESC”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
4.2电动机额定电流值设置（整定电流）
长按“Sel”键2秒，显示“设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。
4.3告警（保护）状态恢复
发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“欠载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
