上海工洲阀门有限公司

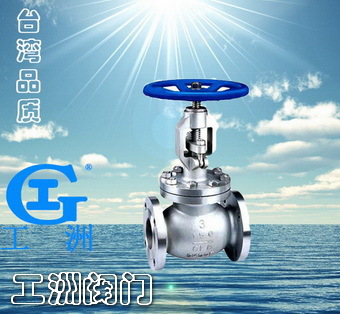

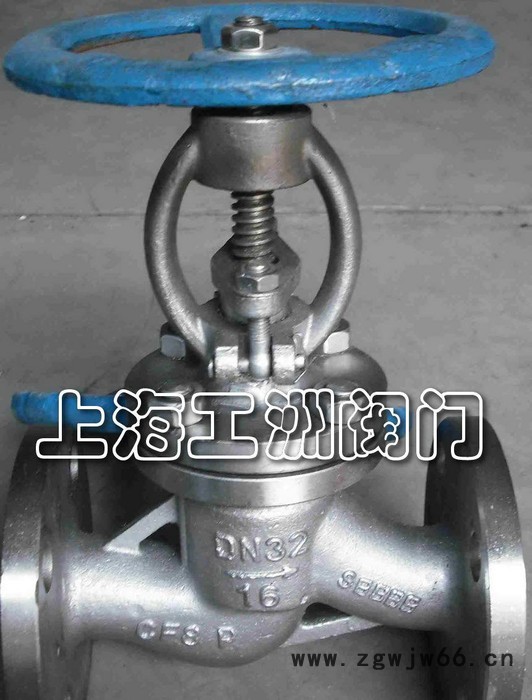

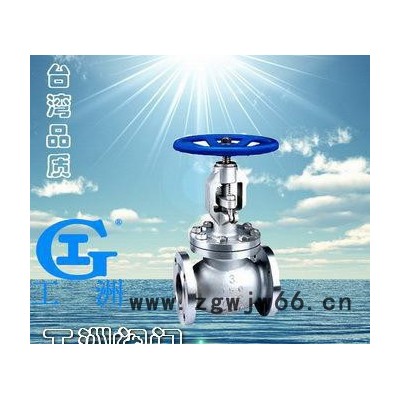

	产品名称：	美标直通截止阀
	产品型号：	J41H
	产品口径：	DN15-200
	产品压力：	class150lb--300lb
	产品材质：	铸钢、不锈钢等
	产品概括：	生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
	联系电话：	021-51875781 57432316 57433027
产品详细信息
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。 设计与制造：API 6D、ANSI B 16.34或BS 1873 结构长度：ANSI B 16.10 法兰标准：ANSI B 16.5a 对焊端尺寸：ANSI B 16.25 压力检验：API 6D或API 598 产品用途 J41H美标直通截止阀适用于石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。 产品结构特点 1.产品按国家标准GB12235，结构合理,密封可靠，性能优良、造形美观。 2.阀瓣、阀座的密封面采用硬质合金堆焊或本体加工而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。 3.阀杆经调质和表面处理，有良好的耐腐蚀性和抗擦伤性。 4.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。 5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。 主要零件的材料说明 壳体 ASTM A216 WCB ASTM A351 CF8 阀杆 F6a F304 F316 Monel F304 阀瓣表面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL 阀座表面 13Cr STL STL 304 STL 316 STL Monel 304 304 STL   壳体 ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF8 阀杆 F304L F316 F316L 阀瓣表面 304L 304L STL 316 316 STL 316L 316L STL 阀座表面 304L STL STL 316 STL STL 316L 316L STL   150LB Size L/L 1 L2 H W Weight RF/BW RTJ OPEN RF in in mm in mm in mm in mm kg 2 8.0 203 8.50 216 13.58 345 8 200 22 2.5 8.5 216 9.00 229 16.34 415 8 200 32 3 9.5 241 10.00 254 15.94 405 10 250 38 4 11.5 292 12.00 305 19.09 485 12 300 62 6 16.0 406 16.50 419 20.47 520 14 350 104 8 19.5 495 20.00 508 23.62 600 18 450 159 10 24.5 622 25.00 635 30.00 762 20 500 308 12 27.5 698 28.00 711 33.94 862 25 640 539 14 * 31.0 787 31.50 800 56.00 1442 GO 610 16 * 36.0 814 36.50 927 64.00 1625 GO 880 18 * 38.5 977 38.98 990 71.18 1820 GO 1150 300LB Size L/L 1 L2 H W Weight RF/BW RTJ OPEN RF 2 10.5 267 11.12 283 14.57 370 8 200 28 2.5 11.5 292 12.12 308 18.66 474 10 250 48 3 12.5 318 13.12 333 17.32 440 10 250 56 4 14.0 356 14.62 371 20.67 525 14 350 82 6 17.5 445 18.12 460 24.41 620 18 450 154 8 22.0 559 22.62 575 35.83 910 22 560 240 10 24.5 622 25.12 638 37.36 949 24 600 319 12 28.0 711 28.62 727 40.63 1032 25 640 618 14 * 33.0 838 33.62 854 50.59 1285 GO 630

纸箱、泡沫或木箱包装，江浙沪皖多发快递，其它地方10公斤之内发快递，10公斤以上发物流（需到物流站自提），10公斤以上发快递需补邮费，如还有其它问题请联系我们客服。

我公司为一般纳税人只能开17%增值税专用发票，含税需以上价格再上浮17%，开票请提供开票资料。

我公司开不了普通发票，如要可用其它台头开普票，需以上价格上浮6%，如还有其它发票问题请联系我们。

售后服务承诺

1.阀门类设备提供免费维修一年并提供在此期限内的免费备件清单，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），我公司将及时免费更换和修理。

2.设备要求实行终身包修，免费保修期满后买方如委托我公司进行维护保养，我公司将对设备进行维护更换件（出厂价），并详细列出维保内容。

3.我公司本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。

产品品质承诺

1.我公司从台湾引进先进加工检验技术,按照台湾先进的设计理念和台湾的精湛的生产工艺、全面遵循iso9001-2000质量管理体系,按 gb、jb、sh、hg、cj 等相关的国内标准以及 ansi、jis、bs、din 等国外标准设计制造和检查验收。

2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；

3.对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单；

4.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；

5.总装后按 gb13927、jb/t9092、cj/t3056 标准进行强度、密封综合性能测试（介质为水、煤油、气体）；

6.我公司对产品的质量及交货期负责，产品交货之日起质保期为一年，终身维护。对于产品质量引起的后果，我公司承担相应的责任。如因操作不当引起的后果，我公司将以最低成本价对设备进行维护。
