连接形式 | 法兰 |
材质 | 不锈钢 |
公称通径 | 50-300(mm) |
适用介质 | 水 |
压力环境 | 高压 |
工作温度 | 低温 |
标准 | 美标 |
外形 | 大型 |
流动方向 | 单向 |
驱动方式 | 电磁 |
零部件及配件 | 配件 |
形态 | 蝶式 |
类型(通道位置) | 二通式 |
品牌 | 工洲 |
型号 | J941H |
![](https://www.zgwjw66.cn/file/upload/202112/18/043456591.jpg)
![](https://www.zgwjw66.cn/file/upload/202112/18/043456821.jpg)
![](https://www.zgwjw66.cn/file/upload/202112/18/043456621.jpg)
![](https://www.zgwjw66.cn/file/upload/202112/18/043456221.jpg)

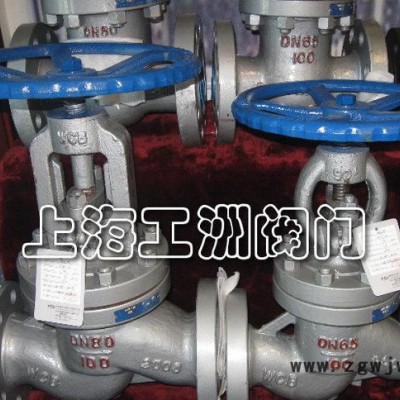

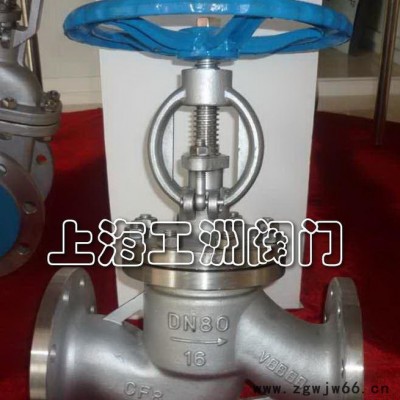

| 产品名称: | 电动直通截止阀 |
产品型号: | J941H |
产品口径: | DN10-DN500 |
产品压力: | 1.6-16.0MPa |
产品材质: | 铸钢、不锈钢等 |
产品概括: | 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。 |
联系电话: | 021-51875781 57432316 57433027 |
产品详细信息 |
产品介绍: 电动直通截止阀适用于公称压力PN16~PN160,工作温度-29℃~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。 应用范围: 电动直通截止阀适用于公称压力PN16~PN160,工作温度-29℃~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。 结构特点: 1、电动直通截止阀选材考究,符合国内、外相关标准,结构合理,造型美观。 2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。 4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。 5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。 6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。 7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。 8、配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。 标准规范: 设计制造标准:GB/T 12235-2007 结构长度标准:GB/T 12221-2005 连接法兰标准:GB/T 9113 压力温度等级:GB/T 12224-2005 试验检验标准:GB/T 13927-2008 零件材料与工况:
阀体 | 阀盖 | 阀瓣 | 密封圈 | 阀杆 | 填料 | 适用介质 | 适用温度 (≤℃) | WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | ZGlCrl8Ni9Ti | 0Crl8Ni9Ti+ Stellite12 | Stellite6 | lCrl8Ni9Ti | PTFE | 硝酸类 | 200 | ZGlCrl8Ni2Mo2Ti | CF8M+ Stellite12 | lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti | PTFE | 磷酸类、 碱类、混酸 | 200 | ZG00Crl7Nil4M02 | CF3M+ Stellite12 | Stel1ite6 | 316L | PTFE | 磷酸类、 尿素、甲铵液 | 200 | ZGlCr5MO | ZGlCr5MO+ Stellite12 | Stel1ite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | 550 | 主要尺寸及重量:公称压力 PN(MPa) | 公称通径 DN(mm) | 标准值 | 参考值 | L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | H | 质量(kg) | 1.6 | 50 | 230 | 160 | 125 | 100 | | 16 | 3 | | 4-φ18 | 590 | 645 | 48 | 65 | 290 | 180 | 145 | 120 | | 18 | 3 | | 4-φ18 | 590 | 690 | 60 | 80 | 310 | 195 | 160 | 135 | | 20 | 3 | | 8-φ18 | 590 | 715 | 65 | 100 | 350 | 215 | 180 | 155 | | 20 | 3 | | 8-φ18 | 590 | 770 | 71 | 125 | 400 | 254 | 210 | 185 | | 22 | 3 | | 8-φ18 | 590 | 780 | 119 | 150 | 480 | 280 | 240 | 210 | | 24 | 3 | | 8-φ23 | 590 | 810 | 210 | 200 | 600 | 335 | 295 | 265 | | 26 | 3 | | 12-φ23 | 810 | 967 | 320 | 250 | 622 | 405 | 355 | 320 | | 30 | 3 | | 12-φ25 | 810 | 1143 | 550 | 300 | 698 | 460 | 410 | 375 | | 30 | 4 | | 12-φ25 | 830 | 1292 | 785 | 2.5 | 50 | 230 | 160 | 125 | 100 | | 20 | 3 | | 4-φ18 | 590 | 645 | 50 | 65 | 290 | 180 | 145 | 120 | | 22 | 3 | | 8-φ18 | 590 | 690 | 65 | 80 | 310 | 195 | 160 | 135 | | 22 | 3 | | 8-φ18 | 590 | 715 | 67 | 100 | 350 | 230 | 190 | 160 | | 24 | 3 | | 8-φ23 | 590 | 770 | 73 | 125 | 400 | 270 | 220 | 188 | | 28 | 3 | | 8-φ25 | 590 | 780 | 127 | 150 | 480 | 300 | 250 | 218 | | 30 | 3 | | 8-φ25 | 810 | 810 | 215 | 200 | 600 | 360 | 310 | 278 | | 34 | 3 | | 12-φ25 | 810 | 967 | 322 | 250 | 622 | 425 | 370 | 332 | | 36 | 3 | | 12-φ30 | 830 | 1143 | 585 | 300 | 698 | 485 | 430 | 390 | | 40 | 4 | | 16-φ30 | 830 | 1292 | 795 | 4.0 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 590 | 645 | 61 | 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 590 | 690 | 75 | 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 590 | 715 | 84 | 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-φ23 | 590 | 770 | 101 | 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-φ25 | 810 | 782 | 207 | 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-φ25 | 810 | 875 | 226 | 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-φ30 | 810 | 1160 | 399 | 6.4 | 50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-φ23 | 590 | 710 | 64 | 65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8-φ23 | 590 | 750 | 77 | 80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 4 | 8-φ23 | 590 | 785 | 86 | 100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 4.5 | 8-φ25 | 810 | 837 | 171 | 125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 4.5 | 8-φ30 | 810 | 1031 | 243 | 150 | 550 | 340 | 280 | 240 | 204 | 38 | 3 | 4.5 | 8-φ34 | 830 | 1066 | 296 | 200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 4.5 | 12-φ34 | 830 | 1213 | 420 | 10.0 | 50 | 300 | 195 | 145 | 112 | 88 | 28 | 3 | 4 | 4-φ25 | 590 | 714 | 81 | 65 | 340 | 220 | 170 | 138 | 110 | 32 | 3 | 4 | 8-φ25 | 590 | 734 | 102 | 80 | 380 | 230 | 180 | 148 | 121 | 34 | 3 | 4 | 8-φ30 | 810 | 847 | 175 | 100 | 430 | 265 | 210 | 172 | 150 | 38 | 3 | 4.5 | 8-φ30 | 810 | 950 | 194 | 125 | 500 | 310 | 250 | 210 | 176 | 42 | 3 | 4.5 | 8-φ34 | 830 | 1141 | 285 | 150 | 550 | 350 | 290 | 250 | 204 | 46 | 3 | 4.5 | 12-φ34 | 830 | 1240 | 450 | 200 | 650 | 430 | 360 | 312 | 260 | 54 | 3 | 4.5 | 12-φ4l | 830 | 1425 | 850 | 16.0 | 50 | 300 | 215 | 165 | 132 | 88 | 36 | 3 | 4 | 8-φ25 | 590 | 562 | 92 | 65 | 340 | 245 | 190 | 152 | 110 | 44 | 3 | 4 | 8-φ30 | 810 | 743 | 165 | 80 | 380 | 260 | 205 | 168 | 121 | 46 | 3 | 4 | 8-φ30 | 830 | 820 | 216 | 100 | 430 | 300 | 240 | 200 | 150 | 48 | 3 | 4.5 | 8-φ34 | 830 | 935 | 238 |
|
![](https://www.zgwjw66.cn/file/upload/202112/18/043456111.jpg)
![](https://www.zgwjw66.cn/file/upload/202112/18/043456731.jpg)
![](https://www.zgwjw66.cn/file/upload/202112/18/043456891.jpg)

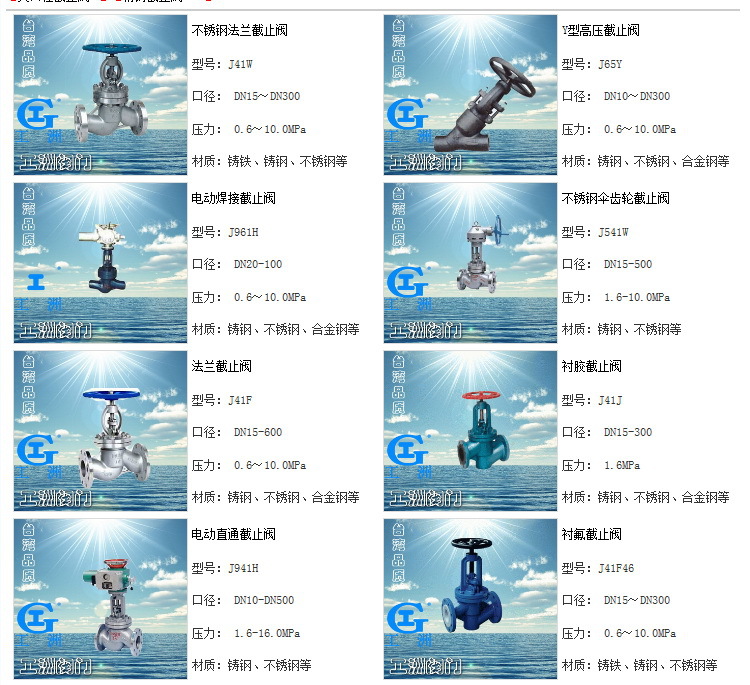

![](https://www.zgwjw66.cn/file/upload/202112/18/043456471.jpg)
![](https://www.zgwjw66.cn/file/upload/202112/18/043456981.jpg)
![](https://www.zgwjw66.cn/file/upload/202112/18/043456601.jpg)
![](https://www.zgwjw66.cn/file/upload/202112/18/043456331.jpg)
纸箱、泡沫或木箱包装,江浙沪皖多发快递,其它地方10公斤之内发快递,10公斤以上发物流(需到物流站自提),10公斤以上发快递需补邮费,如还有其它问题请联系我们客服。

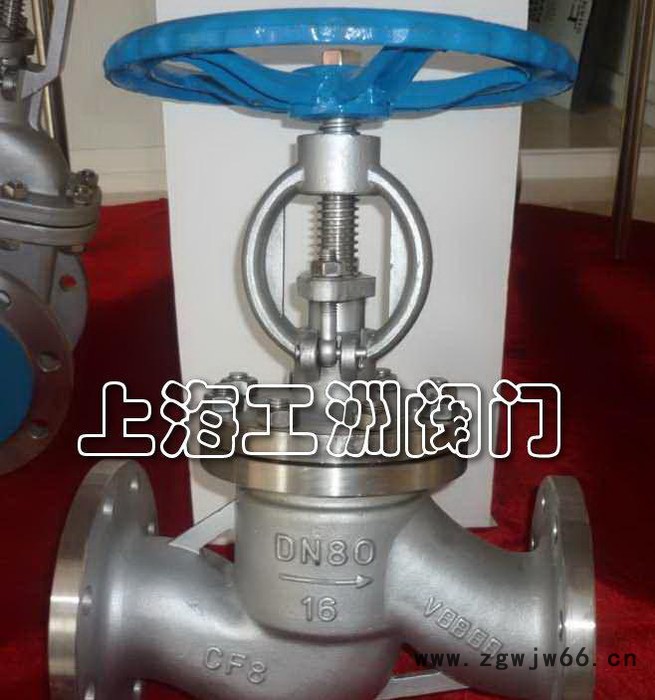

![](https://www.zgwjw66.cn/file/upload/202112/18/043456671.jpg)
我公司为一般纳税人只能开17%增值税专用发票,含税需以上价格再上浮17%,开票请提供开票资料。
我公司开不了普通发票,如要可用其它台头开普票,需以上价格上浮6%,如还有其它发票问题请联系我们。
![](https://www.zgwjw66.cn/file/upload/202112/18/043456551.jpg)
售后服务承诺
1.阀门类设备提供免费维修一年并提供在此期限内的免费备件清单,免费维保期间内如发生非人为原因引起的损坏(不可抗力原因除外),我公司将及时免费更换和修理。
2.设备要求实行终身包修,免费保修期满后买方如委托我公司进行维护保养,我公司将对设备进行维护更换件(出厂价),并详细列出维保内容。
3.我公司本着以客户利益为第一,想客户所想、急客户所急,尽己所能满足客户的要求,做好售后服务。
产品品质承诺
1.我公司从台湾引进先进加工检验技术,按照台湾先进的设计理念和台湾的精湛的生产工艺、全面遵循iso9001-2000质量管理体系,按 gb、jb、sh、hg、cj 等相关的国内标准以及 ansi、jis、bs、din 等国外标准设计制造和检查验收。
2.对所有分供方都进行考察、评审,所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查,检验合格后方准入库;
3.对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单;
4.产品制造严格执行“双三检”制度,不合格零件不转序、不装配、不出厂;
5.总装后按 gb13927、jb/t9092、cj/t3056 标准进行强度、密封综合性能测试(介质为水、煤油、气体);
6.我公司对产品的质量及交货期负责,产品交货之日起质保期为一年,终身维护。对于产品质量引起的后果,我公司承担相应的责任。如因操作不当引起的后果,我公司将以最低成本价对设备进行维护。
