材质 | 铸铁、球墨铸铁、碳钢、不锈钢 |
---|---|
连接形式 | 法兰 |
结构形式 | 直流式 |
公称通径 | 工洲(mm) |
适用介质 | 蒸汽 |
驱动方式 | 电磁 |
压力环境 | 高压 |
工作温度 | 高温 |
标准 | 美标 |
流动方向 | 单向 |
零部件及配件 | 配件 |
用途 | 减压阀 |
类型(通道位置) | 二通式 |
品牌 | 工洲 |
型号 | G49J |
![](https://www.zgwjw66.cn/file/upload/202112/18/043313891.jpg)
![](https://www.zgwjw66.cn/file/upload/202112/18/043313231.jpg)
![](https://www.zgwjw66.cn/file/upload/202112/18/043313351.jpg)
一、产品[隔膜阀]的详细资料:
产品型号:G49J

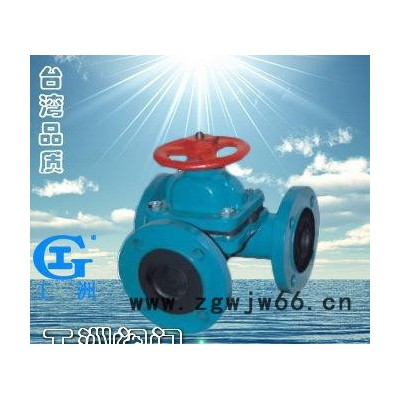

产品名称:三通隔膜阀
产品特点:G49W无衬里隔膜阀,G49J衬胶三通隔膜阀,三通隔膜阀设计与制造:GB122239 结构长度:GB12221、JB1688 法兰连接尺寸:GB4216、JB78
部件列表:1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮
二、用途:
用途:本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。
适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN1.0
三、材料:
阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁
阀杆:碳钢、不锈钢
手轮:铸铁
四、测试:
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1
五、结构特点:
隔膜阀是一种特殊形式的截止阀;
1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;
5、隔膜可更换,维护费用低;
6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。
六、工洲牌G49J三通隔膜阀主要尺寸及重量:
DN | 公称压力 | 工作压力 | L | D | D1 | n-φd | F | H1 | H2 | D0 | 质量 |
25 | 1.0 | 1.0 | 160 | 96 | 115 | 85 | 4-14 | 108 | 120 | 66 | 5.5 |
32 | 180 | 118 | 135 | 100 | 4-18 | 138 | 157 | 96 | 8.5 | ||
40 | 200 | 135 | 145 | 110 | 4-18 | 147 | 167 | 96 | 12.5 | ||
50 | 230 | 150 | 160 | 125 | 4-18 | 167 | 192 | 96 | 17 | ||
65 | 290 | 182 | 180 | 145 | 4-18 | 194 | 229 | 165 | 24.5 | ||
80 | 310 | 210 | 195 | 160 | 4-18 | 212 | 252 | 230 | 33.5 |
