上海工洲阀门有限公司

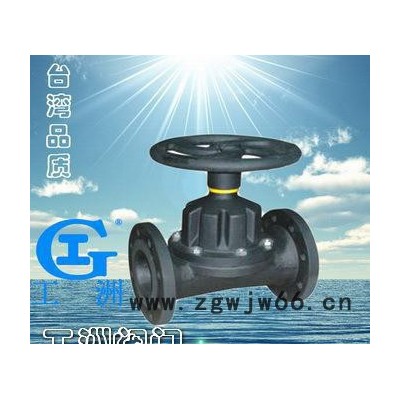

	产品名称：	直通式隔膜阀
	产品型号：	G46J
	产品口径：	DN15-600
	产品压力：	0.6-6.4MPa
	产品材质：	铸钢、不锈钢、合金钢等
	产品概括：	生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
	联系电话：	021-51875781 57432316 57433027
产品详细信息
直通式隔膜阀用途： 直通式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。 适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料) 压力等级：PN(MPa) 0.6 1.0 1.6 直通式隔膜阀测试： 衬里层：电火花检测 试验与检验按BS6755标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1 直通式隔膜阀结构特点： 隔膜阀是一种特殊形式的截断阀： 1.弹性密封的开闭件，确保没有内漏； 2.流线型的流道，使得压力损失小； 3.没有填料函，因此没有外漏； 4.阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀; 5.隔膜可更换，维护费用低； 6.衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。   直通式隔膜阀主要性能： 型号 公称压力Mpa 实验压力（Mpa） 工作压力（Mpa） 适用温度 适用介质 阀体强度 密封面       G41J-6 0.6 0.9 0.66 0.6 0.4 0.25 小于等于80摄氏度 一般腐蚀性介质 G41J-10 1.0 1.5 1.1 1.0        直通式隔膜阀主要外形及链接尺寸： 型号 公称尺寸DN（mm 外形及连接尺寸mm L D1 D Do Z-φd  H H1 G41J-6 25 145 85 115 120 4-14 121 135 32 160 100 135 120 4-18 132 150 40 180 110 145 140 4-18 156 176 50 210 125 160 140 4-18 169 195 65 250 145 180 200 4-18 202 236 80 300 160 195 200 4-18 216 256 100 350 180 215 280 4-18 270 322 125 400 210 245 320 8-18 338 406 150 460 240 280 320 8-18 384 464 200 570 295 335 400 8-23 518 638 250 680 350 390 500 8-23 598 734 300 790 400 440 560 12-23 698 778 350 900 460 500 560 12-23 723 883 400 1000 515 565 640 16-23 868 1078 G41J-10 25 145 85 115 120 16-25 121 135 32 160 100 135 120 4-14 132 150 40 180 110 145 140 4-18 156 176 50 210 125 160 140 4-18 169 195 65 250 145 180 200 4-18 202 236 80 300 160 195 200 4-18 216 256 100 350 180 215 280 8-18 270 322 125 400 210 245 320 8-18 338 406 150 460 240 280 320 8-23 384 464

纸箱、泡沫或木箱包装，江浙沪皖多发快递，其它地方10公斤之内发快递，10公斤以上发物流（需到物流站自提），10公斤以上发快递需补邮费，如还有其它问题请联系我们客服。

我公司为一般纳税人只能开17%增值税专用发票，含税需以上价格再上浮17%，开票请提供开票资料。

我公司开不了普通发票，如要可用其它台头开普票，需以上价格上浮6%，如还有其它发票问题请联系我们。

售后服务承诺

1.阀门类设备提供免费维修一年并提供在此期限内的免费备件清单，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），我公司将及时免费更换和修理。

2.设备要求实行终身包修，免费保修期满后买方如委托我公司进行维护保养，我公司将对设备进行维护更换件（出厂价），并详细列出维保内容。

3.我公司本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。

产品品质承诺

1.我公司从台湾引进先进加工检验技术,按照台湾先进的设计理念和台湾的精湛的生产工艺、全面遵循ISO9001-2000质量管理体系,按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外标准设计制造和检查验收。

2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；

3.对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单；

4.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；

5.总装后按 GB13927、JB/T9092、CJ/T3056 标准进行强度、密封综合性能测试（介质为水、煤油、气体）；

6.我公司对产品的质量及交货期负责，产品交货之日起质保期为一年，终身维护。对于产品质量引起的后果，我公司承担相应的责任。如因操作不当引起的后果，我公司将以最低成本价对设备进行维护。
