| 驱动方式 | 电动 |
|---|---|
| 性能 | 变频 |
| 用途 | 管道泵 |
| 输送介质 | 污水泵、杂质泵 |
| 泵轴位置 | 边立式 |
| 材质 | 不锈钢 |
| 叶轮数目 | 单级 |
| 适用范围 | 污水、杂质、水、泥桨等 |
| 流量 | 1~990（m3/h） |
| 扬程 | 1~660（m） |
| 转速 | 2900（rpm） |
| 吸入口径 | 15~1000（mm） |
| 排出口径 | 15~1000（mm） |
| 工作温度 | 小于80（℃） |
| 工作压力 | 0.1~99（mpa） |
| 电压 | 220/380（V） |
| 功率 | 1~185（kw） |
| 规格 | 100QJ2-80/16,100QJ2-160/32,250QJ100-126/7,100QJ2-50/10,100QJ2-200/40,100QJ2-100/20,其它型号请联系我们,100QJ3.2-54/8,100QJ2-140/28 |
| 类型 | 深井潜水泵 |
| 品牌 | Galileo/伽利略 |
| 型号 | QJ型 |
【QJ型井用潜水泵（深井泵）】产品：
【QJ型井用潜水泵（深井泵）】产品简介：
QJ型井用潜水泵又名深井泵，是电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。主要特点： 1.电机、水泵体,潜入水中运行,安全可靠. 2.对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下,钢管、胶管、塑料管等均可作扬水管使用)。 3.安装、使用、维护方便简单,占地面积小、不需建造泵房。 4.结构简单,节省原材料。潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。
【QJ型井用潜水泵（深井泵）】型号意义：
【QJ型井用潜水泵（深井泵）】使用条件：
QJ型井用潜水泵可在下列条件下连续运行使用：
1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。
2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。
3.水温一般不得高于20℃.
4.水质要求：（1）水中含砂量不大于0.01%（重量比）；
（2）PH值在6.5~8.5范围；
（3）氯离子含量不大于400毫克/升。
5.要求井正值，井壁光滑，不得有井管错开。
【QJ型井用潜水泵（深井泵）】产品特点：
QJ型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
QJ型井用潜水泵电泵特点是：
1、电机、水泵一体、潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用
3、安装、使用、维护方便简单占地面积小、不需要造泵房。
4、结构简单，节省原材料。
潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。
【QJ型井用潜水泵（深井泵）】结构说明：
1、QJ型井用潜水泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。
潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。
2、潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
3、高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。
7、电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。
8、电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。

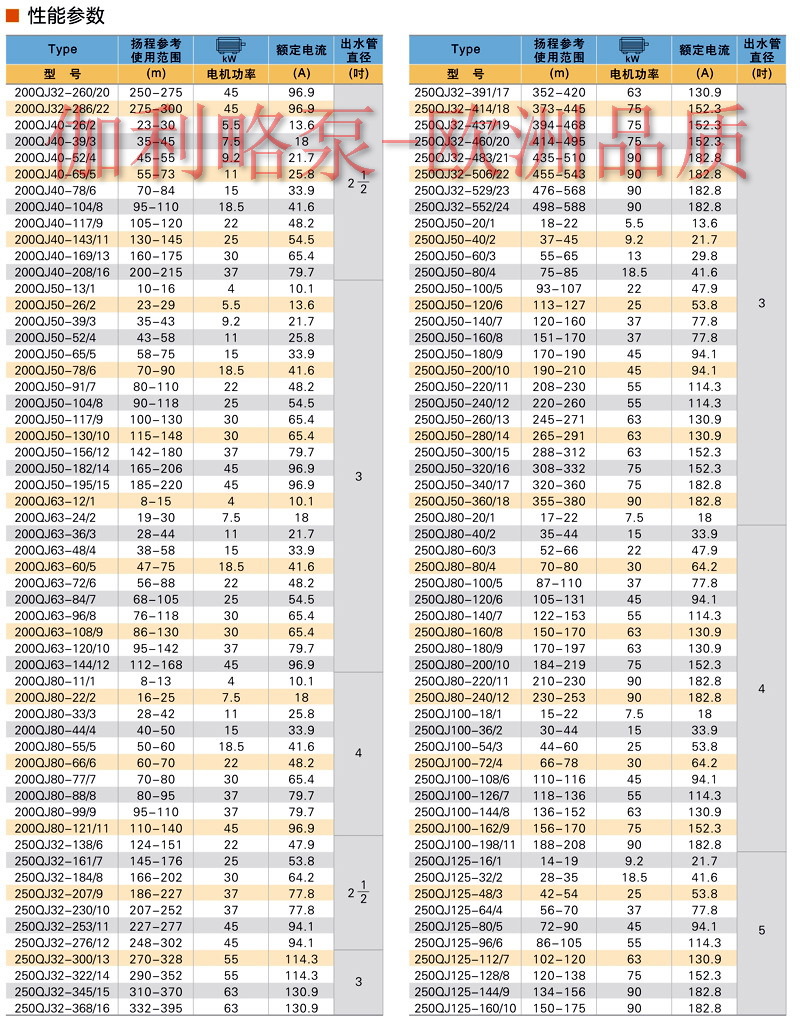

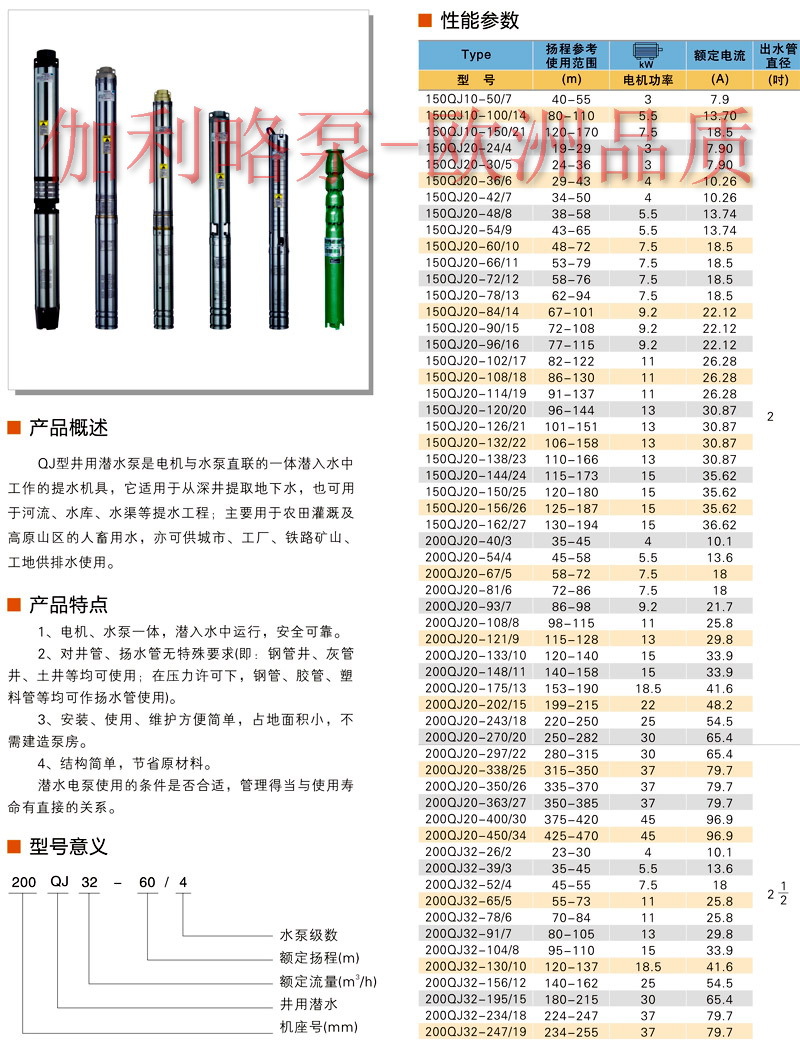

【QJ型井用潜水泵（深井泵）】性能参数：

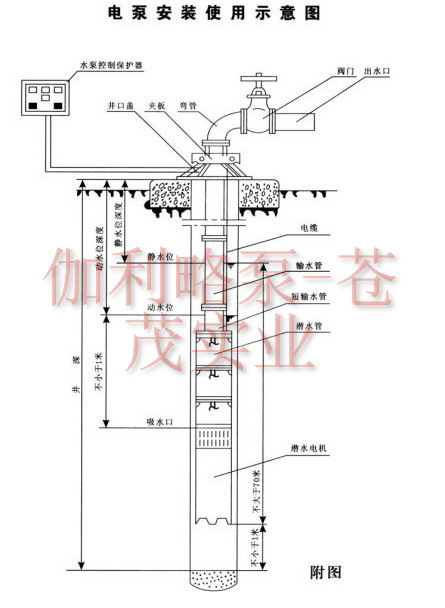

【QJ型井用潜水泵（深井泵）】安装示意图：
【QJ型井用潜水泵（深井泵）】使用须知：
一、电机使用前必须灌满清水，拧紧注水放气螺栓，否则不准使用。
二、陆地试运转不得超过一秒。
三、电泵不准倒卧或倾使用。
四、电动机必须完全潜入水中，但潜入深度应不大于70米。
五、引线与电缆接头按规定操作。
六、订购高扬程潜水电泵请参阅《高扬程潜水电泵型谱》及《高扬程潜水电泵使用手册》。
【QJ型井用潜水泵（深井泵）】安装、启动与停车：
1、安装前的检查与准备：
(1)、检查水井是否符合本泵使用条件，即井径、垂直和井壁质量、以及静水位、动水位、涌水量和水质条件等、若不符合使用条件必须采取相应措施，否则不能将泵下井。
(2)、检查供电设备及供电线路能否保证电泵正常运行。
(3)、电源电压和频率是否符合使用条件。
(4)、按装箱单位检查零部件是否安全，并熟悉安装使用说明书。
(5)、检查电气线路，控制和保护装置是滞合理安全可靠。
(6)、装备好各种安装使用工具竖立三角架和吊链（或其它吊装工具）要安全、可靠、使用方便。
2、安装
(1)、机泵一体卸下滤水网，然后打开注水和放气孔螺栓往机内注满洁净的清水，一定确保注满，防止假满。并检查电机各部是滞漏水。发现漏水根据部件应调正胶垫上紧螺栓。
(2)、仔细检查电缆和接头有无碰伤或损坏，发现问题及时包扎。
(3)、用500伏兆欧表测定绕阻的绝缘电阻不低于5兆欧。
(4)、安装保护开关和起动设备，并检查电机内水是否灌满，然后上紧注水、放气孔螺栓，从阀体顶端灌水直至从进水节处流出瞬时起动电机(不超过1秒)，看电泵转动方向是否和转向标相同，若相反，调换电源接头即可，然后上好护线板、滤水网准备安装下井。
(5)、在泵的出水口安装短输水管一节，并用夹板夹住吊起落入井中，使夹板座落在井台上。
(6)、再用一付夹板夹住另一节输水管，然后吊起降下与短输水管法兰相联接。升起吊链拆下第一付夹板，使泵管下降井中又座落在井台上，依次反复进行安装，下井，直到全部装完，最后一节夹板不卸将泵固定在井口上。
(7)、最后放上井盖，弯弯，闸阀出水管等。
(8)、每次连接法兰时要加胶垫，对正后紧固螺钉要对角线方向同时上紧，防止歪斜漏水。
(9)、电缆线要固定在输水管法兰上凹槽内，每节都用绑绳固定好，下井过程要小心，电缆不能当吊绳使用，更不要碰伤电缆。
(10)、下泵过程有卡住现象，要想法克服卡点，不能强行下泵，以免卡死。
(11)、大口井等安装泵时严禁人员下井。
(12)、保护开关和起动设备应配有电压、电流表、指示灯，并安装在配电盘上，放在井台周围适当的位置。
3、起动
(1)、用500伏兆欧表测量电机绕阻对地绝缘阻不低于5兆欧。
(2)、检查三相电源线路，电压是否符合规定各种仪表，保护设备及接线正确无误后方可合闸起动。
(3)、起动后观察电流、电压是否符合规定范围，运转声音有无异常及震动现象发生，若不正常应及时找出原因处理解决。
4、停车
(1)、关闭开关停车，再起动须等5分钟或更长的时间，以防电机温升过高，停车后最好切断电源。
(2)、保护开关不得停用，或用铅丝铜丝加大保险丝的作法是错误的。
【QJ型井用潜水泵（深井泵）】运行、维修与保养：
1、电泵运行中要经常观察电流、电压表和水的流量，力求电泵在额定工况下运行。
2、应用阀门调节流量、扬程、不得超载运行。有下列情况之一应立即停止运行：
(1)、额定电压时电流超过额定值；
(2)、额定扬程下，流量较正常情况下降低较大；
(3)、绝缘电阻低于0.5兆欧；
(4)、动水位降至泵吸入口时；
(5)、电器设备及电路不合规定时；
(6)、电泵有突然声呼或较大的震动时；
(7)、保护开关频繁跳闸时。
3、要经常不断的观察仪表，检查电器设备每半个月测一次电机绝缘电阻，电阻值不低于0.5兆欧。
4、每排灌期（2500小时）进行一次检修保护，更换损坏的易损件。
5、电泵的起吊与装卸：
(1)、拆开电缆，断离电源；
(2)、用安装工具逐步拆卸出水管、闸阀、弯管，并用夹板将泵吊起取出井盖，并用另一付夹板夹紧下一节输水管，这样依次，逐节拆卸将泵吊出井外。(在吊拆过程发现有卡住不能强行起吊，应上下左右活动克服卡点安全吊卸)；
(3)、拆下护线板，滤水网并从引线和三芯电缆或扁电缆接头处剪断电缆。
(4)、取出联轴器上锁圈，拧下固定螺钉，拆下连接螺栓，使电机、水泵分离；
(5)、放出电机同内充水；
(6)、水泵的拆卸：
用拆装拆手，左旋卸下进水节，用拆装筒在泵下部冲击锥形套，叶轮松动后，取出叶轮、锥形套、卸下导流壳，这样依次卸完叶轮、导流壳、上导流壳，止回阀等。
(7)、电机拆卸：
依次拆下底座、止推轴承、推力盘、下导轴承座连接座、甩水器，取出转子，拆下上导轴承座、定子等。
6、电泵的装配：
装配前检查清洗各零部件的铁锈、污泥，各配合面要涂黄油防锈，水泵大螺纹联接处要涂铅油。
(1)、电机的装配次序；
定子组装，下忖轴承座组装，转子组装。推力盘，左扣螺母，止推轴承组接，底座组装，上导轴承座组装，骨架油封，连接座。调整调整螺柱，使电机轴伸符合规定的要求。然后上好调好膜、调压弹簧及盖。
(2)、水泵的装配：
将轴和进水节固定在安装座上，用拆装筒将叶轮、锥形套固定在轴上，再装上导流壳、叶轮，。。。。。。这样依次装完上流壳、止回阀等。八级以下的电机水泵部分装配时，首先在进水节和上导轴承座接触平面间均匀分布，加相同3~3.5毫米垫片3~4处，然后均匀上好拉筋螺母，装上联轴器、泵轴、上好固定螺柱以及锁圈，用拆装筒将叶轮、锥形套固定在泵轴上，再装上导流壳，叶轮。。。。。。这样依次装完上导流壳等。泵装好后松开拉筋螺母，取垫片，再把拉筋螺母均匀上紧，然后从联轴器处转动电泵、转动必须均匀。
(3)、机组总装，如前所述。
【QJ型井用潜水泵（深井泵）】故障原因及排除方法：
故障 | 原因 | 排除方法 |
不上水或者 | 1.动水位低于泵吸入口。 2.输水管漏水严重或水管脱开。 3.转子和轴松动。 4.部分叶轮松动。 5.电机反转。 6.管路堵塞。 | 1.增加输水管。 2.更换输水管。 3.更换转子。 4.重新装配叶轮。 5.调换电源接头。 6.清除堵塞。 |
水泵流量降低 | 1.密封环严重磨损。 2.滤水网、导流壳、叶轮流道被堵。 3.电压、频率较低。? 4.动水位下降超过水泵额定扬程。 | 1.更换密封环。 2.清除堵物。 3.停机待电压、频率达到规定值后再启动。 4.更换高扬程泵。 |
机组剧烈震动或电路过大表指针剧烈摆动 | 1.泵轴或电机轴弯曲。 2.泵轴、电机轴和轴承磨损严重。 3.止推轴承磨损或损坏。 4.推力盘紧固螺母损坏。 5.推力盘破裂。 6.电机转子扫膛。 7.叶轮、转子不平衡或转子断条。 8.联接螺栓松动。 9.水泵低扬程大流量电机超载. 10.井水涌水量不够，间歇出水。 | 1．修理或更换泵轴或电机轴。 |
电机不能启动 | 1．断相。 | 1．检修线路或启动设备 |
绝缘电阻过 | 1.接头进水。 2.绕组破坏。 3.电缆破裂 4.电机内缺水。 5.缺相运转。 6.长时问超载运转。 7.电机埋入泥沙中。 | 1.修接头。 2.包扎或更换绕组。 3.包扎电缆。 4.电机内保证灌满清水。 5.检查线路与设备。 6.降低负荷使电机电流不超过铭牌规定值 7.按安装要求安装电机。 |
声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，QJ型井用潜水泵（深井泵）性能参数、QJ型井用潜水泵（深井泵）使用场合、QJ型井用潜水泵（深井泵）材质要求、QJ型井用潜水泵（深井泵）结构、QJ型井用潜水泵（深井泵）安装尺寸以及QJ型井用潜水泵（深井泵）的价格等详情，我们一定会尽心尽力为您提供优质的服务。

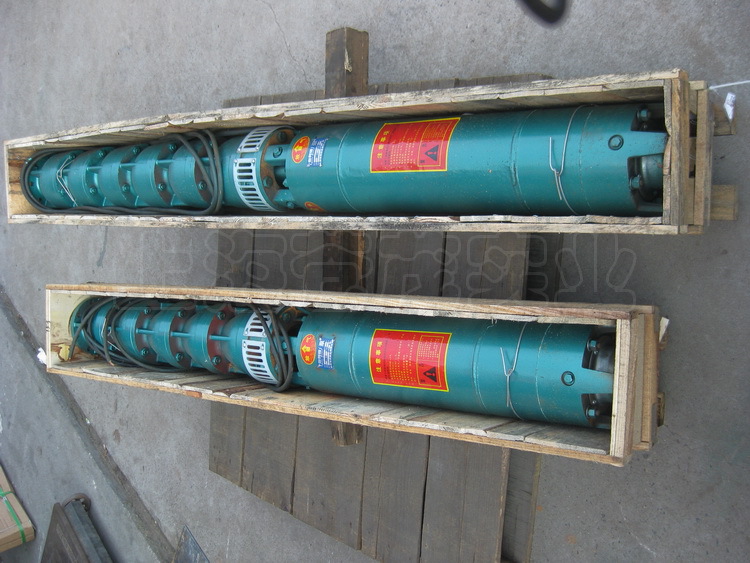

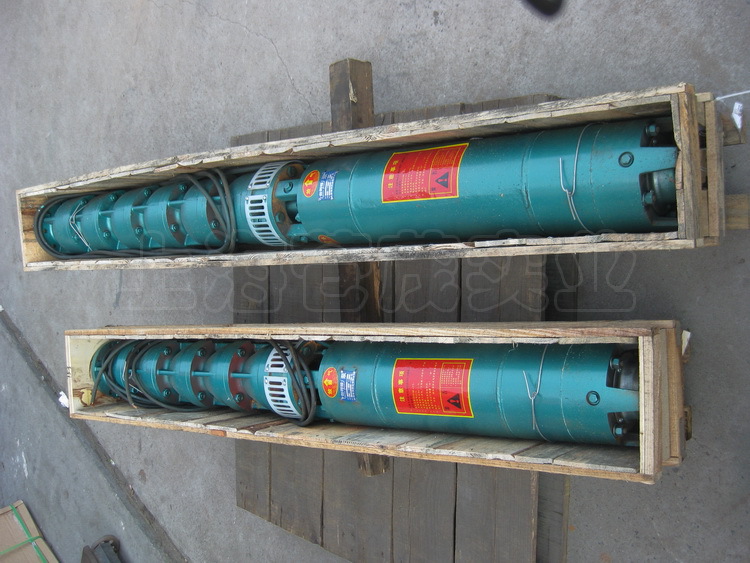

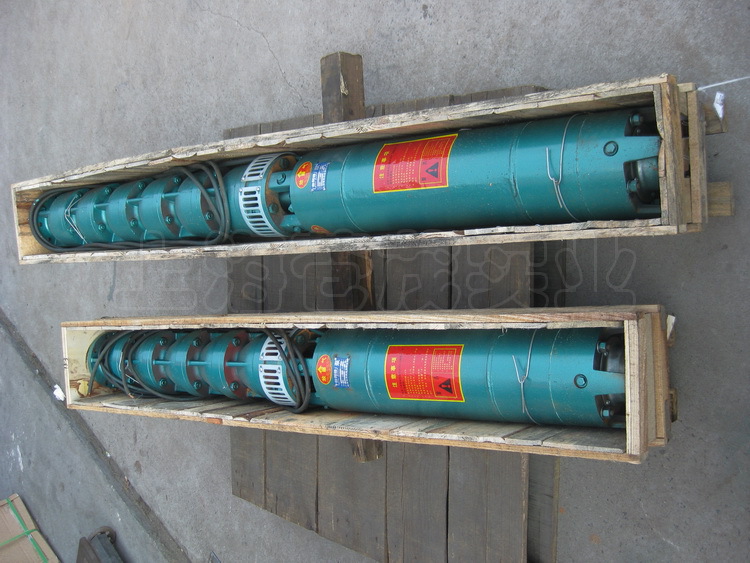

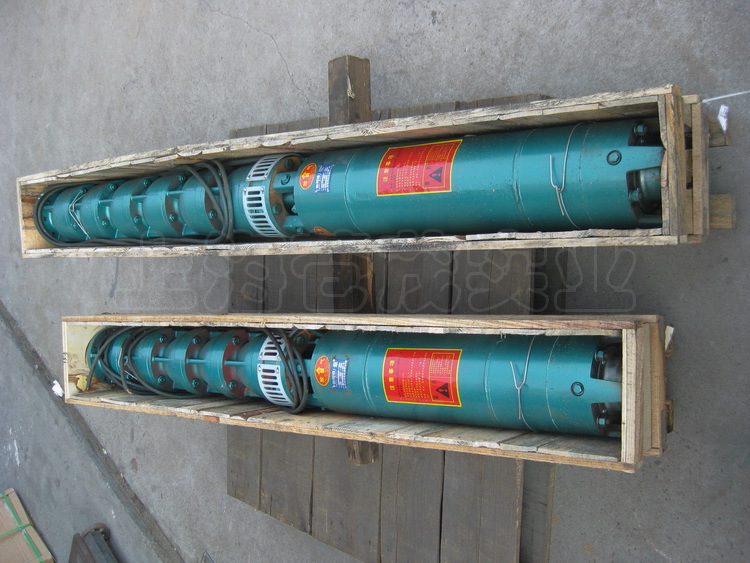

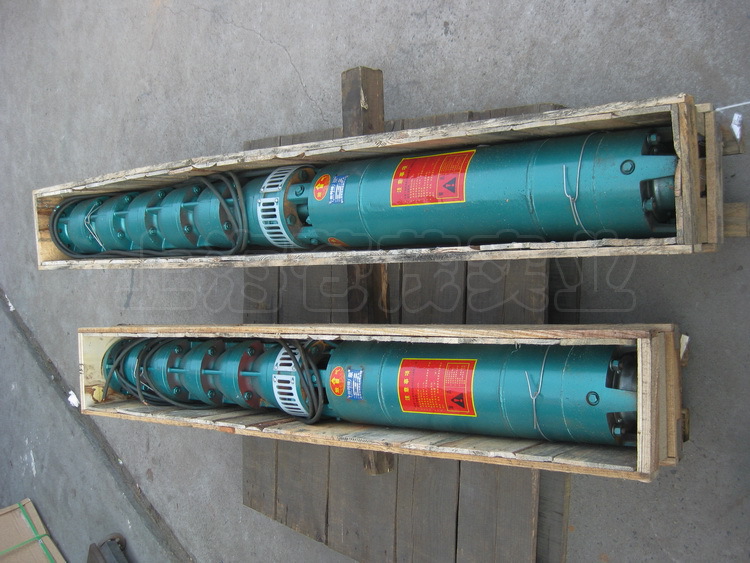

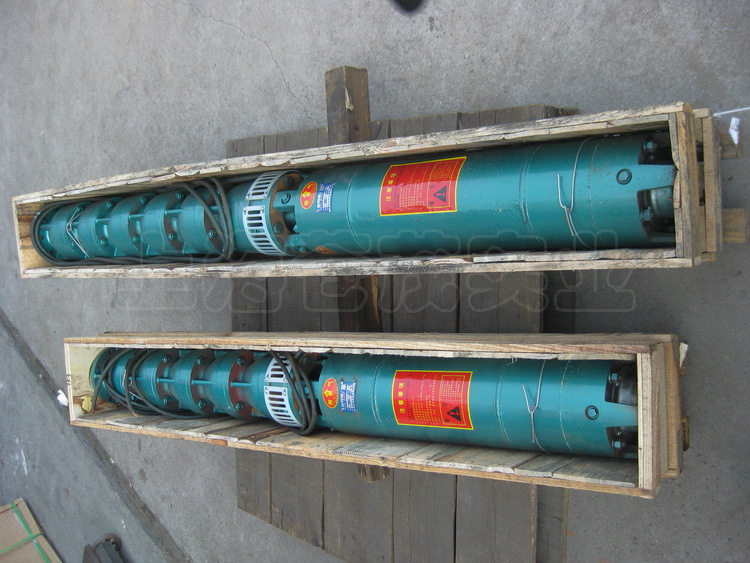

木箱、泡沫或纸箱包装，因本泵属于重物只能发物流（需到物流站自提），其它疑问请联系我们。
