| 行程 | 15 |
|---|---|
| 尺寸 | 5cm |
| 材质 | 不锈钢 |
| 产品类型 | 单相异步电动机 |
| 产品认证 | IOS9001 |
| 额定电压 | 3V |
| 额定功率 | 5W，10W，50W，100W，200W |
| 速度 | 100 |
| 品牌 | 德州金宇 |
| 型号 | DG |
| 加工定制 | 是 |

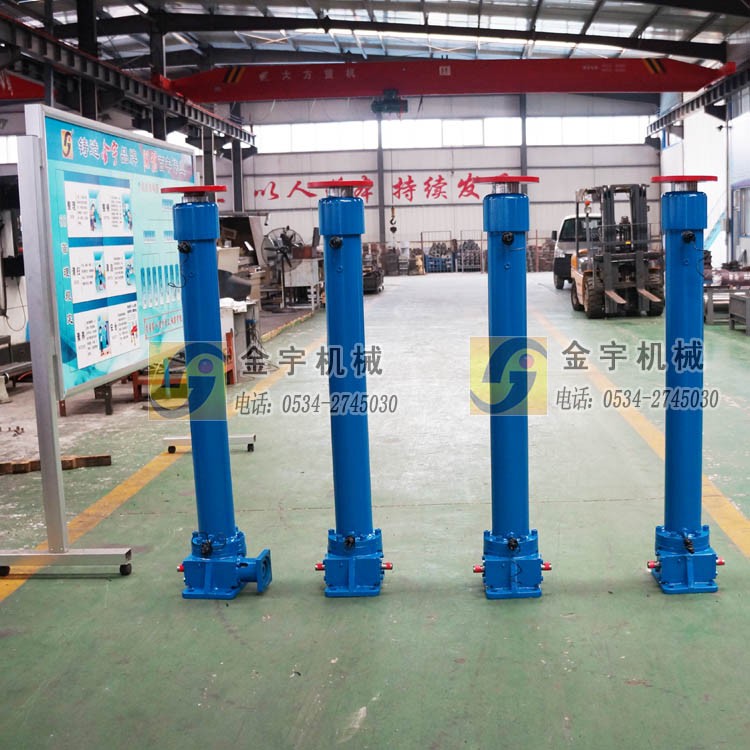

电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制。
电动推杆是通用型的辅助驱动装置，可广泛运用于电力、机械、冶金、交通、矿山、石油、化工、起重、运输、建筑、粮饲加工等行业。具有性能可靠，动作灵敏，运行平稳，推拉力相同，环境适应性好等特点。
主要结构：
电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。
工作原理：
电动机经齿轮减速后，带动一对丝杆螺母。把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作。如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。通过改变杠杆力臂长度，可以增大或加大行程。
行程控制装置：
经电机齿轮上的涡杆带动涡轮转动，使涡轮内的小丝杆作轴向移动，由连接板带动限位杆相应作轴向移动，至所需行程时，通过调节限位块压下行程开关断电，电动机停止运转(正反控制相同)。
电动推杆在下列条件下能可靠地工作：
1、工作环境温度在－10℃－60℃之间。
2、相对湿度在85%以下。
3、短时工作制为25%以下。
4、过载自动保护开关应正确接入电气控制回路。
5、用户需自行装设限位开关XW1、XW2（本厂已带行程可调的电动推杆除外）。
6、许容横向负荷量：（0.03~0.05）×额定推力。
7、起动次数：每分钟4~5次以下。
?电动推杆是一种新型的电动执行机构，电动推杆主要由电机、推杆和控制装置等机构组成的一种新型直线执行机构，可以实现远距离控制、集中控制。电动推杆在一定范围行程内作往返运动，一般电动推杆标准行程在，100，150，200，250，300，350，400mm，特殊行程也可根据不同应用条件要求设计定做。电动推杆可以根据不同的应用负荷而设计不同推力的电动推杆，一般其**大推力可达6000N，空载运行速度为4mm~35mm/s,电动推杆以 24V/12V 直流永磁电机为动力源，把电机的旋转运动转化为直线往复运动。推动一组连杆机构来完成风门、阀门、闸门、挡板等切换工作。采用电动推杆作为执行机构不仅可减少采用气动执行机构所需的气源装置和辅助设备，也可减少执行机构的重量。气动执行机构在整个控制运行过程中都需要有一定的气压，虽然可采用消耗量小的放大器等，但日积月累，耗气量仍是巨大的。采用电动推杆执行机构，在改变控制开度时，需要供电，在达到所需开度时**可不再供电，因此从节能看，电动推杆执行机构比气动执行机构有明显节能优点。适用于远距离操纵而广泛用于电力、化工、冶金、矿山、轻工、交通、船舶等部门的风门、阀门、闸门等机构的启闭、物料装卸、流量控制等。现已被越来越多的部门肯它来代替机构手、液坟阀、减速传动机构的自动装置。
