种类	DDCV双瓣式
连接形式	螺纹
结构形式	旋启式
品牌	威盾
型号	VTON

进口直通单向阀（V型）--美国威盾VTON进口直通单向阀是水，气流或者其他液体只能一个方向流动而不能反向流动的直通式的方向控制阀。

V型直通单向阀

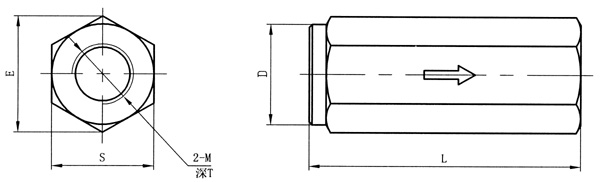

图形符号 型号说明 ① 系列代号：V型直通单向阀 ② 公称通径：08、10、12、16、20、25、30、40mm ③ 表面处理：01=镀黄锌、02=磷化、03=镀硬铬、04=发蓝 ④ 连接螺纹：G、NPT ⑤ 开启压力：0.05MPa 外形尺寸 <, TD style="PADDING-RIGHT: 2.25pt; PADDING-LEFT: 2.25pt; BACKGROUND: white; PADDING-BOTTOM: 2.25pt; PADDING-TOP: 2.25pt; HEIGHT: 15pt"> 92 通径 型号 **大流量 破裂压力 PN 尺寸 L E S D T M(G或NPT) 08 VU-08*** 30 ±0.4/0.7 500 62 21.5 19 19 12 1/4 10 VU-10*** 45 ±0.4/0.7 500 68 27.5 24 24 14 3/8 12 VU-12*** 70 ±0.4/0.7 500 77 34.5 30 30 15 1/2 16 VU-16*** 110 ±0.4/0.7 400 88 41.5 36 36 16 3/4 20 VU-20*** 160 ±0.4/0.7 350 105 47 41 41 18 1 25 VU-25*** 210 ±0.4/0.7 350 130 63 55 55 20 11/4 30 VU-30*** 320 ±0.4/0.7 350 138 75 65 65 22 11/2 40 VU-40*** 460 ±0.4/0.7 250 160 80 80 24 2
