首页 > 供应产品 > 【鼎坚传动】三膜片联轴器/步进电机弹性膜片 联轴器可定制

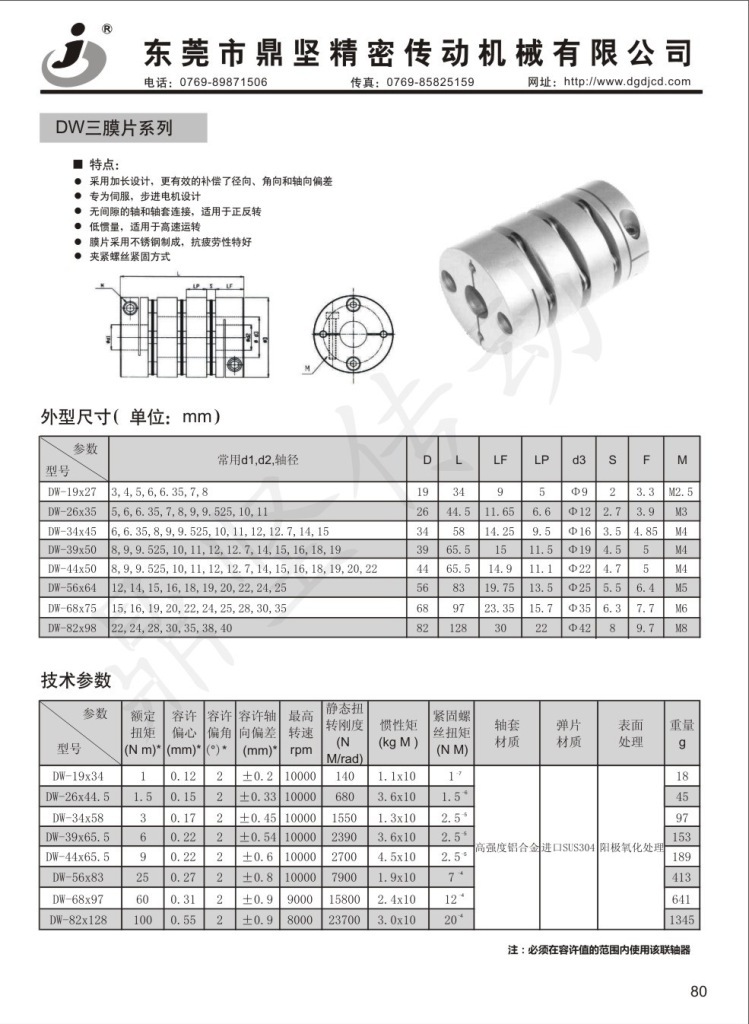

【鼎坚传动】三膜片联轴器/步进电机弹性膜片 联轴器可定制
产品: 浏览次数:556【鼎坚传动】三膜片联轴器/步进电机弹性膜片 联轴器可定制
品牌: 鼎坚传动
公称转矩: 1(N.m)
外形尺寸: 19(mm)
单价: 65.00元/套
最小起订量: 1 套
供货总量: 1000 套
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-12-17 01:35

详细信息
公称转矩 1(N.m)
外形尺寸 19(mm)
许用转速 10000(r/m)
轴孔 3
标准编号 米思米标准
是否进口
联轴器类型 膜片联轴器
品牌 DJCD/鼎坚
型号 DW

是否进口:否标准编号:米思米标准
联轴器类型:膜片联轴器公称转矩:1(N.m)
轴孔:3外形尺寸:19(mm)
许用转速:10000(r/m)

















【价格属性仅供参考,具体欢迎来电详询】

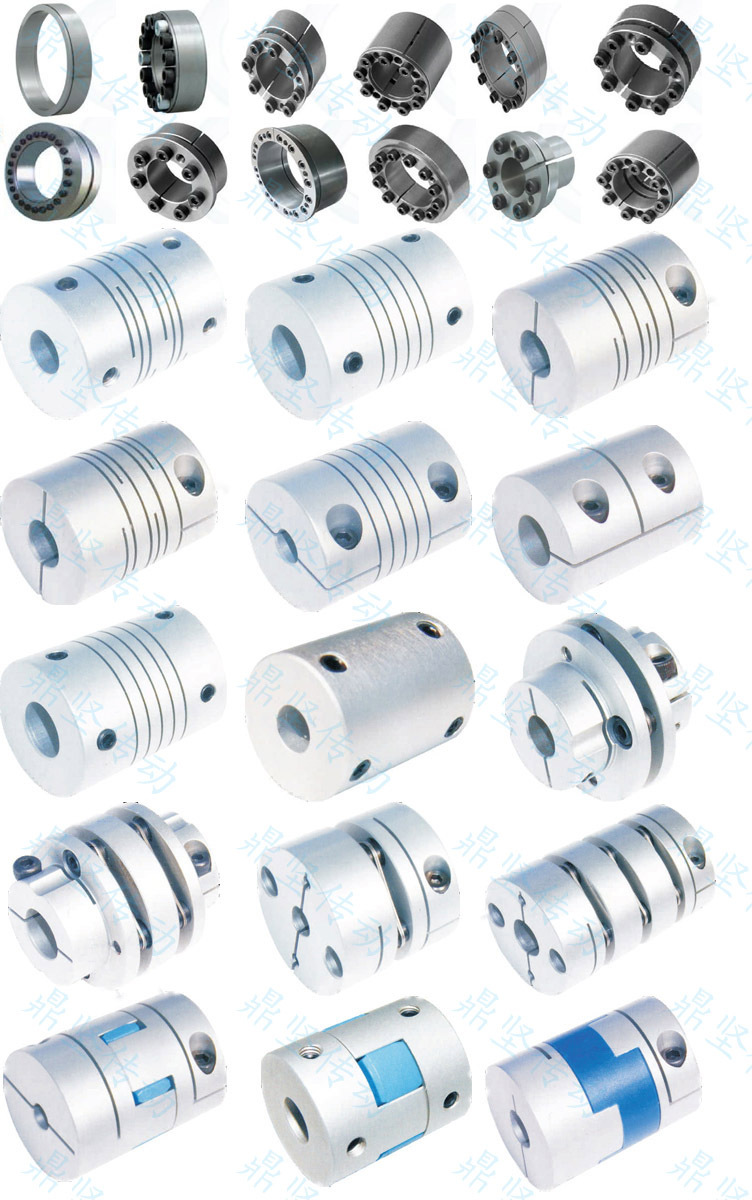

常用的精密联轴器有:弹性联轴器,膜片联轴器,波纹管联轴器,滑块联轴器,梅花联轴器,刚性联轴器


联轴器主要特点:
1、弹性联轴器
(1)一体成型的金属弹性体;
(2)零回转间隙、可同步运转;
(3)弹性作用补偿径向、角向和轴向偏差;
(4)高扭矩刚性和卓越的灵敏度;
(5)顺时针和逆时针回转特性完全相同;
(6)免维护、抗油和耐腐蚀性;
(7)有铝合金和不锈钢材料供选择;
(8)固定方式主要有顶丝和夹紧两种。
2、膜片联轴器
(1)高刚性、高转矩、低惯性;
(2)采用环形或方形弹性不锈刚片变形;
(3)大扭矩承载,高扭矩刚性和卓越的灵敏度;
(4)零回转间隙、顺时针和逆时针回转特性相同;
(5)免维护**抗油和耐腐蚀性;
(6)双不锈钢膜片可补偿径向、角向、轴向偏差,单膜片则不能补偿径向偏差。
3、波纹管联轴器
(1)无齿隙、扭向刚性、连接可靠、耐腐蚀性、耐高温;
(2)免维护**抗油,波纹管形结构补偿径向、角向和轴向偏差,偏差存在的情况下也可保持等速作动


(3)顺时针和逆进针回转特性完全相同;
(4)波纹管材质有磷青铜和不锈钢供选择;
(5)可适合用于精度和稳定性要求较高的系统。
4、滑块联轴器
(1)无齿隙的连接,用于小扭矩的测量传动结构简单;
(2)使用方便、容易安装、节省时间、尺寸范围广、转动惯量小,便于目测检查;
(3)抗油腐蚀,可电气绝缘,可供不同材料的滑块弹性体选择;
(4)轴套和中间件之间的滑动能容许大径向和角向偏差,中间件的特殊凸点设计产生支撑的作用,容许较

大的角度偏差,不产生弯曲力矩,侃轴心负荷降至**低。
5、梅花联轴器
(1)紧凑型、无齿隙,提供三种不同硬度弹性体;
(2)可吸收振动,补偿径向和角向偏差;
(3)结构简单、方便维修、便于检查;
(4)免维护、抗油及电气绝缘、工作温度20℃-60℃;
(5)梅花弹性体有四瓣、六瓣、八瓣和十瓣;
(6)固定方式有顶丝,夹紧,键槽固定。
6、刚性联轴器
(1)重量轻,超低惯性和高灵敏度;
(2)免维护**抗油和耐腐蚀性;
(3)无法容许偏心,使用时应让轴尽量外露;
(4)主体材质可选铝合金/不锈钢;
(5)固定方式有夹紧、顶丝固定。





弹性联轴器:适用于旋转编码器、步进电机;
膜片联轴器:适用于伺服电机、步进电机;
波纹管联轴器:适用于伺服电机;
滑块联轴器:适用于普通微型电机;
梅花联轴器:适用于伺服电机、步进电机;
刚性联轴器:适用于伺服电机、步进电机。
