| 加工定制 | 否 |
|---|---|
| 种类 | 温度 |
| 材料 | 混合物 |
| 材料物理性质 | 绝缘体 |
| 材料晶体结构 | 单晶 |
| 制作工艺 | 集成 |
| 输出信号 | 模拟型 |
| 防护等级 | IP42 |
| 尺寸 | 60*67*43 |
| 连接方式 | 螺纹连接 |
| 品牌 | Siemens/西门子 |
| 型号 | QAD |
用途
管道中水温的采集用于：
• 控制或限制供水温度
• 限制回水温度
• 控制生活热水温度

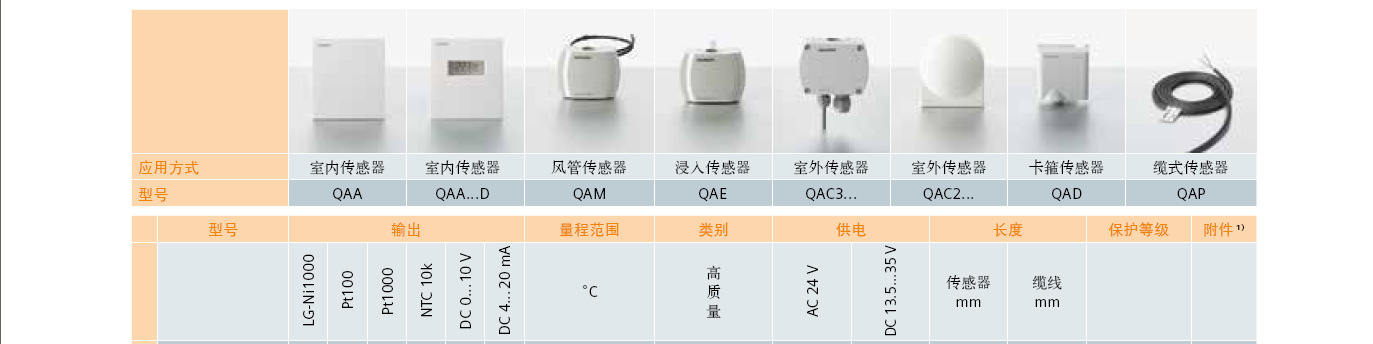

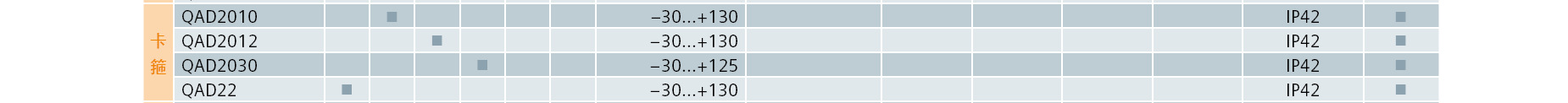

设备组合
技术数据
温度范围 −30...+130 °C
敏感元件 L&S Ni 1000 (薄层元件)
时间常数t63 2 s (参考管道表面)
测量介质 水、其它液体
测量和输出类型 被动的
防护等级 EN 60 529， IP 42
安全等级 EN 60 730 ，III 级
螺钉 **大1x 2.5 mm2
线缆引入 引入线塞栓 Pg 11 金属环适用于线径为5.5...7.2 mm 线缆 能匹配
运行 气候条件 温度 (外壳) 湿度 (外壳) 符合 IEC 721-3-3 等级 3K5 –5...+50 °C 5...95 % r.h.
运输 气候条件 温度 湿度 机械条件 符合IEC 721-3-2 等级 2K3 –25...+70 °C <95 % r.h. 等级 2M2
底板 PA-GF35
盖板 ASA Luran S
可调卡箍带 不锈钢
包装 厚纸板
底板 银灰, RAL 7001
盖板 浅灰, RAL 7035
没有包装 0.072 kg
有包装 0.083 kg
工程注意事项
允许线长取决于传感器使用的控制器类型。它们被指定在相应控制器的技术资料中.
安装注意事项
根据应用，传感器必须按下列要求安装：
• 用于供水温度控制： 在供热环路上：
− 如果水泵安装在供水管上，传感器直接安装在水泵后面
− 如果水泵安装在回水管上，传感器安装在混合阀后的1.5～2 m处
• 用于回水温度限制： 传感器应安装在能准确采集所限定温度的回水管上。
传感器安装位置必须是水完全混合处。
管道在传感器附近不能被保温层覆盖。
传感器安装位置应该是线缆不从上面穿入。
