| 工件材质 | 铝合金 |
|---|---|
| 类型 | 抛光 |
| 打样周期 | 1-3天 |
| 加工周期 | 16天及以上 |
| 年最大加工能力 | 8888888（件） |
| 年剩余加工能力 | 8888888（件） |
加工机械型号：
| |
精密平面研磨抛光机ZD630B-A系列
| 精密平面研磨抛光机ZD630B-B系列 |
| |
精密平面研磨抛光机ZD630B-C系列 | 精密双面研磨抛光机ZS640BS系列 |
设备用途：
本系列平面抛光机适合于高精密大型的单双平面研磨抛光与小型工件的量产。例如：大型模具、手机面板、大型玻璃、导光板、陶瓷板、阀片、五金零部件。
设备原理
1、此设备为精密研磨抛光设备，被磨、抛材料放于研磨盘上，研磨盘逆时钟转动，工件自传，加压气缸对工件施压，工件与研磨盘作相对运转摩擦，来到研磨抛光目的。
2、此设备配合高精密平面研磨机使研磨盘平整度达到±0.002MM，确保高精密零部件加工的稳定性，大大节省时间。
设备特点
1、此系列平面抛光机工件加压采用压重气缸加压的方式，压力可调；
2、此平面研磨机采用按钮控制或PLC程控，速度可调，操作方便。
3、可根据客户需求定制不同大小尺寸设备。

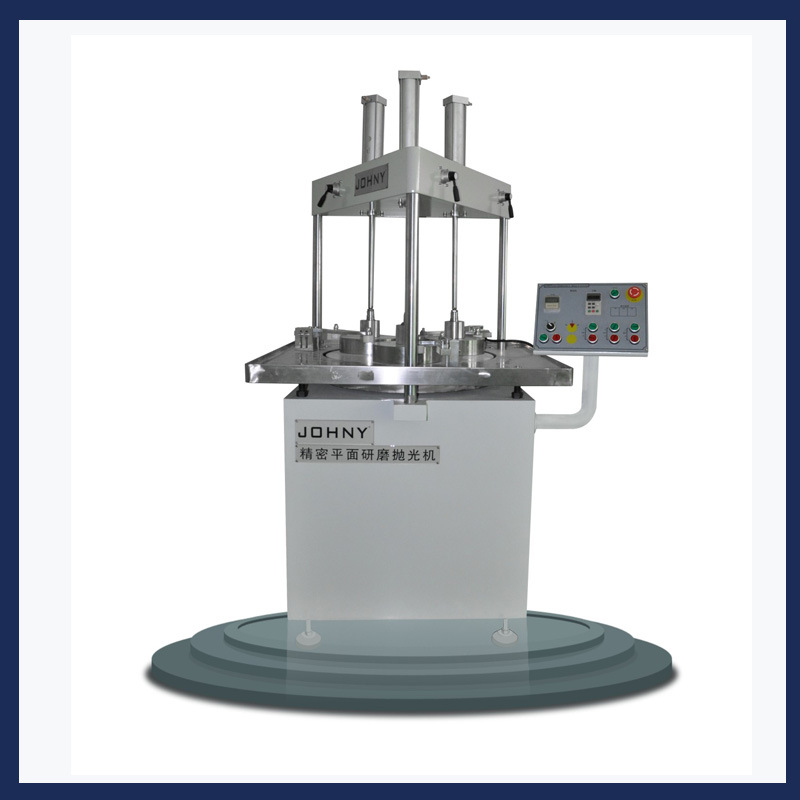

ZD630B系列
用途：
可广泛应用于各类材料的单面研磨抛光，特别是针对超薄工件、越大工件、易碎工件有明显的加工优点。
特点：
1、采用日本“SMC”气缸及气动元件精密高压，使用过程中性能稳定、操作方便。
2、选用进口电子元件自制研发的电子数字界面，操作方便、性能稳定、防水效果特好。
3、工作台手动调整升、降工作操作方便。
4、变频控制，实现软起动、软停止、无冲击。
5、冷却系统，在工作中大大减小了盘面与工件的摩擦热量。
6、气动加压、减压，提高生产效率，减轻了工人的工作负荷。
7、可选择三个工位同时操作，或者单个工位操作上、下模式。
ZS640BC系列
精密平面研磨抛光机
用途：
可广泛应用于多种材料的双面研磨抛光，研磨后可达到≤0.002mm的平面误差，使用性能稳定。
主要配置
1、采用日本“SMC”气动元件、精密调压、压力重量可的控制在±2kg，可完成大工件、超薄工件的高精密加工要求，且使用过程中性能稳定。
2、采用进口电器元件自制研发独特的电子数字界面，操作方便、防水效果特好。
3、上磨盘快升、快降、缓升、缓降四个动作集中于触模屏上，操作方便。
4、齿圈自动升降和点动升降、功能即方便取放工作，又满足改变了游行轮的高低位置要求。
5、整机的传动运作采用单独电机拖动，使四种速度独立调速，各转速可调至不同工艺的加工要求及修盘需要。
6、变频控制，实现软起动、停止、正反转无冲击。

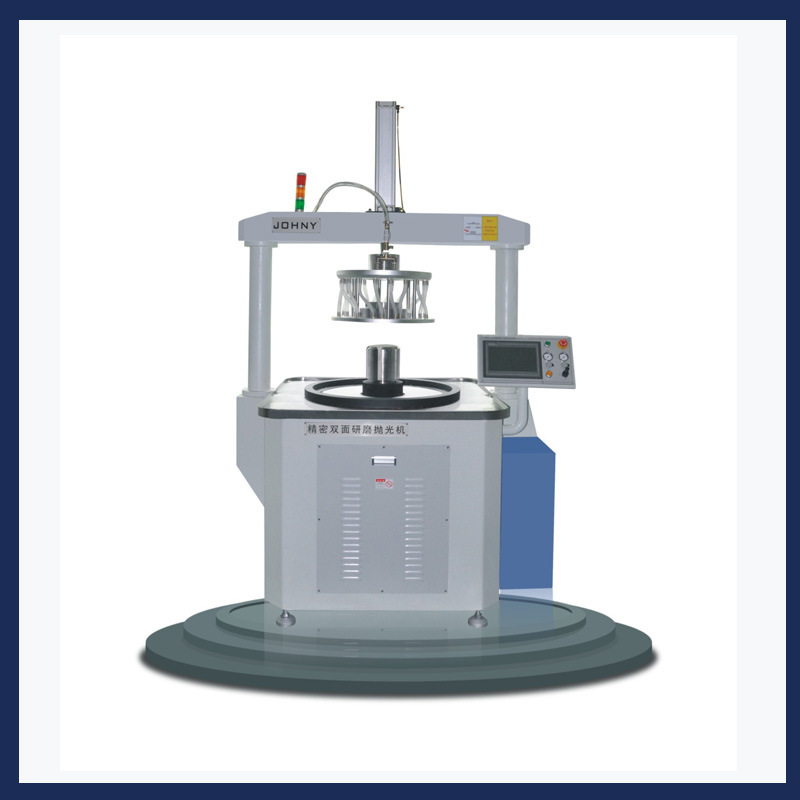

ZS640BS系列
精密平面研磨抛光机
用途：
可广泛应用于多种材料的双面研磨抛光，研磨后可达到≤0.002mm的平面误差，使用性能稳定。
主要配置
1、采用日本“SMC”气动元件、精密调压、压力重量可的控制在±2kg，可完成大工件、超薄工件的高精密加工要求，且使用过程中性能稳定。
2、采用进口电器元件自制研发独特的电子数字界面，操作方便、防水效果特好。
3、上磨盘快升、快降、缓升、缓降四个动作集中于触模屏上，操作方便。
4、齿圈自动升降和点动升降、功能即方便取放工作，又满足改变了游行轮的高低位置要求。
5、整机的传动运作采用单独电机拖动，使四种速度独立调速，各转速可调至不同工艺的加工要求及修盘需要。
6、变频控制，实现软起动、停止、正反转无冲击。
ZD910B系列
精密平面研磨抛光机
用途：
可广泛应用于各类材料的单面研磨抛光，特别是针对超薄工件、超大工件、易碎工件有明显的加工优点。
特点：
1、采用日本“SMC”气缸及气动元件精密高压，使用过程中性能稳定、操作方便。
2、选用进口电子元件自制研发的电子数字界面，操作方便、性能稳定、防水效果特好。
3、工作台手动调整升、降工作操作方便。
4、变频控制，实现软起动、软停止、无冲击。
5、冷却系统，在工作中大大减小了盘面与工件的摩擦热量。
6、气动加压、减压，提高生产效率，减轻了工人的工作负荷。
7、研磨机有4个磨头，砝码带驱动装置，大大减少了转速不同步的烦脑，提高了产品精度的一致性；
8、研磨盘可以正、反方向同时转动，也可以单向设定；
9、可选择四个工位同时操作，也可以单个上、下操作；
规格说明 | ZD910 |
研磨盘直径（mm） | 910 |
最大加工工件直径（mm） | 350 |
研磨盘转速（r.p.m） | 0~60 |
夹具数量 | 4 |
气压（Mpa） | 0.6 |
总功率（KW/380V） | 7kw |
重量（KG） | 2300kg |
外形尺寸（w*d*h）mm | 1500*1500*2300 |
|
|
规格说明 | ZS640系列 |
研磨盘直径（mm） | 460 |
最大加工工件直径（mm） | 110 |
最小加工工件直径（mm） | 0.2mm |
研磨盘转速（r.p.m） | 0~60 |
夹具数量 | 6 |
气压（Mpa） | 0.6 |
总功率（KW/380V） | 4kw |
重量（KG） | 1000kg |
外形尺寸（w*d*h）mm | 1200*1100*2400 |
|
|
耗材系列：
树脂铁盘
采用日本技术生产的合成铁盘，树脂铁盘替代进口合成铁盘，比传统的国产铁盘，铸铁盘，研磨效率高20%，寿命长30%到50%，为广大客户节约了成本，提高了工作效率。
产品详细:合成铁盘别名树脂铁盘,主要由铁粉与树脂合成,切削力强,无气孔,耐磨性好.性能较稳定,在目前市场上得到良好的评价 。
产品特征
外观:淡青色
厚度:14mm
硬度:180
粒度:100目--800目
特性：用来天粗，切削力快，但纹路比较粗。
应用范围:不锈钢,铜件,石英玻璃,氧化铝陶瓷等产品的粗磨工序中。
附:具体尺寸可按客户要求订做,常用规格为 ø460, ø630, ø910,并可根据客户要求开螺旋槽和方格槽.
研磨铜盘
采用日本技术生产的合成铜盘、树脂铜盘替代进口合成铜盘，它的作用主要取决于，它有较高的切削力，比压铸铜盘的切削力要快一倍以上，有些不锈钢件，不想上铁盘的原因就在这里，另外合成铜盘的厚度也较厚，可以做到25MM厚，是压铸铜盘不能实现的厚度。当然振动法合成铜盘的铜粉比例是较高的，大约占85%-90%以上，固含量较高，对切削硬性金属都有较不错的效果。
产品特征
外观：浅红色
厚度：14mm
硬度：80-120
粒度：200目-500目
特性：用于开粗，切削力慢一点，但研磨后纹路比较细，用于精磨，效率较高，纹路比较细，给后续抛光节省时间；
产品适用范围： LED芯片蓝宝石衬底，半导体晶圆，硅片，光纤接口，泵元件，液晶玻璃，石晶片底，相机镜头，复印机反光镜，记录光盘，水晶玻璃制品，显微镜载玻片，反光镜，发动机配件，印刷电路板，垫片，压缩机配件，刀片，活塞环，阀门板，轴承圈，散热片，刹车片，起阀器，压缩硬盘模板，宝石等。
附:具体尺寸可按客户要求订做,常用规格为ø460, ø630, ø910,并可根据客户要求开螺旋槽和方格槽.
本司还提供砂盘，铝盘，绒布，黄皮，白皮，黄皮，毡布，海绵垫等粗细研磨抛光皮耗材供应。
研磨抛光液类
研磨液:
东莞市莞研通过十几年的产品开发，打样经验，精心调试出适合各种不同材质的工件所需研磨液。
抛光液：
东莞市莞研通过十几年的产品开发，打样经验，精心调试出适合各种不同材质的工件所需抛光液。

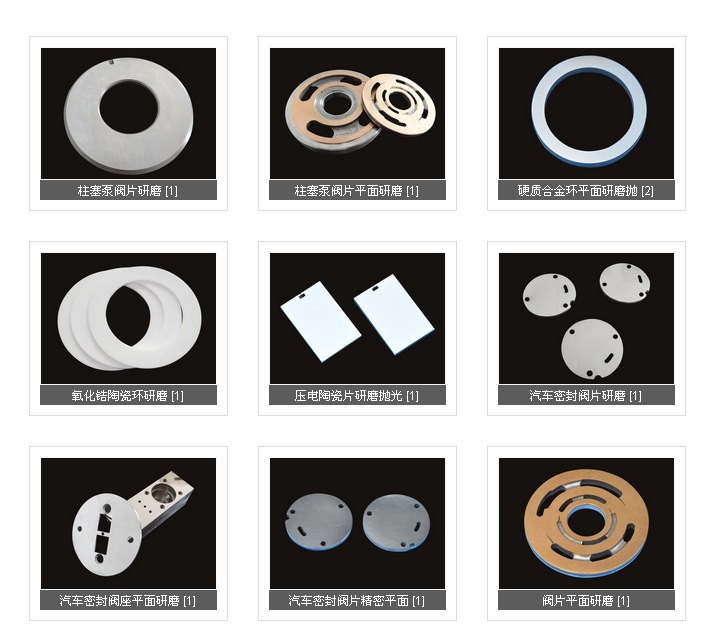

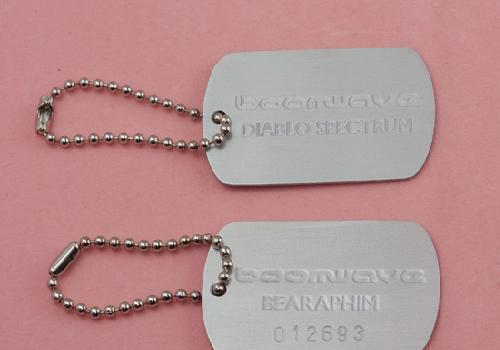

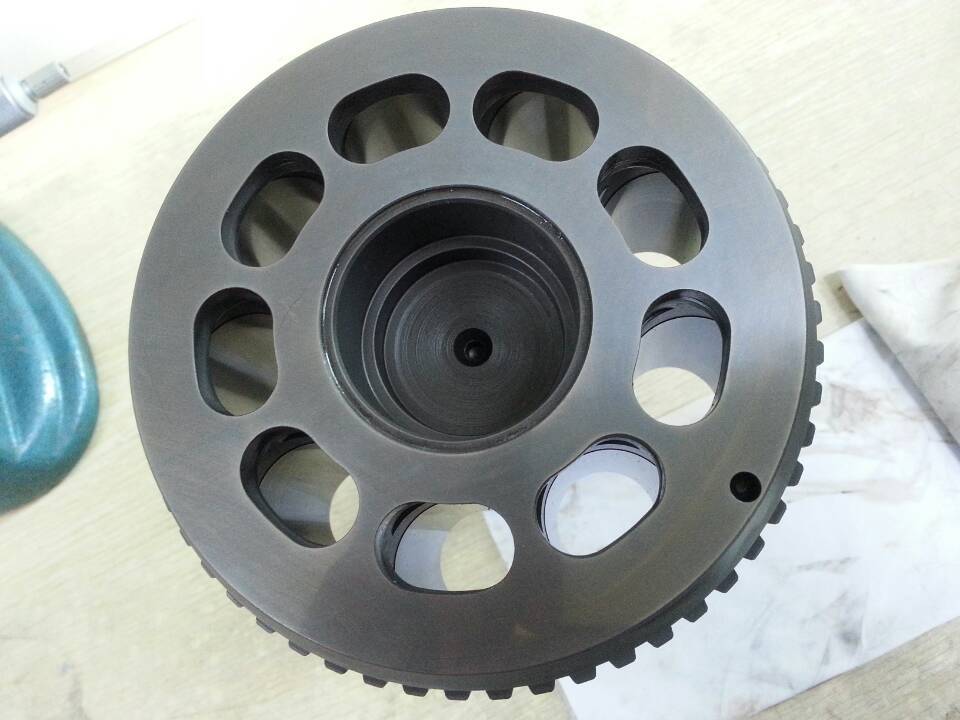

加工案例：

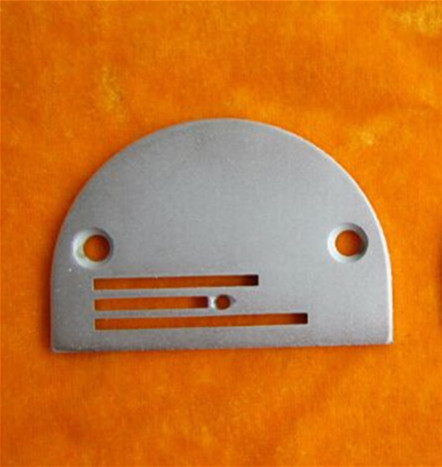

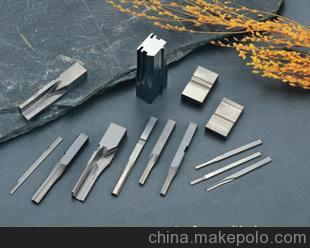

模具类：

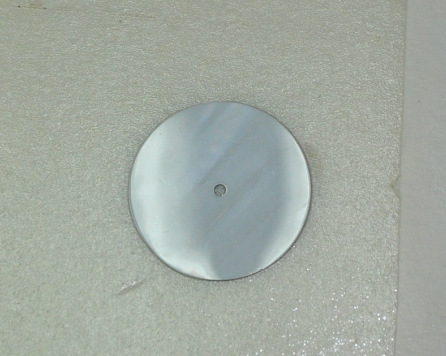

阀门类：

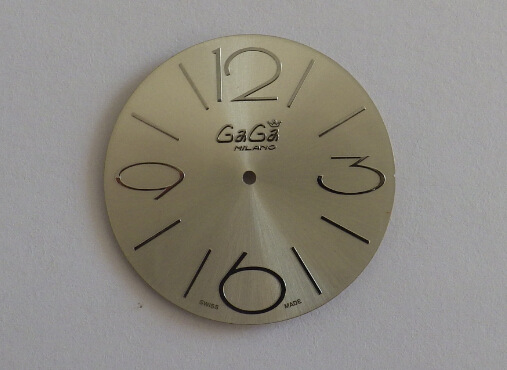

手表类：

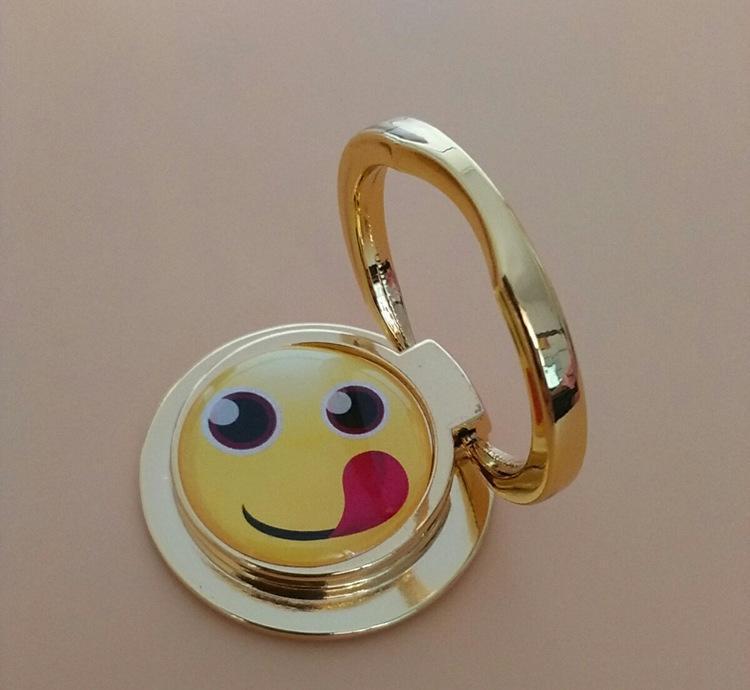

手机配件：

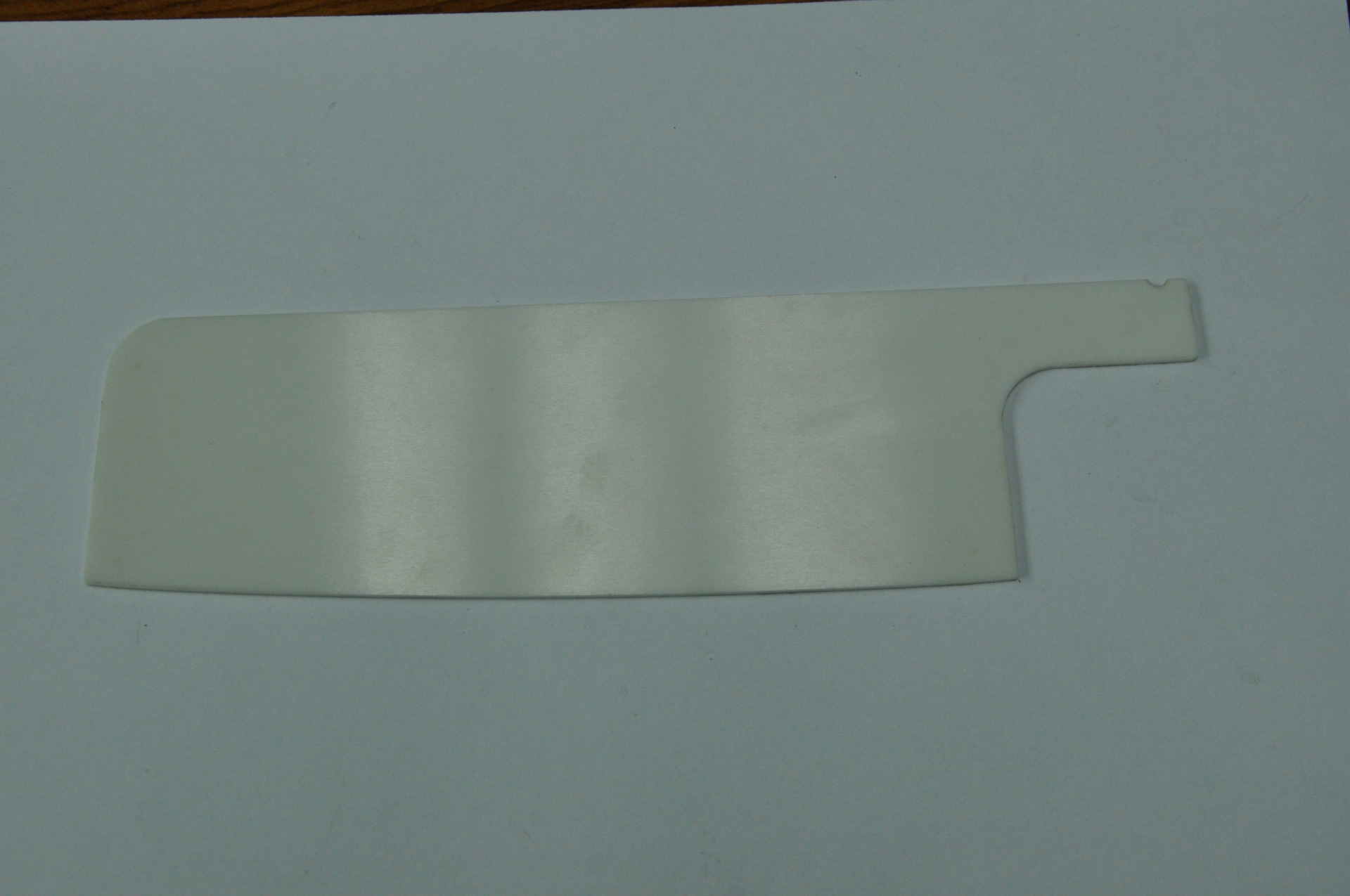

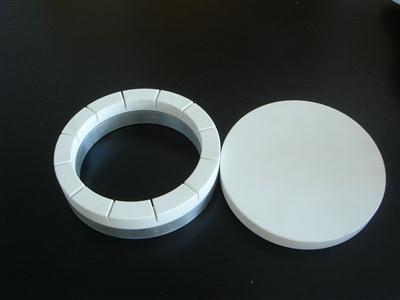

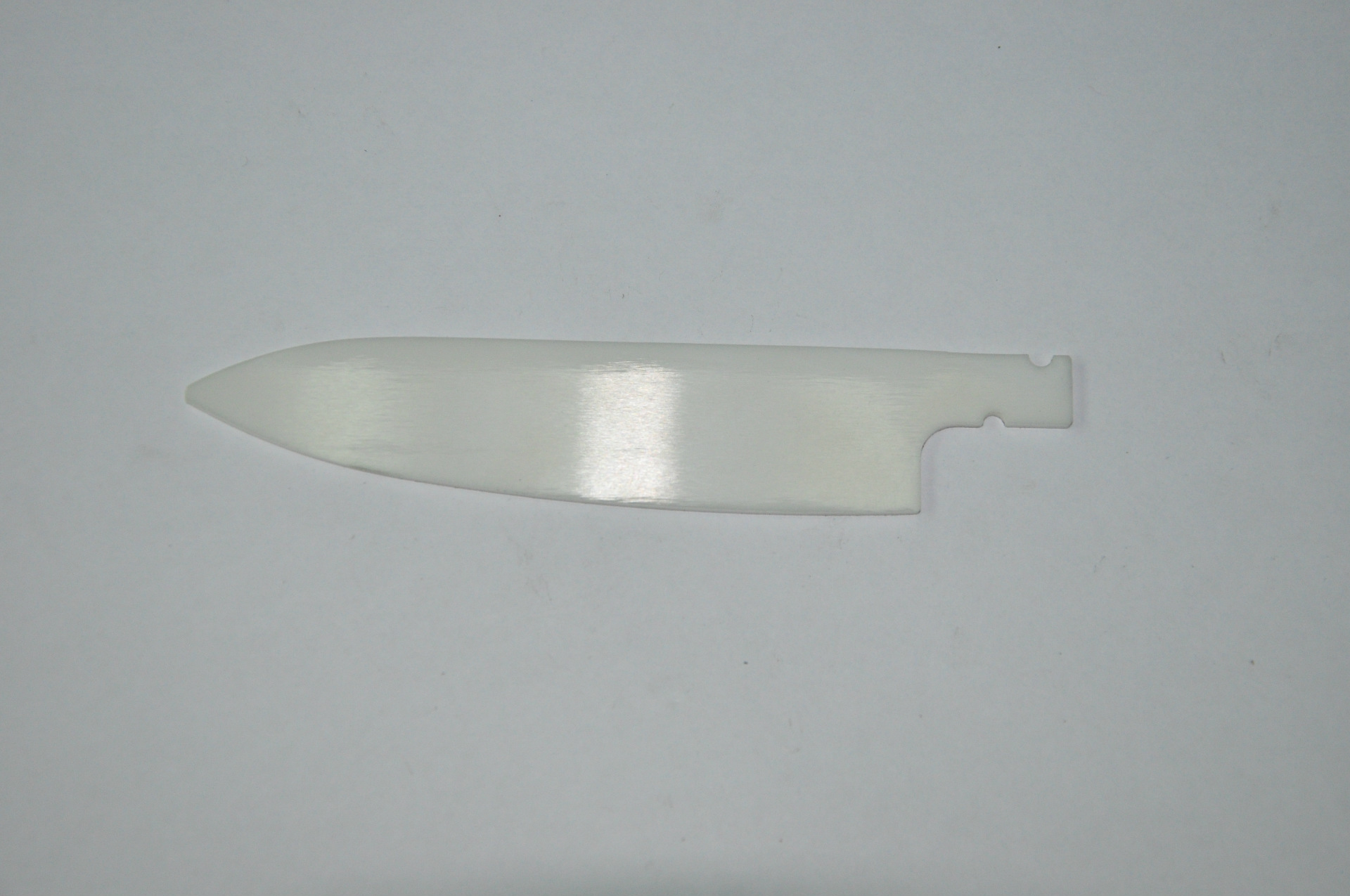

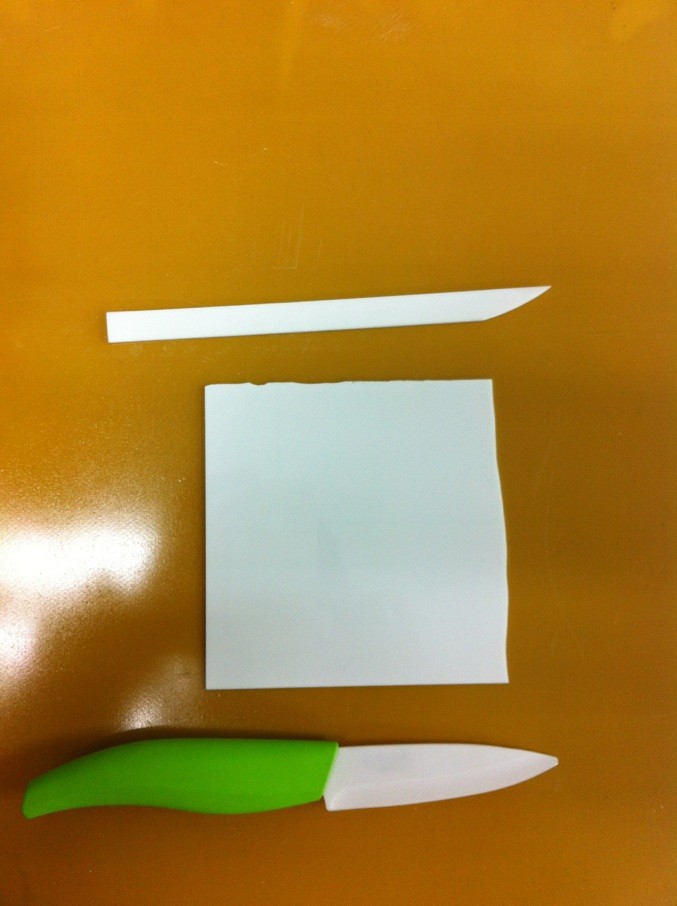

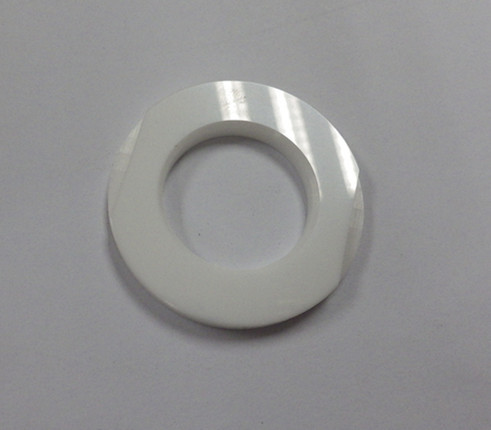

陶瓷片：

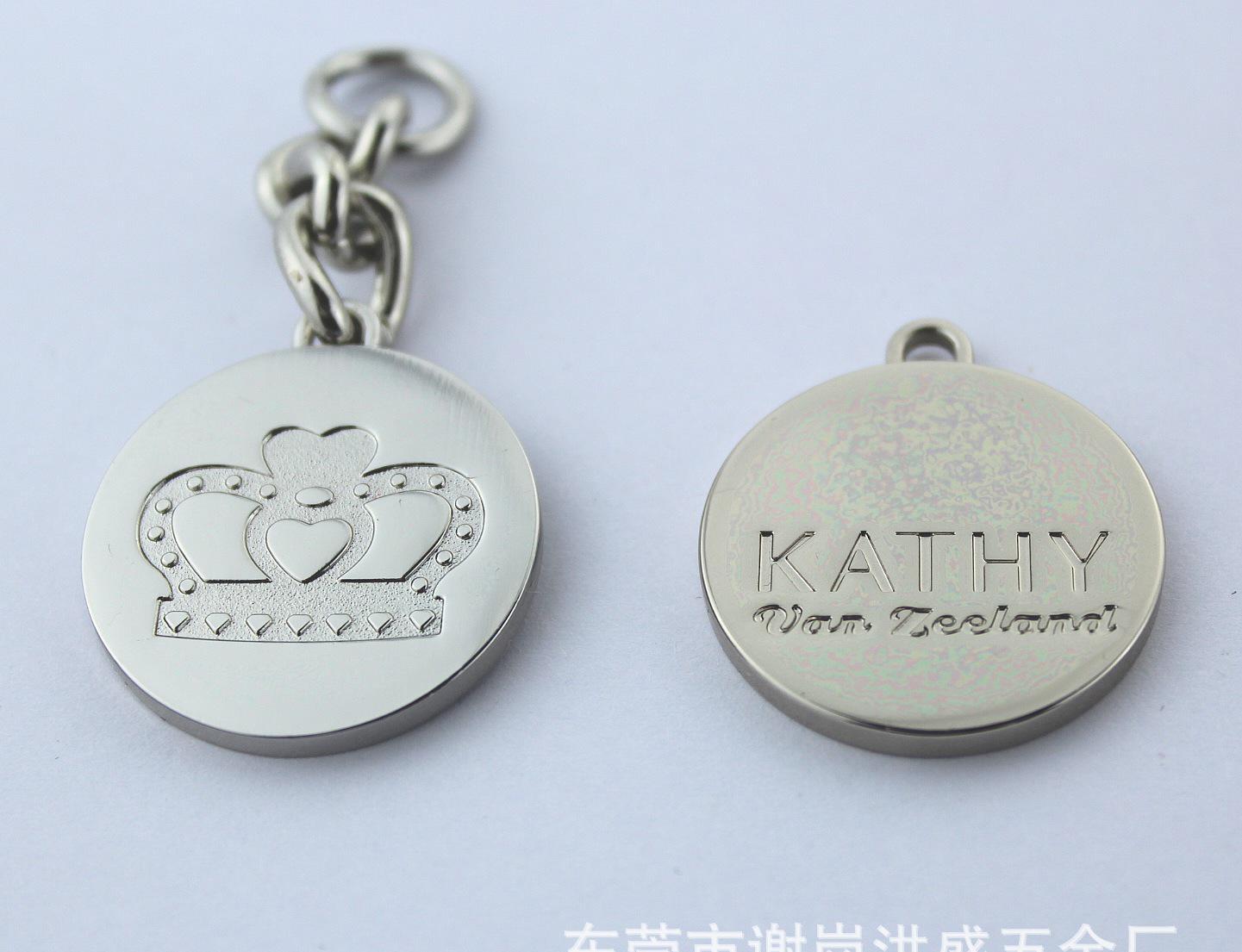

工艺品：

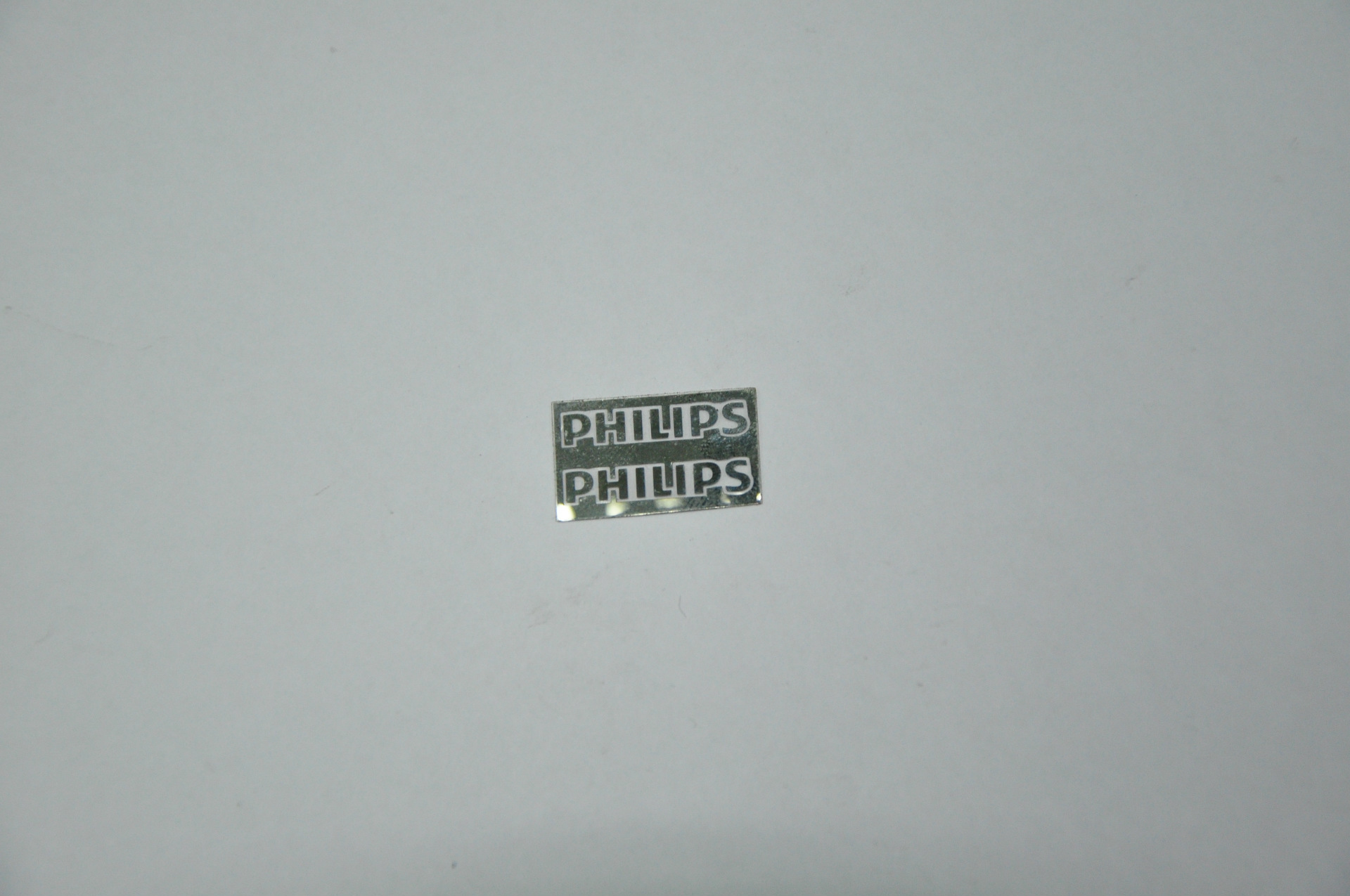

精密电子：
公司介绍：
东莞市莞研精密电子五金有限公司（Dongguan Guanyan Electron Metonls CD.,LTD）拥有先进的生产技术及生产设备,有完整、科学的质量管理体系。以“铸造精品，精益求精”为宗旨,赢得业界的好评。
专业生产销售平面研磨抛光，双面研磨抛光机及等系列产品来料加工服务经营项目有各种五金金属抛光加工，平面工件研磨抛光加工，异形曲面工件研磨抛光加工，产品广泛应用于超硬材料精密工具加工以及半导体硅晶片、光学玻璃、陶瓷、液晶、手表玻璃、宝石、各种法兰、阀片、密封件、刀片等金属及非金属的零部件。
公司凭借丰富的生产管理经验、品质管理经验及精湛的技术队伍，将全力以赴的协助各客户在研磨抛光方面遇到的各种难题，为新老客户提供优质的产品及专业的服务。公司建有专业的产品开发打样实验室,可免费为客户提供研磨抛光实验及技术支持。欢迎各界客户朋友来电咨询、考察、洽谈。
地址：广东省东莞市凫山金华街28号
QQ:980140095
微信：13316699872
电话：0769-82223949
手机：13316699872

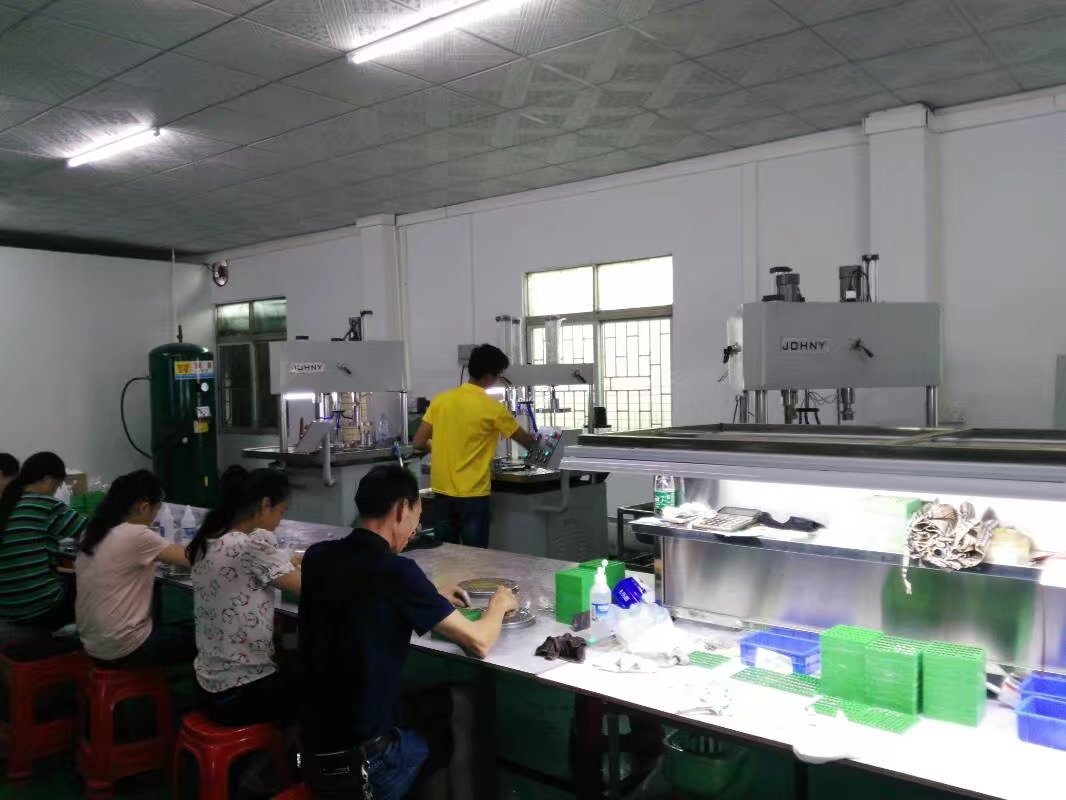

工厂及车间图片：
