| 适用机床 | 其它 |
|---|---|
| 是否批发 | 是 |
| 是否库存 | 是 |
| 品牌 | TBI |
| 型号 | BF15 |

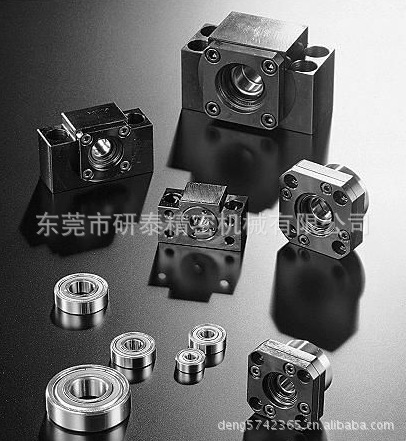

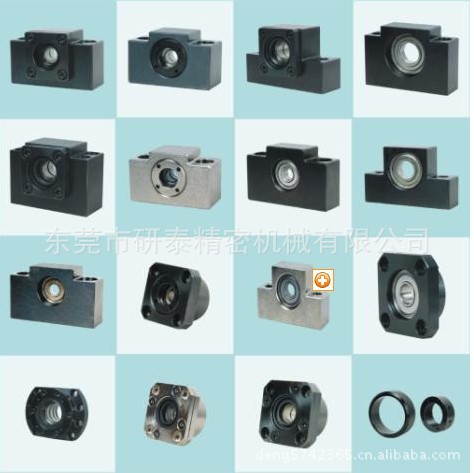

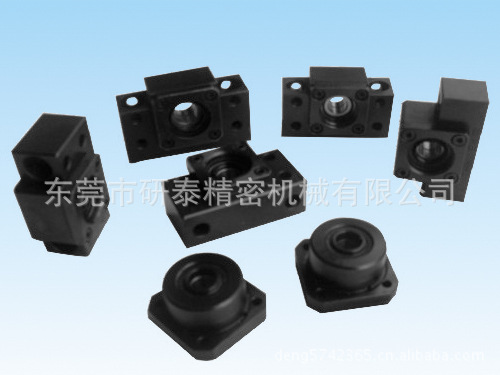

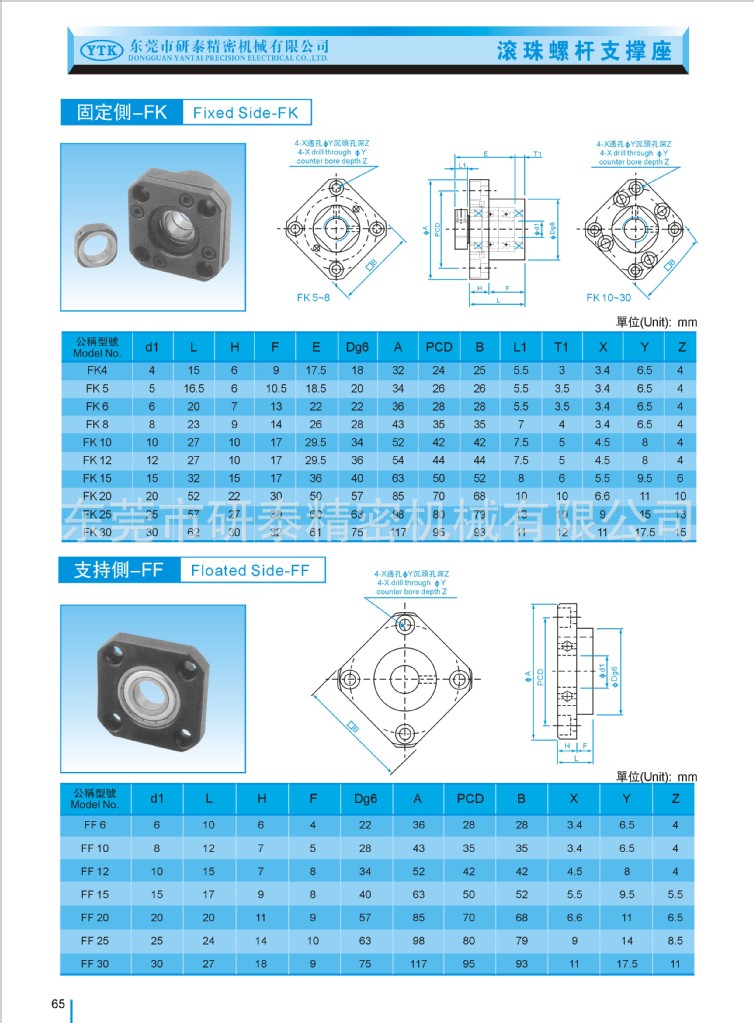

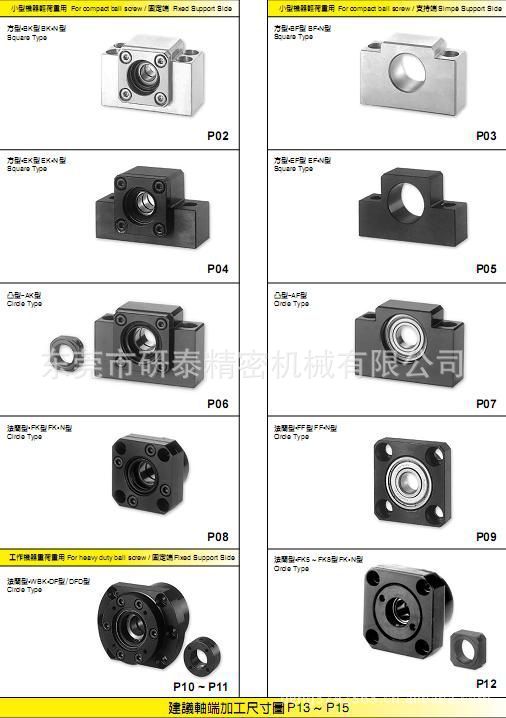

产品详细| 滚珠丝杆支撑座的种类主要有 1. 丝杆支撑座－FK 标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座**修改日期： 2. 重负荷支撑座－WBK 标准支撑座，规格与NSK相同。为滚珠丝杆两侧专用重负荷型支撑座**修 3. 螺母支座－MGD 滚珠丝杆用的标准螺母支撑座。 4. 螺帽支座－MC 滚珠丝杆用的标准螺母支撑座。 5. 锁固螺帽（RN） 标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。 6. 丝杆支撑座－AK 标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。 7. 丝杆支撑座－EK 标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。 8. 丝杆支撑座－BK 标准品丝杆支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。 安装方法滚珠丝杆支撑座结构及安装 ◎支撑座有8个型号，对标准滚珠螺杆库存品的轴端、成品，预备了标准化的支撑座 EK、 EF、FK、FF型，对一般滚珠螺杆预备了标准支撑座AK、AF、BK、BF型。 固定侧装有经预压调整的JIS5级或P0级的角接触滚珠轴承，可依选用螺杆等级做**符 合经济的搭配。 高精度稳定的回转性能。 ◎支撑侧使用深沟槽滚珠轴承。 ◎支撑座EK、BK、FK和AK型的内部轴承含有适量的锂皂基润滑脂，用特殊密封。所以 这些型号能够长期使用。 安装程序 安装支撑座 (1)将固定侧安装到螺杆上。 (2)将固定侧插入，拧紧锁紧螺帽，用垫块和内六角固定螺栓将其固定。 (3)支撑侧轴承用止动环固定到螺杆轴上，并装入支撑侧支撑座。 注1：请勿将支撑单元拆解。 注2：螺杆轴插入支撑单元时，注意请不要将油密封垫片的凸缘球翻。 注3：用内六角固定螺栓压紧垫块时，为防止松弛请将内六角固定螺栓涂上粘结剂後再拧紧。 另外在严酷的条件下使用时，还必须采取措施防止其他零部件的松池，详细情况请与HCH上海汉承联系。 工作台程基座上的安装 (1)使用支座把滚珠螺杆螺帽安装在工作台时，将螺帽插入支座并暂时拧紧。 (2)将固定侧暂时拧紧到基座上。 这时，请将工作台靠近固定侧支撑单元并对准轴中心，调整工作台使基能平滑移动。 ◎以固定侧为基准时，请调整滚珠螺杆螺帽与工作台或支座内之间保持一定间隙。 ◎以工作台为基准时，用薄垫片调整（角型支撑单元用）、或将螺帽外表面与安装部内面之间 留一定间隙（圆型支撑座用）进行调整。 (3)将工作台靠近固定侧支撑单元，并对准轴中心，使工作台往返数次，一直调整到螺帽整个行 程都能平滑运动，并暂时将支撑座拧紧在基座上。 确认精度及完全拧紧支撑单元 ◎用千分表一边测试滚珠螺杆轴端的摆动及轴向间隙，一边按顺序完全拧紧滚珠螺杆的螺帽、 螺帽支座、固定侧、支撑侧。 与马达的连接 (1).将马达支座安装到基座上。 (2).用联轴节将将马达与滚珠螺杆连接起来。(注意安装精度) (3).请注意进行充分的试车运行。 |

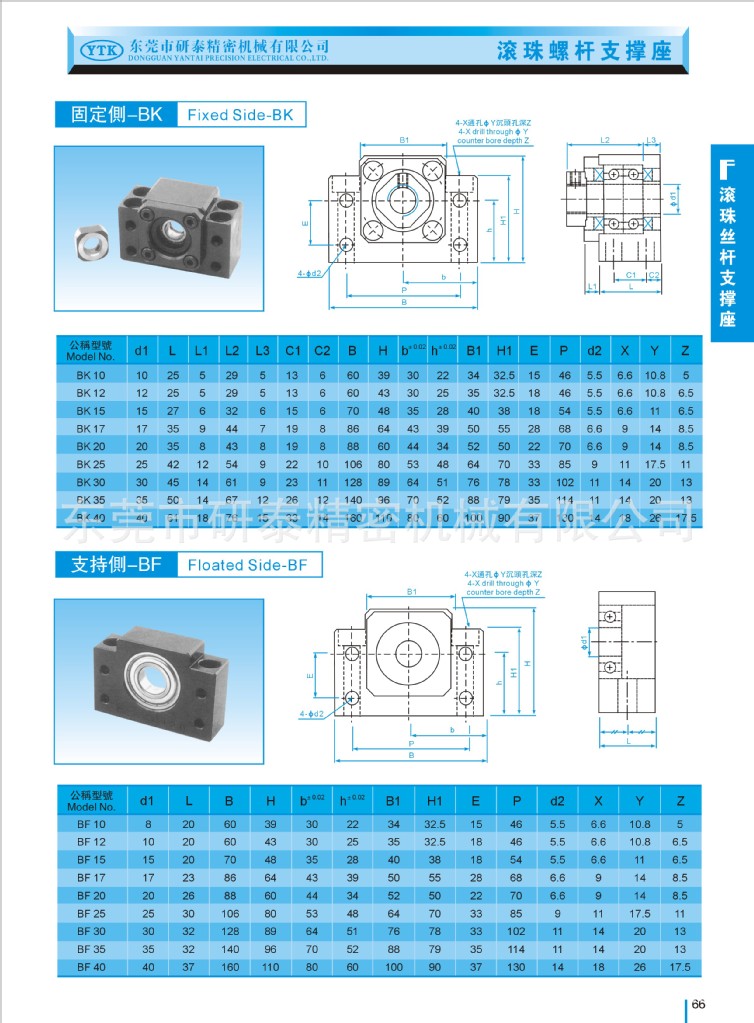

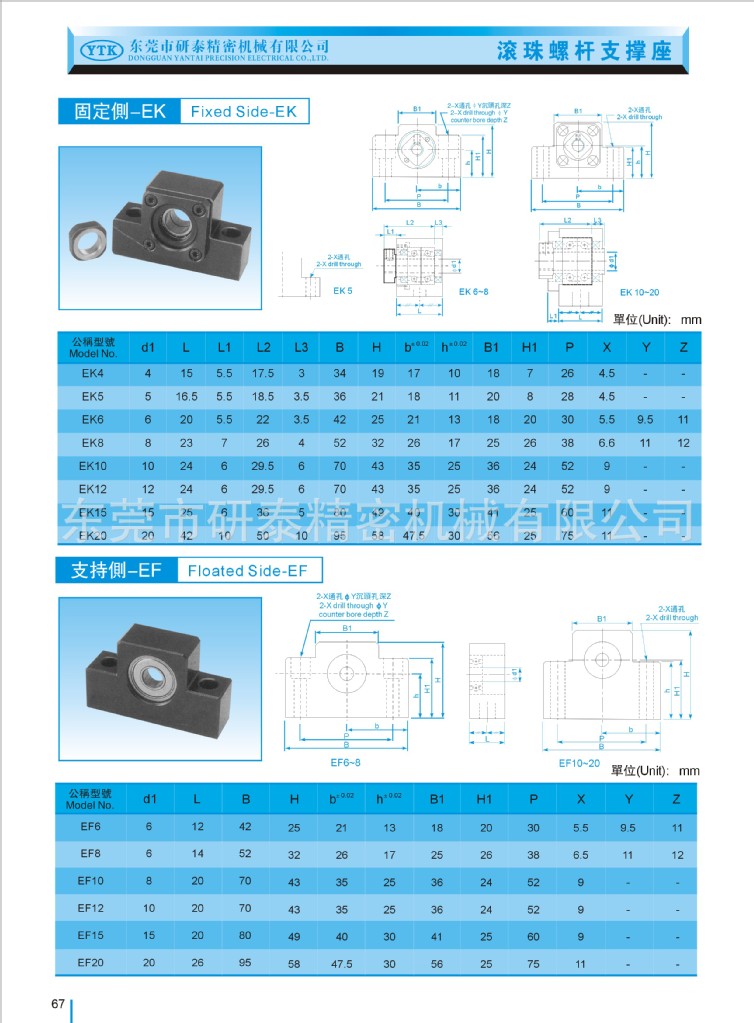

产品详细说明 滚珠丝杆支撑[1]座是连接丝杆和电机的轴承，构造与特长对标准滚珠螺杆库存品的轴端成品，预备了标准化的支撑单元EK、EF型，对一般滚珠螺杆预备了标准的支撑单元BK、BF型。固定侧的支撑单元装有经预压调整的JIS5级的角接触球轴承。特 别是在EK6、8的超小型式中，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。 支撑侧的支撑单元使用深沟球轴承。支撑单元EK、BK型的内部轴承中装入了适量的锂皂基润滑脂，用特殊密封垫圈进行密封，能直接安装，长期使用。**轴承的采用 考虑到与滚珠螺杆在刚性上的均衡，使用高刚性低扭矩的角接触球轴承（接触角30°、自由组合）。同时，超小型支撑单元EK6、8装有为超小型滚珠螺杆所开发的超小型角接触球轴承。这种轴承接触角是45°，球径小、球数多，是具有高刚性、高精度的超小型角接触球轴承，能获得稳定的回转性能。（2）支撑单元的形状 支撑单元有角型和圆型系列，可根据用途选择。（3）小型且安装简便支撑单元是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后**可直接进行装配，既降低了装配工时，又可提高装配精度
专业批发：
一、直线光轴、镀铬棒、62度轴承钢、交叉导轨；
二、直线轴承、单轴心导轨、双轴心导轨、交叉导轨；
三、台湾TBI、ABBA、STAF直线导轨、台湾TBI、ABBA滚珠丝杆、丝杆固定座；
四、自润轴承、高周波轴心、台湾CPC微型导轨；
五、工业铝型材、铝型材配件等等各种自动化生产线；
