本公司供应沧州精宏SWLD2.5M-0.55KW沧州精宏 SWLD2.5M-0.55KW 是 河北 50db 立式，质量保证，欢迎咨询洽谈。

一、概述。

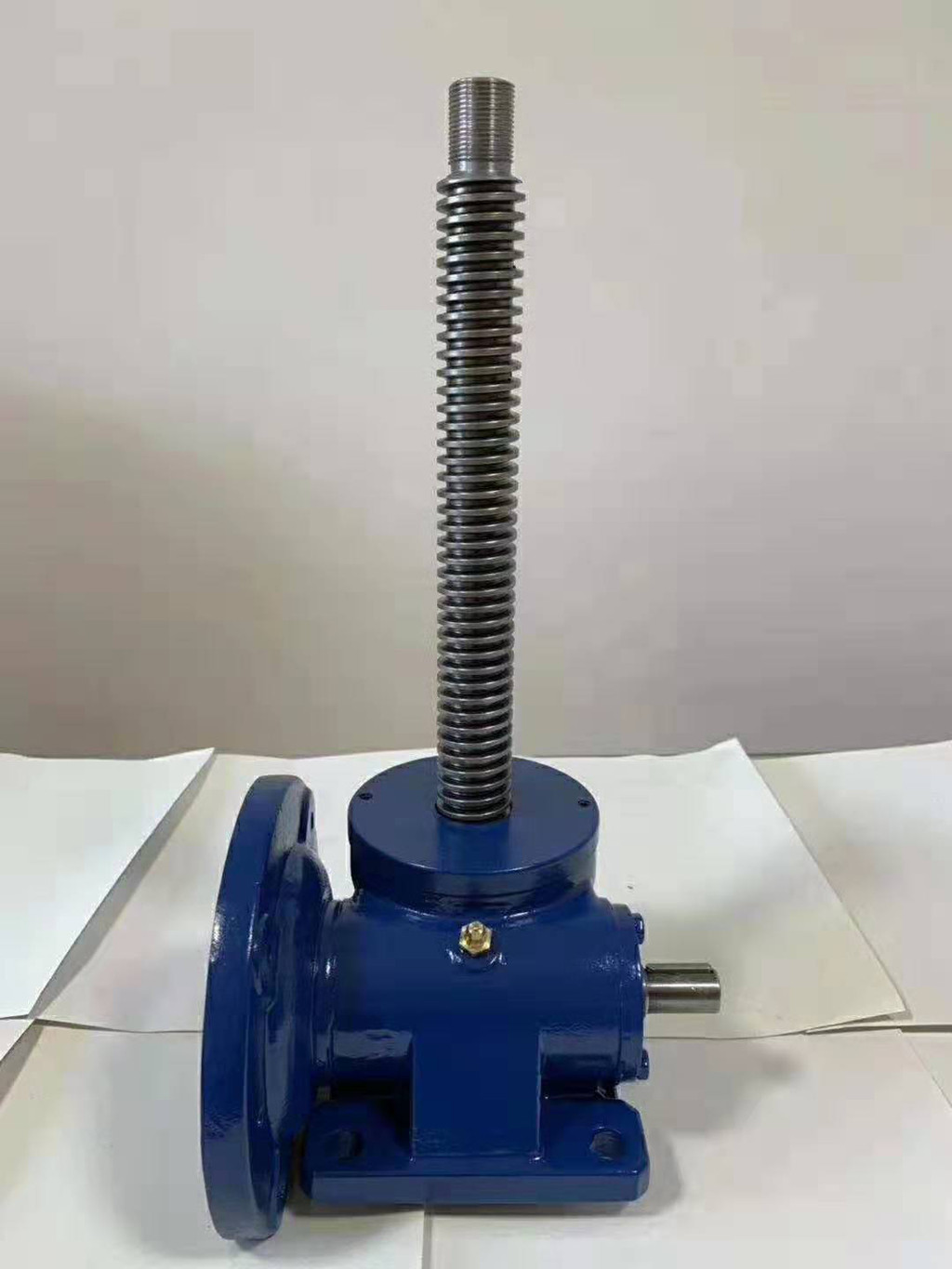

  SWL系列蜗轮丝杆升降机是一种基础起重部件，符合标准JB/T8809-1998，原国标JB/Z04391-86标准。SWL蜗轮丝杆升降机可广泛用于机械、冶金、建筑、化工、医疗、文化卫生等各个行业。SWL升降机承载能力2.5--120T，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。SWL丝杆升降机具有提升、降落、推进、翻转等多种功能，SWL丝杆升降机可以单台或组合使用，能按一定程序准确地控制调整提升或推进速度，可以用电动机或其他动力直接带动，也可以手动。SWL丝杆升降机高的输入转速为1500r/min,大的提升速度为2.7m/min、SWL蜗轮丝杆升降机有不同的结构型式和装配形式，提升高度按用户的要求制造，SWL丝杆升降机可以自锁，
二、SWL丝杆升降机型式和标记。
1.SWL丝杆升降机结构型式。
1型---丝杆同时作旋转运动和轴向移动，
2型---丝杆作旋转运动，丝杆上的螺母作轴向移动。
2.SWL升降机装配形式。
升降机每种结构型式又分为两种装配形式，
A型----丝杆向上移动。
B型--丝杆向下移动。
A型--螺母向上移动。
B型--螺母向下移动。
3.丝杆头部型式。
1型结构型式的丝杆头部分为：I圆柱型、II法兰型、III螺纹型和IV扁头型四种型式。
2型结构型式的丝杆头部分为：I圆柱型和III螺纹型两种型式。
4.传动比。
升降机分为两种传动比，即普通P和慢速M。
5.丝杆的防护。
1型升降机的防护分为：基本型、防旋转型F和带防护罩型Z。
2型升降机丝杆的防护分为：基本型、带防护罩型Z。
6.SWL丝杆升降机标记示例。

三、SWL 丝杆升降机订货说明。
1.订货时请按产品的型号格式写清楚产品型号包括提升力的规格、普通或慢速、结构型式、装配方式、丝杆头部型式、行程、附加要求等等。
2.对附加要求中的防转装置，双导向套、防护罩的结构型式及防护罩的尺寸，及其他不明确的技术问题，请咨询我公司。
3.SWL系列升降机为 原国标QWL系列。
四、SWL外形尺寸图。

五、SWL升降机的主要性能参数。

六、升降机的选型说明。
根据丝杆行程和提升负荷，找出所需的升降机型号，再查提升力和提升速度表，校核提升速度是否满足要求。
例： 已知提升负荷为F=20KN，丝杆行程=400，提升速度V=0.65m/min，式求所需的升降机。
根据F=20KN,丝杆行程=400mm，选择SWL5升降机，再查提升力和提升速度表核对SWL5升降机在20KN负荷下只允许0.526m/min的速度，只有重选大型号的升降机。再查提升和提升力速度表得知SWL10在20KN负荷允许提升速度为1.44m/min而满足要求。
七、SWL升降机的说明。
1.当压力负荷减小时，提升高度可随之增大。
2.在提升不同的负荷时，所允许的扭矩、功率、转速也不同，且不同工作持续率的MXA功率也不同。
3.1型结构采用油脂润滑，随着温度的升高应及时补充润滑剂。
4.表中的效率为用油脂润滑条件下的参数。
5.工作期间应及时更换润滑剂。
6.工作环境温度为-20-80℃。
7.在静止状态一般可以自锁，
八、升降机的安装使用与维护。
1.当压力负荷减小时，提升高度可随之增大。
2.在提升不同的负荷时，所允许的扭矩、功率、转速也不同，且不同工作持续率的**大功率也不同。
3.升降机安装调整底座平面，使丝杆受力与轴心线方向一致。
4.升降机主动轴直接与电动机联接时，需采用弹性联轴器，用手转动须灵活。
5.升降机采用锂基润滑脂润滑，使用中须定期加油，三个月应清洗换油一次。
6.安装好后的升降机应先进性空载空转，逐步加载。正常情况下运转平稳，无冲击、噪音及漏油等现象。
I型结构采用油脂润滑，加入专用减速机润滑脂00 随着温度的升高应及时补充润滑
7.油。II型结构可采用稀油润滑，注入24#气缸油。
8.表中的效率为用油脂润滑条件下的参数。
9.工作期间应及时更换润滑剂，每班注油或润滑脂一次，保证蜗轮蜗杆有充足的油脂润滑减少磨损。
10.工作环境温度：-20-80摄氏度。
11.在静止状态一般可以自锁。
