| 型号/Mode | AF800-15 | AF900-20 | QSL-80 |
| 接管口径/Port size | G1 ½" | G2" | G3" |
| 最高使用压力/Max. Working pressure | 1.0MPa | ||
| 保证耐压力/Ensures Pressur Resistance | 1.5MPa | ||
| 环境及流体温度/Environment & Fluid Temperature | -5~60℃(但未冻结)/(Not Frozen) | ||
| 过滤精度/ Filter Precision | 标准/Standard:5um | ||
| 保护杯罩/ Protective Cover | 有Yes | ||
| 水杯,视水窗材质/Material of Water Cup | 聚碳酸酯/PC | ||
| 额定流量/Rating Flow | 12000L/min | 20000L/min | 28000L/min |
| 型号/Mode | AR825-15 | AR925-20 | QTY-80 |
| 接管口径/Port size | G1 ½" | G2" | G3" |
| 最高使用压力/Max. Working pressure | 1.0MPa | ||
| 保证耐压力/Ensures Pressur Resistance | 1.5MPa | ||
| 环境及流体温度/Environment & Fluid Temperature | -5~60℃(但未冻结)/(Not Frozen) | ||
| 构造/Structure | 内部先导式溢流型先导空气常泄孔/Internal Pilot and Overflow Venthole | ||
| 调压范围/Adjustable Pressure Range | 0.05~0.85Mpa | ||
| 压力表/Gauge | G46-10-02 | ||
| 额定流量/Rating Flow | 12000L/min | 20000L/min | 28000L/min |
| 规格/Specification | |
| 项目/型号Item/Model | AR925 |
| 接口螺纹/Pipe Thread | G2 |
| @额定流量/Rating Flow(L /min) | 20000 |
| 最高使用压力/Max Working Pressure(Mpa) | 1.0 |
| 保证耐压力/Ensured Pressure Resistance(Mpa) | 1.5 |
| 环境及流体温度/Environment&Fluid Temperature | -5~60℃（但未冻结）/(Not Frozen) |
| 构造/Structure | 内部先导式溢流型先导空气常泄孔/Internal Pilot and Overflow Venthole |
| 调压范围/Adjustable Pressure Range(Mpa) | 0.05~0.85 |
| 压力表/Gauge | G 46-10-02 |
气源处理三联件：
【亚德客系列】有：AC2000、BC2000、BC3000、BC4000、398-8、398-15、398-25；
【SMC系列】有：AC2000-01、AC2000-02、AC3000-02、AC3000-03、AC4000-04、AC4000-06、AC5000-06、AC5000-10。气源处理二联件：
【亚德客系列】有：AFC2000、BFC2000、BFC3000、BFC4000、399-8、399-15、399-25；
【SMC系列】有：AC2010-01、AC2010-02、AC3010-02、AC3010-03、AC4010-04、AC4010-06、AC5010-06、AC5010-10；
SFC200（SFC-02）、SFC300（SFC-03）、SFC400（SFC-04）。过滤减压阀：
【亚德客系列】有：AFR2000、BFR2000、BFR3000、BFR4000、397-8、397-15、397-25；
【SMC系列】有：AW2000-01、AW2000-02、AW3000-02、AW3000-03、AW4000-04、AW4000-06、AW5000-06、AW5000-10；
SFR200（SFR-02）、SFR300（SFR-03）、SFR400（SFR-04）。油雾器：
【亚德客系列】有：AL2000、BL2000、BL3000、BL4000、396-8、396-15、396-25；
【SMC系列】有：AL2000-01、AL2000-02、AL3000-02、AL3000-03、AL4000-04、AL4000-06、AL5000-06、AL5000-10；
QIU-8、QIU-10、QIU-15、QIU-20、QIU-25、QIU-32、QIU-40、QIU-50。减压阀：
【亚德客系列】有：AR2000、BR2000、BR3000、BR4000、395-8、395-15、395-25；
【SMC系列】有：AR2000-01、AR2000-02、AR3000-02、AR3000-03、AR4000-04、AR4000-06、AR5000-06、AR5000-10；
QTY-8、QTY-10、QTY-15、QTY-20、QTY-25、QTY-32、QTY-40、QTY-50。空气过滤器：
【亚德客系列】有：AF2000、BF2000、BF3000、BF4000；
【SMC系列】有：AF2000-01、AF2000-02、AF3000-02、AF3000-03、AF4000-04、AF4000-06、AF5000-06、AF5000-10；

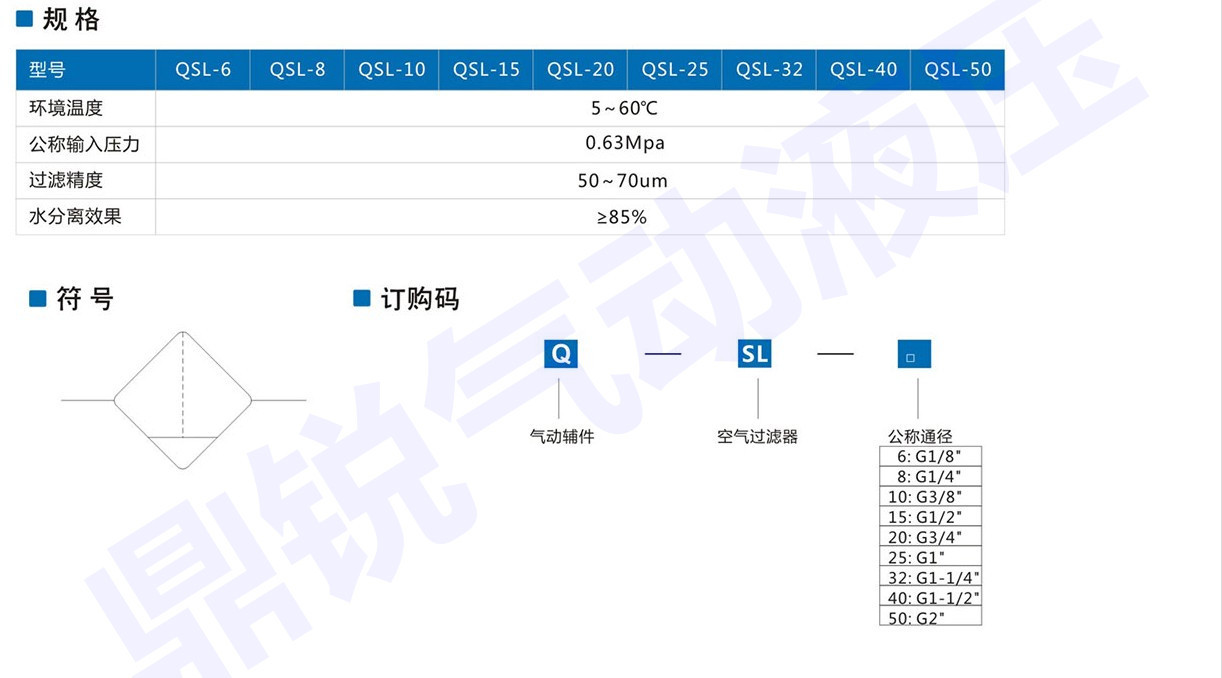

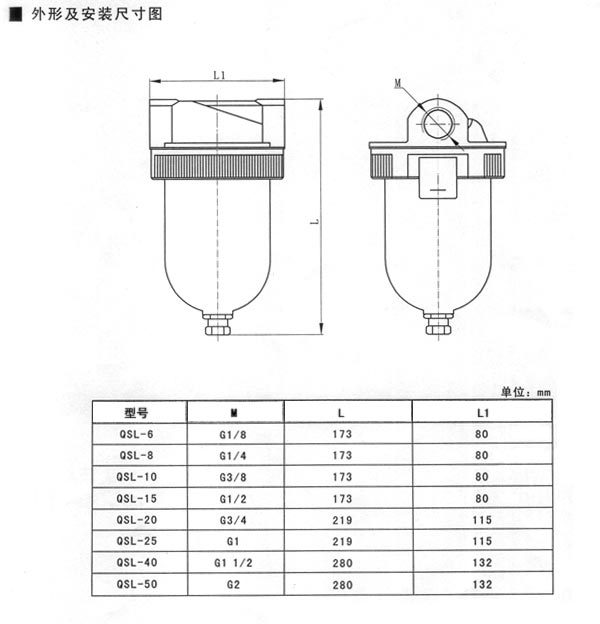

QSL-8、QSL-10、QSL-15、QSL-20、QSL-25、QSL-32、QSL-40、QSL-50。
气压传动系统中，气源处理件是指空气过滤器、减压阀和油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！过滤度一般为50-75μm，调压范围为0.5-10Mpa，如需过滤精度为5-10μm，10-20μm，25-40μm，及调压为0.05-0.3Mpa，0.05-1Mpa三大件无管连接而成的组件称为三联件。三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的最后保证。三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。空气过滤器和减压阀组合在一起可以称为气动二联件。还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。
空气过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。
减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。
油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。
安装：
气源处理件使用说明：
1、过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。
2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。旋转钮向右为调高出口压力，向左旋转为调低出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。
3、给油器的使用方法：给油器使用JIS K2213输机油（ISO Vg32或同级用油）。加油量请不要超过杯子八分满。数字0为油量最小，9为油量最大。自9-0位置不能旋转，须顺时针旋转。

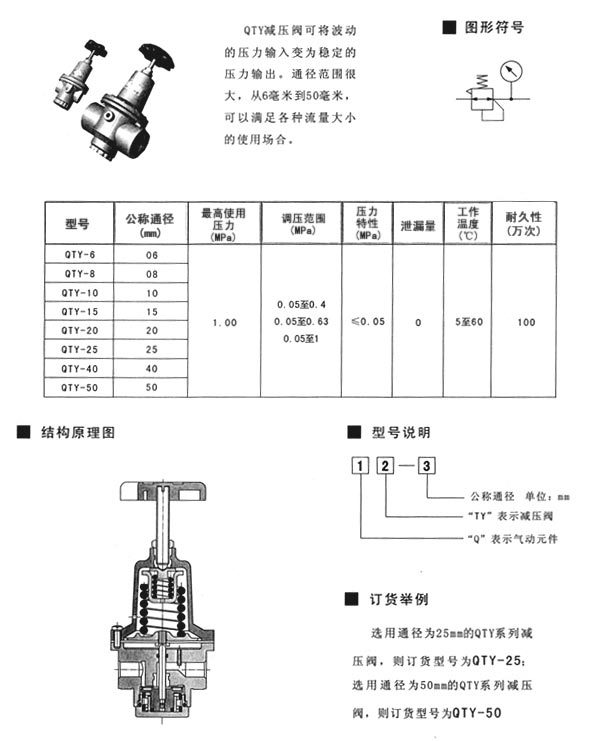

不锈钢减压阀QTY系列DN15 DN20 DN25 DN40 DN50的具体参数
不锈钢减压阀系列有:不锈钢减压阀QTY系列DN15 DN20 DN25 DN40 DN50.空气减压阀（调压阀）是气动系统用来减压和积压的压力控制元件。它采用进气节流减压，靠力的平衡和溢流稳压。调解手柄，可获得规定范围内的任意压力，产品出厂配有压力表。不锈钢减压阀不锈钢减压阀QTY系列DN15 DN20 DN25 DN40 DN50列空气减压阀又称为国产老型号调压阀,直动型空气减压阀,溢流型空气减压阀。
不锈钢减压阀QTY系列DN15 DN20 DN25 DN40 DN50空气减压阀主要性能参数
最大输入压力：1MPa
调压范围：0.05—0.85MPa
环境介质温度：-40—60℃
不锈钢减压阀QTY系列DN15 DN20 DN25 DN40 DN50空气减压阀安装和使用
1、调压阀可以任意位置安装，但尽可能垂直方向安装（手柄在顶上或在下面）。
2、安装时须按阀体上箭头所示方向进行配管安装，该方向即为气体流动方向。
3、调压阀可单独使用，但调压阀进气口前端设置分水滤气器效果更佳。因未经分水滤气器过滤的空气的冷凝水，油污及灰尘会堵塞调压阀，使调压阀动作不良。若下游回路需要给油，油雾器应安装在不锈钢减压阀QTY系列DN15 DN20 DN25 DN40 DN50出气侧。当与分水滤气器、油雾器组合使用时，应按分水滤气器安装于进气方向最前面，调压阀次之，最后是油雾器。
4、安装不锈钢减压阀不锈钢减压阀QTY系列DN15 DN20 DN25 DN40 DN50调压阀时，要先将连接配管内的灰尘，切屑清除干净，配管螺纹应与调压阀连接螺纹相同，配管不可过量旋入，端部应留1.5-2个螺纹宽度。
5、安装调压阀时其底部螺纹处要留出60mm以上空间，以便维修。使用范围：空气减压阀系列产品用于气动系统封闭回路中，保持压缩空气压力近于恒定。
主要规格/特殊功能
产品规格： 一个气压系统的操作可靠性及使用寿命与压缩空气之处理是有很大关系的。压缩空气中的不纯物，例如：污垢、锈、尘土以及空气中可能因冷凝而积下来的液体部分都能对气动系统造成很大的伤害。这些污杂物在滑动面或密封面上都会有加速元件的磨损、妨碍组件的功能操作及使用寿命。另外，空气压缩机启动或关闭，其所造成的压力波将不利于系统的操作功能。要消除这些不利影响，每一气动系统应装上气源处理元件。 气源处理件包括过滤器、减压阀、过滤减压阀、油雾器以及组成的二联件、三联件。采用标准化的模块设计，能任意组合和分解，产品设计合理，调整方便，能满足各种气动系统的使用要求。 过滤器采用新颖的旋风叶片设计，分水效率高，并带差压排水装置，能自动排水。 减压阀采用平衡式进气结构，具有稳定性好，精度高，反应灵敏等特点。 油雾器是气动系统中提供润滑作用的元件，具有设计新颖，调节方便等优点。气源处理三联件：
【亚德客系列】有：AC2000、BC2000、BC3000、BC4000、398-8、398-15、398-25；
【SMC系列】有：AC2000-01、AC2000-02、AC3000-02、AC3000-03、AC4000-04、AC4000-06、AC5000-06、AC5000-10。
气源处理二联件：
【亚德客系列】有：AFC2000、BFC2000、BFC3000、BFC4000、399-8、399-15、399-25；
【SMC系列】有：AC2010-01、AC2010-02、AC3010-02、AC3010-03、AC4010-04、AC4010-06、AC5010-06、AC5010-10；
SFC200（SFC-02）、SFC300（SFC-03）、SFC400（SFC-04）。
过滤减压阀：
【亚德客系列】有：AFR2000、BFR2000、BFR3000、BFR4000、397-8、397-15、397-25；
【SMC系列】有：AW2000-01、AW2000-02、AW3000-02、AW3000-03、AW4000-04、AW4000-06、AW5000-06、AW5000-10；
SFR200（SFR-02）、SFR300（SFR-03）、SFR400（SFR-04）。
油雾器：
【亚德客系列】有：AL2000、BL2000、BL3000、BL4000、396-8、396-15、396-25；
【SMC系列】有：AL2000-01、AL2000-02、AL3000-02、AL3000-03、AL4000-04、AL4000-06、AL5000-06、AL5000-10；

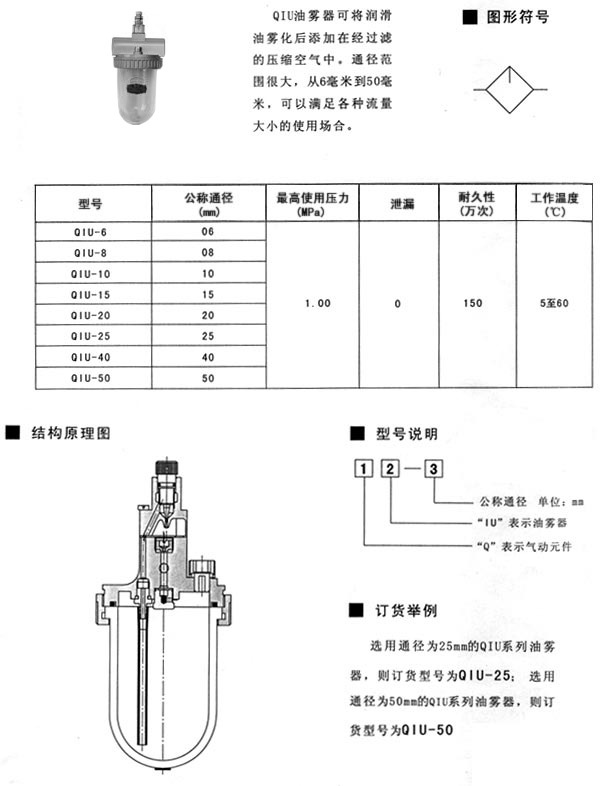

QIU-8、QIU-10、QIU-15、QIU-20、QIU-25、QIU-32、QIU-40、QIU-50。
减压阀：
【亚德客系列】有：AR2000、BR2000、BR3000、BR4000、395-8、395-15、395-25；
【SMC系列】有：AR2000-01、AR2000-02、AR3000-02、AR3000-03、AR4000-04、AR4000-06、AR5000-06、AR5000-10；
QTY-8、QTY-10、QTY-15、QTY-20、QTY-25、QTY-32、QTY-40、QTY-50。

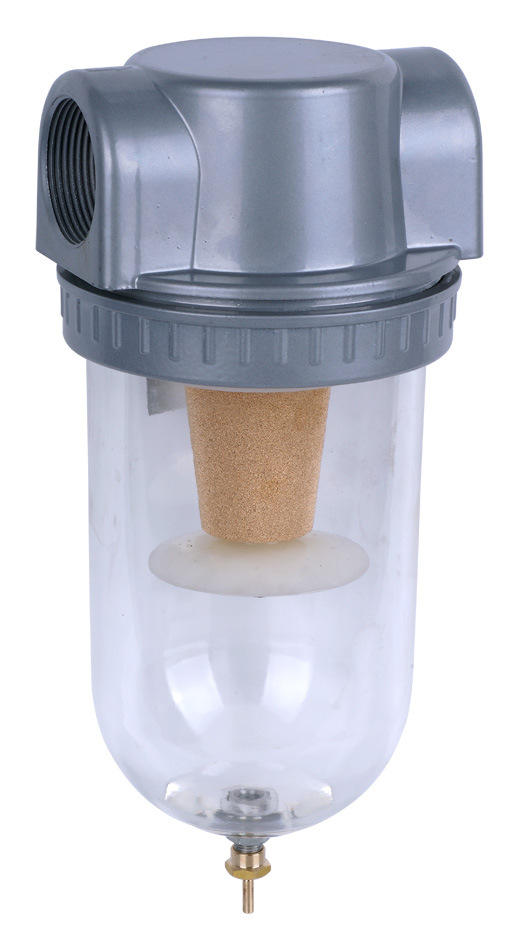

空气过滤器：
【亚德客系列】有：AF2000、BF2000、BF3000、BF4000；
【SMC系列】有：AF2000-01、AF2000-02、AF3000-02、AF3000-03、AF4000-04、AF4000-06、AF5000-06、AF5000-10；
QSL-8、QSL-10、QSL-15、QSL-20、QSL-25、QSL-32、QSL-40、QSL-50。
气压传动系统中，气源处理件是指空气过滤器、减压阀和油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！过滤度一般为50-75μm，调压范围为0.5-10Mpa，如需过滤精度为5-10μm，10-20μm，25-40μm，及调压为0.05-0.3Mpa，0.05-1Mpa三大件无管连接而成的组件称为三联件。三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的最后保证。三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。空气过滤器和减压阀组合在一起可以称为气动二联件。还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。
空气过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。
减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。
油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。
安装：
气源处理件使用说明：
1、过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。
2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。旋转钮向右为调高出口压力，向左旋转为调低出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。
3、给油器的使用方法：给油器使用JIS K2213输机油（ISO Vg32或同级用油）。加油量请不要超过杯子八分满。数字0为油量最小，9为油量最大。自9-0位置不能旋转，须顺时针旋转。
气源处理件：
鼎锐气动是一家专业生产气动元件企业，已有多年生产的历史。公司自创办开始就凝聚了一批高科技人员，广泛应用新的科学技术严谨的质量管理，已通过ISO9001国际质量体系认证，鼎锐品牌的气动元件已被越来越多的新老客户所认可，生产的产品广泛应用于机械治金、食品包装、医药、电子等行业，产品销往全国各地，部分产品已随主机配套出口进入国际市场。
鼎锐员工在融入科技时代，打造国际品牌的企业精神下以我们敏税的、精益求精的态度，竭诚为所有的工业自动化企业提供优质的产品和服务。鼎锐公司欢迎广大客户、朋友光临、莅临指导，洽谈合作。
本公司生产各类气源处理，包括Q系列气源，亚德客型气源，SMC型气源，海隆型号，诺冠型号齐全，质量优越，价格实惠！欢迎联系询价！！
气源处理件包括过滤器、减压阀、过滤减压阀、油雾器以及它们组成的二联件、三联件。采用标准化的模块设计，能任意组合和分解，产品设计合理，使用方便，能满足各种气动系统的使用要求。
过滤器采用新颖的旋风叶片设计，分水效率高，并带压排水装置。
减压阀采用平衡式调压结构，具有稳压性好，精度高，反应灵敏等特点。
公司网址：也欢迎各路销售精英加盟代理。
地址：浙江省宁波市奉化区溪口镇溪口工业园区
| 型式 | AD-5 |
| 使用流体 | 压缩空气 |
| 最大排水量 | 450L/h |
| 使用压力范围 | 0.29~0.98MPa |
| 使用温度范围 | 2~60℃ |
| 空气入口配管 | 1/2 |
| 排水出口 | Rc1/2 |
| 重量 | 1.7kg |
| 外型尺寸 | 外径86mm×长度198mm |
| •用途 | |
|
| •特性 | |||
|

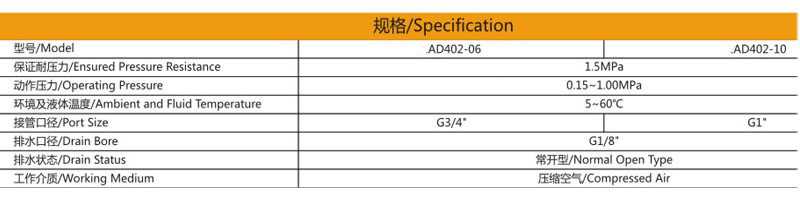

| 规格、型号、技术参数 | ||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||
| 产品简介 |
| 常用于自动排除管道，冷冻式空气干燥机，油水分离器，贮气罐及各种空气过滤器底部等处的积水。可安装在不便于进行人工排放污水，用气量较大，放水次数频繁的地方。 |
■工作原理*当水杯内无压力时，浮子⑤因自重而下降，阀⑨关闭内腔孔⑥，活塞⑧被弹簧⑾压下，而冷凝水通过⑿排水。
*水杯内有压力时
当压力在正常情况下0.1MPa以上时，活塞⑧克服弹簧⑾向上压，因而排水道⑿关闭，水杯⑩内部与外界隔断。
*水杯内有冷凝水时
当凝水收集到某种程度时，浮子⑤因浮力升起，打开内腔孔⑥，压力进入内腔，活塞⑧被压力和弹簧⑾压下，冷凝水通过排水导管⒀排水。
| ■ ZDFS 自动放水器 本产品安装在自动排水器，空气过滤器，空气过滤减压阀的水杯底部，能自动排放积聚在水杯中的冷凝水。 注意事项：垂直安装，排水口朝下。 |
