一、产品介绍

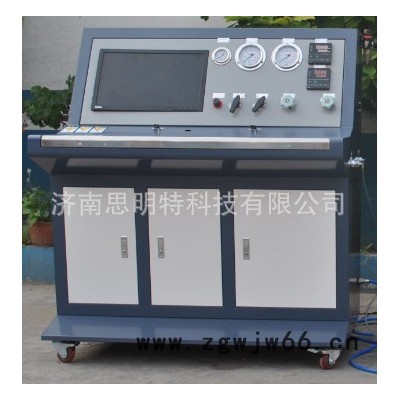

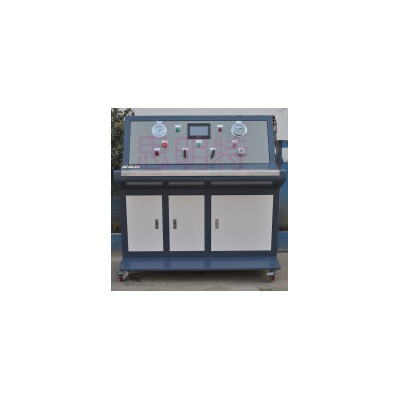

济南思明特科技有限公司生产研发的洒水喷头喷射性能及压力损失试验装置设备用于软管卷盘的喷射试验，系统流量压力可根据设定可自动调节，满足试验的要求。

二、洒水喷头喷射性能及压力损失试验装置特点

满足的标准
《GB 15090-2005 消防软管卷盘》

开发专用测试软件，成熟稳定无缺陷，可实时显示ΔP~Qv曲线、流量-时间曲线、压差-时间曲线，Kv值-时间曲线，可实时数据显示；可输出打印实验报告，可与OFFICE办公软件兼容，可编程试验报告，让用户可依据自己的特点设计编排；

系统采用计算机远程控制，系统预设试验参数，选用参数后，一键启动完成试验；

系统根据标准的消防产品自动调节流量和压力，达到标准要求，试验试验快速完成；

由电脑和PLC控制单元上下两级控制系统组成，基于Labview 平台编辑开发的流量测试试验操作软件，人性化操作界面；

采用数据库管理系统,可根据不同试验产品建立规格、参数、试验流程等信息模板

进行传感器量程、零点校验功能，整个试验过程均可在计算机上操作完成，上位机主要完成图形处理、数据处理、数据管理，下位机根据上位机的指令完成试验过程

各试验数据可保存并回放，可以自动生成试验报告并打印，可与OFFICE办公软件兼容，可编辑试验报告，并去除系统中采集的无效时间段的试验数据

压力传感器使用横河/BD/WIKA；流量传感器使用横河/E+H/KEWILL原装进口产品

系统供水管路阀件全部采用304不锈钢材质，管路布置横平竖直，系统管路布局合理，方便维护维修，各压力传感器和压力表安装方便拆检、校验和维修

所有电器元件采用ABB、Siemens、OMORON或Schneider原装进口产品

有断电、超压保护功能

设备各个面均有隔热防护措施，防护门有软件自锁功能，在未关紧前，设备不能启动试验，试验过程中不能开启防护门，保证操作人员和设备的安全

试验介质：水

输出压力：0.5-4Mpa

输入流量：≥10m3/h;

压力测量精度：±0.25%F.S

消防软管卷盘连接尺寸, Φ13、16、19、25、32、38

工件转接头：各型号一种转接头

有急停按钮，采用红色蘑菇头自锁按钮

机柜有明确标牌，标明设备的型号、电气容量、使用压力等技术参数

机柜顶部设置有三色灯，设备在启动、暂停和故障状态分别以绿、黄、红显示，并有蜂鸣报警

设备的控制柜与设备的工件试验区域、动力系统隔离；

急停、安全装置等互锁信号要求必须有继电器等硬件触点互锁

电箱必须有可靠的接地，并提供接地相关选型计算。箱体要有良好的密封设施，能防灰尘、水气、油污

设置有断电、超压、超时保护功能

三、洒水喷头喷射性能及压力损失试验装置技术参数

试验介质：自来水
公称流量：54m3/H
额定压力：1.6Mpa
压力表精度等级：0.4级
压力测量范围：0~2.5Mpa
压力测量精度：±0.25%F.S
压力显示精度：0.005Mpa
介质温度：常温
流量测试范围：2~60m3/H
流量测试精度：±1%F.S
流量显示精度：0.5L/min
