| 用途 | 工业用 |
|---|---|
| 筛面层数 | 2 |
| 适用对象 | 茶叶,粮食,铝、锌等金属灰,螺丝,沙子、泥土,水果,塑料,脱水蔬菜粉,药 |
| 应用领域 | 化工,煤炭,食品,水处理,选矿,制药 |
| 筛网材料 | 金属丝编织网 |
| 物料运动轨迹 | 圆振筛 |
| 品牌 | 邦耀 |
| 型号 | 1030 |
| 加工定制 | 是 |
滚筒筛 滚筒筛分机 滚筒筛沙机 滚筒筛砂机 无轴滚筒筛 多层滚筒筛图纸 滚筒筛沙机 滚筒筛图纸 滚筒筛价格 滚筒筛
滚筒筛简介：

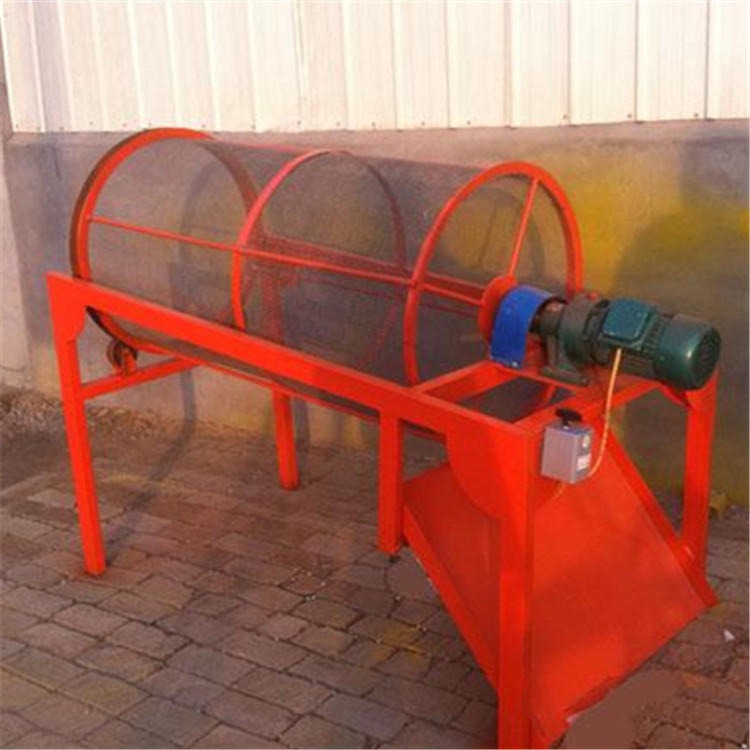

滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。
滚筒筛是我公司为冶金、化工、矿山、电厂、焦化厂、建材、等行业而研制的专用筛分设备，它克服了筛分较湿物料时出现的筛网粘堵问题，提高了筛分系统的产量和可靠性。适宜筛分各种性质的物料，以及煤、煤矸石、焦炭生熟石灰等潮湿易堵塞物料。
滚筒筛结构：

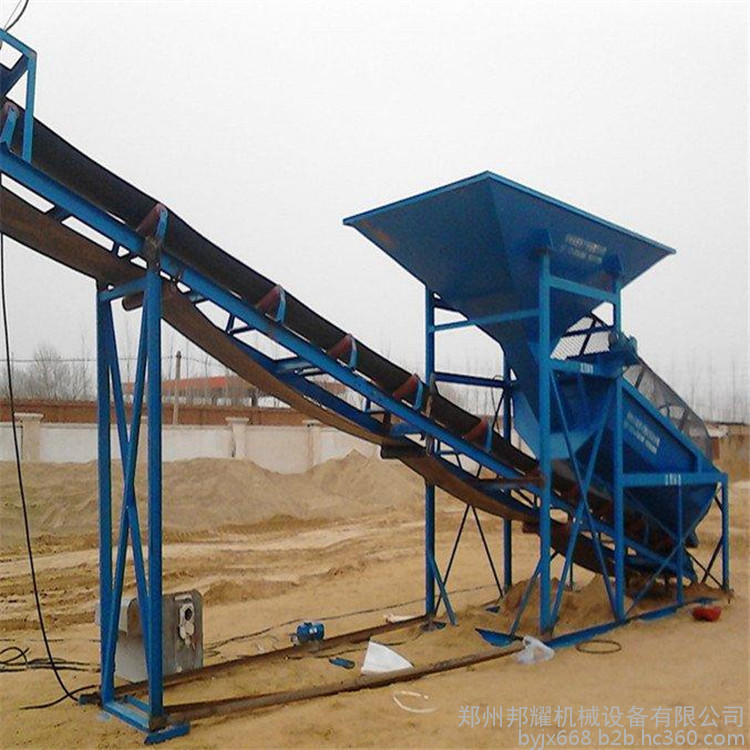

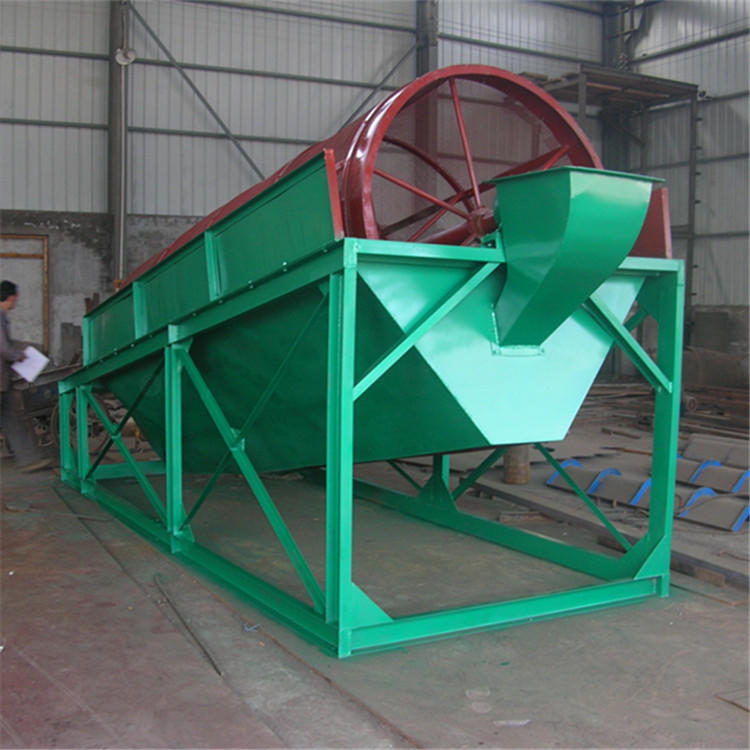

石料滚筒筛是由六角形滚筒、机架、漏斗、减速器、电动机五个部分成。破碎的石料进入滚筒后，一方面随着滚筒转动而被筛选，靠滚筒旋转的离心力及跳汰作用来筛分物料。一方面粒度大的石料沿着滚筒的斜度向前流动，通过不同网目的的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗，然后由人工运出或自流送往成品堆。其结构简单可靠、运行平稳，具有密封好、无污染、噪音小、换网快捷、分级细、分选比例大、产量高、分选准确、故障率低、维修方便等优点，特别适用于砂石料场的分级使用。
滚筒筛做工精细，坚固耐用，钢架以型钢焊接，漏斗容积大，为钢板接而成。设有五个漏斗分别出料。漏斗嘴子以法兰连接，可向两侧或一侧料，便于拉运或自流，提高了产量，防止堵料磨损筛网，耽误生产。
滚筒筛原理：
滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。滚筒筛砂机、滚筒筛分机与滚筒筛的原理构造几乎相同，是人们对它的认识和叫法上存在差异。
滚筒筛特点：
1、筛孔不易堵塞。
2、运行平稳，噪声较低。
3、结构简单，维修方便。
4、筛分筒可封闭，易于密闭收尘。
5、整机可靠性高，一次性投资较少。
6、采用特制筛网，筛分效率高，使用寿命长。
滚筒筛范围：
1、石料场中用于大小石子分级.以及分离出泥土和石粉.
2、沙石场中用与沙石分离.
3、煤炭行业用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)
4、化工行业,选矿行业用于大小块状物分级及分离粉状物质.
滚筒筛技术参数：
| 型 号 | 简体规格(m) | 简体倾角 | 简体转速(转/分) | 筛孔尺寸(mm) | 进料粒度(mm) | 产量(m3/h) | 电机功率(kw) | |
| | | | | | | 筛孔(2mm) | 筛孔(20mm) | |
| GTS820 | Φ0.8*2 | 6° | 32 | 1-20 | 网孔尺寸X2.5 | 8 | 30 | 3 |
| GTS830 | Φ0.8*3 | 6° | 32 | 1-20 | 网孔尺寸X2.5 | 10 | 50 | 3 |
| GTS1030 | Φ1.0*3 | 6° | 25 | 1-20 | 网孔尺寸X2.5 | 12 | 60 | 4 |
| GTS1040 | Φ1.0*4 | 6° | 25 | 1-20 | 网孔尺寸X2.5 | 15 | 80 | 4 |
| GTS1230 | Φ1.2*3 | 6° | 20 | 1-20 | 网孔尺寸X2.5 | 16 | 100 | 5.5 |
| GTS1240 | Φ1.2*4 | 6° | 20 | 1-20 | 网孔尺寸X2.5 | 18 | 120 | 5.5 |
| GTS1250 | Φ1.2*5 | 6° | 20 | 1-20 | 网孔尺寸X2.5 | 20 | 140 | 5.5 |
| GTS1530 | Φ1.5*3 | 6° | 17 | 1-20 | 网孔尺寸X2.5 | 20 | 120 | 5.5 |
| GTS1540 | Φ1.5*4 | 6° | 17 | 1-20 | 网孔尺寸X2.5 | 22 | 150 | 7.5 |
滚筒筛技术参数：
| 滚筒筛型号 | 时处理量 （m3/h） | 外筛直径 （mm） | 长 度 （mm） | 功 率 （kw） | 外形尺寸（mm） | 重量（t/h） |
| 滚筒筛GS1030 | 1-3 | Φ1000 | 3000 | 1.5 | 3580*1400*2200 | 1.5 |
| 滚筒筛GS1230 | 5-10 | Φ1200 | 3000 | 3 | 3580*1590*1675 | 2.3 |
| 滚筒筛GS1245 | 8-12 | Φ1200 | 4500 | 4 | 570*1600*2400 | 2.5 |
| 滚筒筛GS1530 | 15-20 | Φ1500 | 3000 | 5.5 | 4230*1950*2345 | 3.3 |
| 滚筒筛GS1550 | 25-30 | Φ1500 | 5000 | 7.5 | 6860*1900*2810 | 3.8 |
| 滚筒筛GS1660 | 30-50 | Φ1600 | 6000 | 11 | 7300*2000*3000 | 4.7 |
| 滚筒筛GS1830 | 80-120 | Φ1800 | 3000 | 11 | 4150*1870*2240 | 5.8 |
| 滚筒筛GS1860 | 100-150 | Φ1800 | 6000 | 11 | 9000*2200*3200 | 6.0 |
| 滚筒筛GS2030 | 130-200 | Φ2000 | 3000 | 15 | 4230*1950*2345 | |
