| 材质 | 不锈钢 |
|---|---|
| 耐温 | 180 |
| 耐压 | 2.5 |
| 适用范围 | 航海、航天、食品 |
| 种类 | 金属接头 |
| 品牌 | jh |
| 型号 | Pu |
| 加工定制 | 是 |
产品名称：

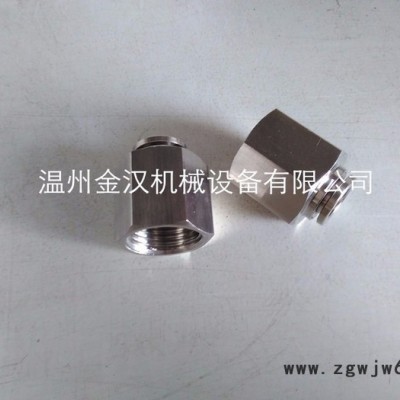

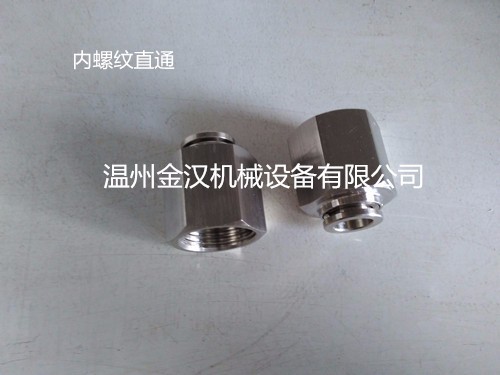

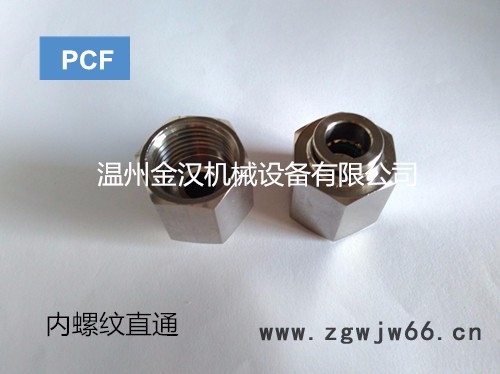

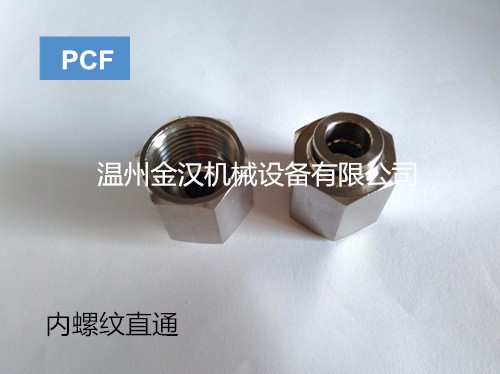

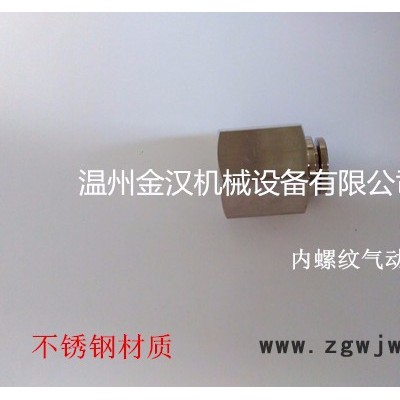

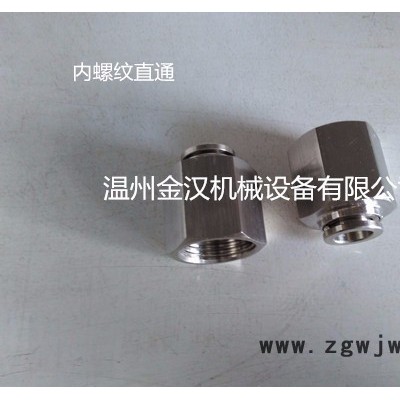

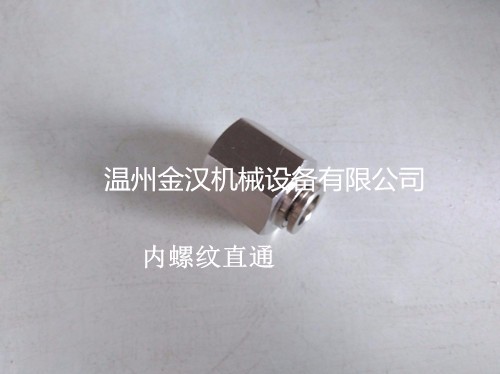

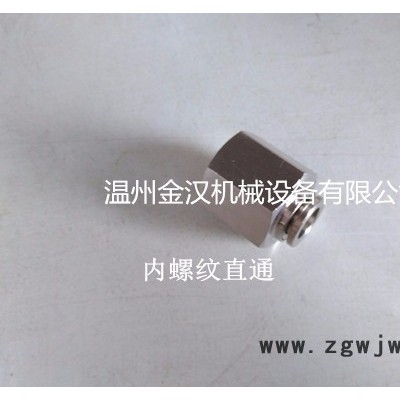

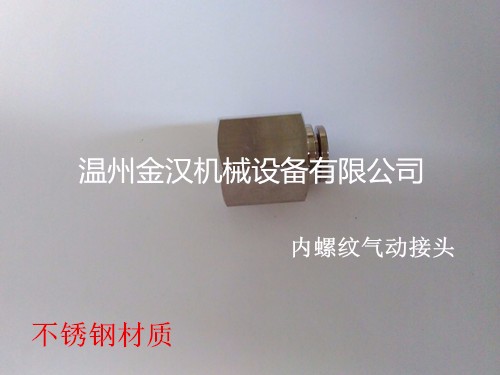

不锈钢内丝快插直通(PCF)气动接头
材料：304/316**不锈钢
耐压：2.5MPa
材质：304/316**不锈钢
螺纹标准：R/G/ZG/NPT/M等英制、美制、公制螺纹
工作温度：-20～200℃
适用范围：气动行业、自动化设备、航海、航天、食品饮料机械
配管外径:4/6/8/10/12/14/16mm
内螺纹规格：一分，两分，三分，四分，即1/8，1/4，3/8，1/2英寸。
内螺纹类型：M螺纹，R螺纹，PT螺纹，NPT螺纹等。
对不锈钢内螺纹快插气动快速接头配管的规范要求：
1、可塑性聚氨酯材质，符合ROHS环保要求。
2、高弹性：小的弯曲半径使PU管能通过紧密空间。
3、防打结：比其他塑料管有较佳的防打结效果。
4、变异的回塑性：可承受重复的伸缩。
5、防磨损：使用期限长，适用于磨损的环境。
6、气体渗透性低：减少了渗漏和污染的问题。
7、抗溶解性佳：没有溶剂会露出因此不会污染环境。
8、压缩性低：维持良好的物理性。
9、广泛的抵抗性：对化学物、水、燃料、油和菌有一定的抵抗力。
不锈钢内丝快插直通(PCF)气动接头连接管螺纹说明:(M：公制/直管螺纹)(R：英制/锥度管螺纹 55°)、（G：英制/直管螺纹55°）、（NPT：美制/锥度管螺纹 60°）。
使用空气管子材料：尼龙（PV）、聚氨酯（PU）、特氟龙管（PTFE）。
不锈钢内丝快插直通(PCF)气动接头气动接头是一种主要用于气动工具和软的空气配管，实现管路连通的连接件，常见的接头材质有全铜、塑料、塑钢、不锈钢等，不锈钢的硬度是铜质的三倍，是铝的十倍，因此不锈钢内螺纹快插气动接头的品质是不言而喻的。
不锈钢内丝快插直通(PCF)气动接头的安装使用方法（供参考）：
1.先将螺纹端按照所配的规格拧紧，接着将软管切断并除去毛刺，然后将软管一端插入接头插口内（一定要插到底端），即可达到牢固的连接和密封效果；
2.软管反复多次拔出后，应剪去端部磨损部分，修平后继续使用；
3.拆卸软管时，一只手握紧气动接头用拇指和食指同时将接头卡套压下，另一只手握紧软管沿卡套轴向向压下相反方向稍微使力即可将软管拔出；
4.直角、三通、四通等终端管接头，安装后，仅需旋转接头体，即可调整接头的接管方向。
不锈钢内丝快插直通(PCF)气动终端快速接头的特性：
1.型式变化很大，灵活利用空间满足布局的需求；
2.接头安装以后，软管体也可任意转向；
3.能够快速安装，便捷灵活，安装连接和拆卸非常容易操作；
4.多种螺纹规格供选择，有R、G、ZG、NPT以及公制M螺纹；
5.内部密封圈采用航天级的氟橡胶O型圈，安全可靠。
选定注意：
1. 连接螺纹部和管子连接部不允许有拉动或旋转，否则螺纹连接或管子连接会脱落；
2. 管子弯曲应大于小弯曲半径，管长要留有余地，否则管子易折坏；
3. 使用蒸汽、水、空气意外流体时，请与我公司联系；
4. 使用流体为液体时，要抑制冲击压力，不要超过额定设计使用压力，否则接头或管子可能破损。
安装注意
1. 安装前，确定型号、尺寸正确，确认产品无伤、无痕、无龟裂等影响性能的瑕疵；
2. 连接管要考虑到压力变化其长度也有变化，故长度应留有余量；
3. 接头和管子不允许受捏、受扭、拉伸，承受力矩负载，以免接头破损，管子损伤，破裂或脱落；
4. 不要让管子磨耗、搅缠而损伤，以免管子损伤，破裂或脱落；
螺纹安装注意：
1. M5螺纹的场合：
拧螺纹时的力矩为1～1.5Nm，此标准相当于用手拧后，使用拧紧工具回转1/6圈。螺纹拧入过紧，螺纹部易折断，且垫圈变形还会引起漏气，螺纹拧入不够，螺纹部易松动、漏气；
2. 锥形螺纹
拧入螺纹时，此标准相当于用手拧入螺纹后，使用拧紧工具回转2～3圈
3. 拧紧工具
拧紧时需接触主体的六角，请使用合适的扳手，尽量贴近螺纹底部进行。如主体六角与扳手大小不合适，易磕碰主体六角面。
不锈钢内丝快插直通(PCF)气动接头使用过程中注意事项：
本产品适用于所规定的使用介质、使用温度管道上。
本产品宜放干燥、通风地方搬运和安装时不要碰撞敲击。
在安装时应确认接头里面没有尘屑杂物，以免影响密封性能。
304与316不锈钢的区别：
304不锈钢即0Cr18Ni9，特性：作为一种用途广泛的钢，具有良好的耐蚀性、耐热性、低温强度和机械特性。（无磁性，使用温度在196℃-800℃）；用途：家庭用品（1、2类餐具、厨具、热水器等）医疗器具、建材、石油、化工设备、食品工业、原子能工业）
316不锈钢即0Cr17Ni14Mo2，特性：添加Mo，故其耐大气腐蚀性的高温强度特别好，可在苛酷的条件下使用。加工硬化性优（无磁性）；用途：海水里用设备、化学、染料、造纸、草酸、化肥、食品工业用设备、容器、输送管线、沿海地区设施。
316与304在化学成分上的主要区别**是316含Mo，而且一般公认，316的耐腐蚀性更好些，比304在高温环境下更耐腐蚀。所以在高温环境下，工程师一般都会选用316材料的零部件。
304 对应中国牌号0Cr18Ni9据GB/T20878-2007 现已更改为06Cr19Ni10不锈钢。
316对应中国牌号0Cr17Ni12Mo2
316主要是降低Cr含量提高Ni含量并增加了Mo2%～3%。从而其抗腐蚀性能力要比304强，适合在化工，海水等环境下使用，同样，316成本也高于304，一般316用在要求比较高的地方，来代替304。
温州金汉机械设备有限公司专业生产、研发各种不锈钢气动接头十余年，工厂设有先进的CNC精密加工中心，可根据客户所需定制不锈钢元件，产品**，受到了广泛的好评，因而我们的客户遍及海内外。随着经济社会的稳定快速发展**相关政策的扶持，气动行业发展迅速，金汉机械将会抓住机遇，打造国际化品牌。产品订购以及详情咨询欢迎来电洽谈。
厂址 浙江省温州市龙湾区永中街道展望路135号第2 幢第1楼
