主营加重型铸铁|钳工|焊接|装配|检验|模具|T型槽平台平板
产品: 浏览次数:1029主营加重型铸铁|钳工|焊接|装配|检验|模具|T型槽平台平板
品牌: 君旭机械
加工定制:
类型: T型槽平板
单价: 5000.00元/台
最小起订量: 1 台
供货总量: 120 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-12-04 14:16

详细信息
加工定制
类型 T型槽平板
精度 1级2级3级
材质 HT200-300
工作面硬度 HB170-240
规格 1000*1000,1200*1000,1000*2000,1500*2000,1500*3000
品牌 君旭机械
型号 GB/T7949-1999

详情页_01

我公司全体员工始终坚持苛求产品质量,不断创新,追求卓越,以优质的产品及完善的售后服务,作为赢得广大客户信赖的基石。公司一贯坚持“务实创新、追求卓越”的企业精神,始终信奉“质量**、信誉至上”的企业宗旨,时刻遵循“用真诚铸起你我之间的桥梁”的经营理念。 我们愿竭诚与广大用户密切合作,共谋发展,共创辉煌!

  详情页_10
T型槽平板(T型槽平台)材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定,耐磨性能好。铸铁T型槽平台的材质太硬了的话,那出来的铸件加工时特别的费劲,床子都铣不动;如果铸铁T型槽平台的铸铁硬度不够的话,那铸铁T型槽平台用一段时间以后有可能会产生变形划线平台退火的主要目的是为了降低金属材料的硬度,提高塑性,以利切削加工或压力加工,减少残余应力,提高组织和成分的均匀化,或为后道热处理作好组织准备等。而时效处理能较好的消除工件的内应内,稳定组织和尺寸,改善划线平台等工件的机械性能。铸铁T型槽平台采用灰口铁HT200-250几个优点:1、灰口铁耐磨性与消震好。由于铸铁中石墨有利于润滑及贮油,所以耐磨性好。同样,由于石墨的存在,灰铸200的消震性优于钢。2、工艺性能好。由于灰铸200含碳量高,接近于共晶成分,故熔点比较低,流动性良好,收缩率小,因此适宜于铸造结构复杂或薄壁铸件的一些平板类铸件。另外,由于石墨使切削加工时易于形成断屑,所以灰铸200的可切削加工性优于钢

T型槽平板(T型槽平台)精度:按国家标准计量检定规程执行,分别为0、1、2、3四个等级。

T型槽平板(T型槽平台)规格:500×800—2000×4000,(本产品均是按客户图纸制作加工或双方商定生产加工,可按用户要求的尺寸及重量生产)。

T型槽平板(T型槽平台)最大的特点就是:表面带有T型槽是用于固定被测工件,使之测量准确。

  我公司生产的T型槽平板(T型槽平台)具有多种用途:

1、用于各种检验工作,精密测量用的基准平面;

2、用于机床机械检验测量基准;

3、检查零件的尺寸精度或形位偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具。

   质量检测:

1、工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。

2、工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清除型砂、且表面平整,涂漆牢固。各棱边应修钝。在精度等级低于“00”级的平板工作面上,对于直径小于15mm的砂孔允许用相同的材料堵塞,其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于80mm。

3、相对两个侧面上,应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。

4、根据用户要求,在板工作面上设置螺纹孔或沟槽后,这些部位不应出现高于工作面的凸起现象。

5、应采用优质细颗料的灰口铸铁或合金铸铁制造。

6、工作面的硬度应为HB 170-220。

7、工作面应采用刮削工艺,对于“3”级平板工作面也可以采用刨削工艺,刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um

8、应经过稳定性处理和去磁。

  平 面 度:可分实验室级(Reference)、校验级(Master)、工 具室级(Working) 三级

    平面度:

1.AA级:其平面度(μm)= 1+1.6D2 (D为平台对角线长或直径),用於高度精密 之测定之用, 常用於实验室。

2. A级:其平面度为AA级之两倍误差,常用於工具检验室作精密量具之检验之用。

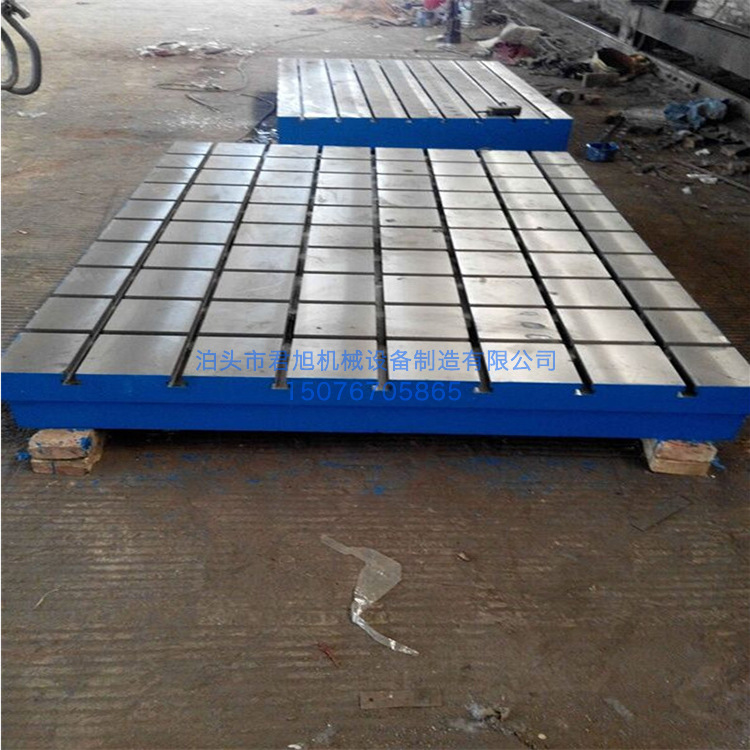

3. B级:其平面度为AA级之四倍误差,常用於工具检验室或在现场检验量具或划线之用。x2

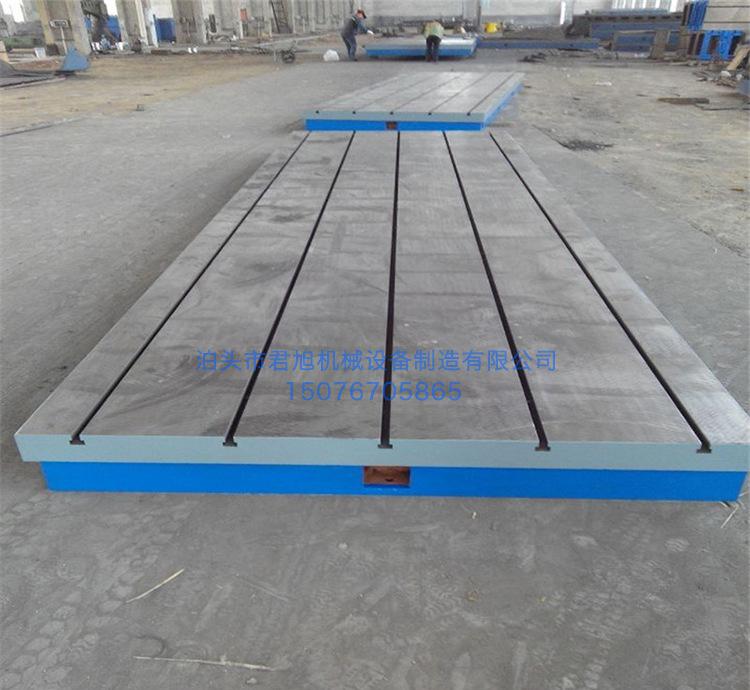

x3

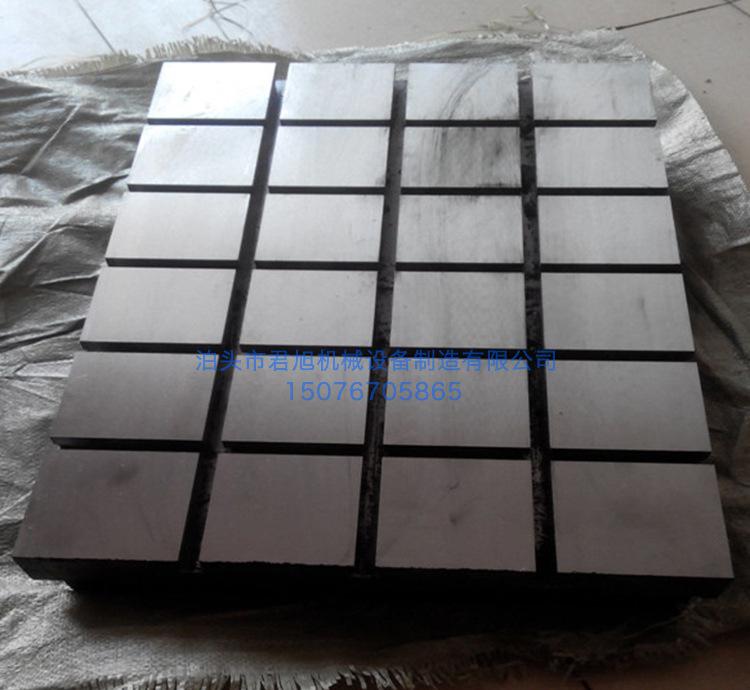

x4

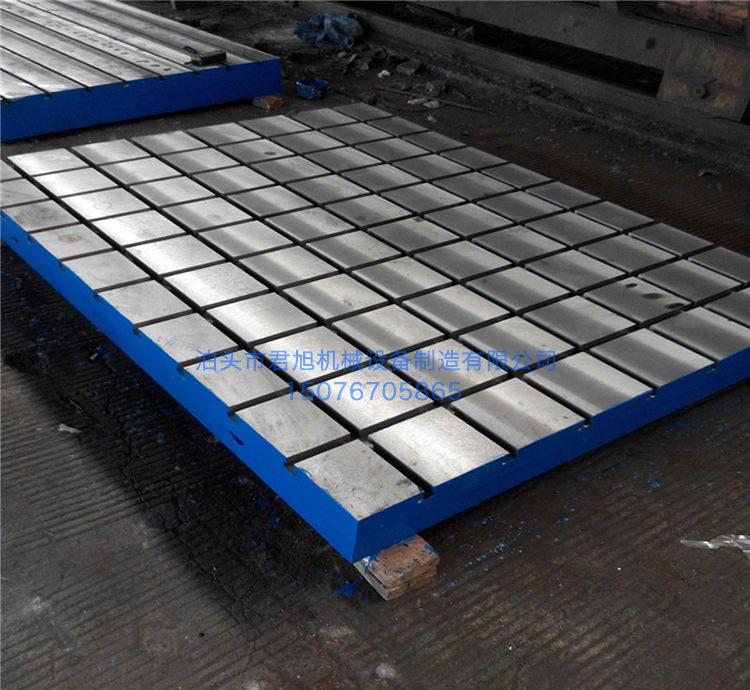

x5

  铸铁平板(平台)的分类:

  按照用途分:

  铸铁平板(平台)可以分为:基础平板、划线平板、检验平板、铆焊平板、焊接平板、火工平板、钳工平板、研磨平板、刮痧平板、压沙平板、试验平板、机床工作台(如:落地镗床工作台)、三座标平板、模具垫板、拼装平板(也叫装配平板)。

  或:基础平台、划线平台、检验平台、铆焊平台、焊接平台、火工平台、钳工平台、研磨平台、刮痧平台、压沙平台、试验工作台(如:振动试验工作台简称振动试验台)、机床工作台(如:落地镗床工作台)、三座标平台、模具工作台、拼装平台(也叫装配平台)。

  按照形状分类:普通平板(普通平台)、圆形平板(也叫圆平板/圆平台/圆形平台)、方平板(方平台)

T型槽拼接平板的包装:铁板包装和木制包装两种形式,平台用塑料膜封装,这种包装适于平板内陆运输,并有良好的防潮、防震、防锈和防野蛮装卸等保护平板的措施,以确保安全运抵现场。本包装不能太薄,因为T型槽平台是重货,运输过程中一般放到最下面,木盖太薄,经不起长途颠簸上面工件对平台的碰撞,对平台工作面造成划伤。所以必须做好适合运输的包装,这很重要。勿重压:T型槽平台运输过程中,千万要提醒司机,上面不要压过重的货物。以免长途运输途中重压造成平台的变形。

T型槽拼接平板的运输:运输是保证平板不变形的一个重要环节,所以运输平板时要保证不超载,不超速,不疲劳驾驶, 不在天气恶劣的情况下运输。、运输方式:现在的运输有很多种方式,像配货、专车、物流、快递等等。在运输T型槽平台的时候尽量选择装上车能直接送到公司的方式,有些方式中间装卸多次,而且有的还是野蛮装卸,这样对T型槽平台的伤害很大。不要为了省几十或者几百块钱,而选择不适合T型槽平台运输的方式,这样会得不偿失。大批量的T型槽平台我公司专车运送,单件T型槽平台通过专线物流送往用户所在地。

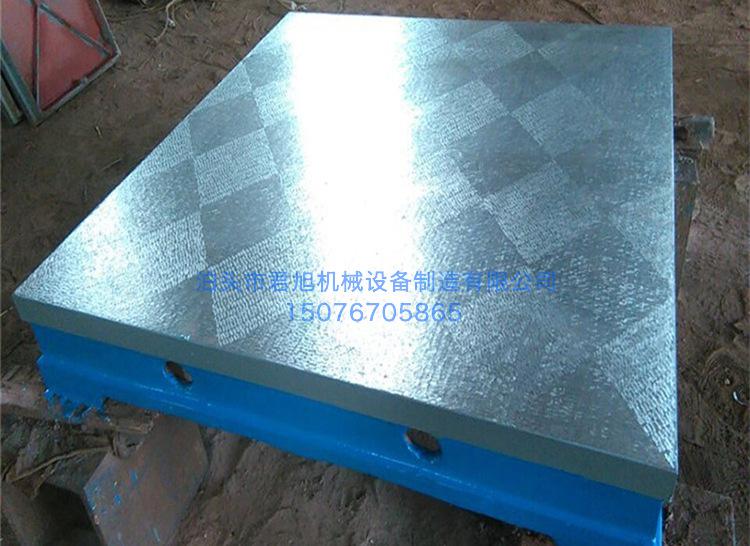

T型槽拼接平板的使用注意事项:平板在使用时要先进行安装调试。然后,把平板的工作面擦拭干净,在确认没有问题的情况下使用,使用过程中,要注意避免工件和平板的工作面有过激的碰撞,防止损坏平板的工作面;工件的重量更不可以超过平板的额定载荷,否则会造成工作质量降低,还有可能损坏平板的结构,甚至会造成平板变形,使之损坏,无法使用。x14

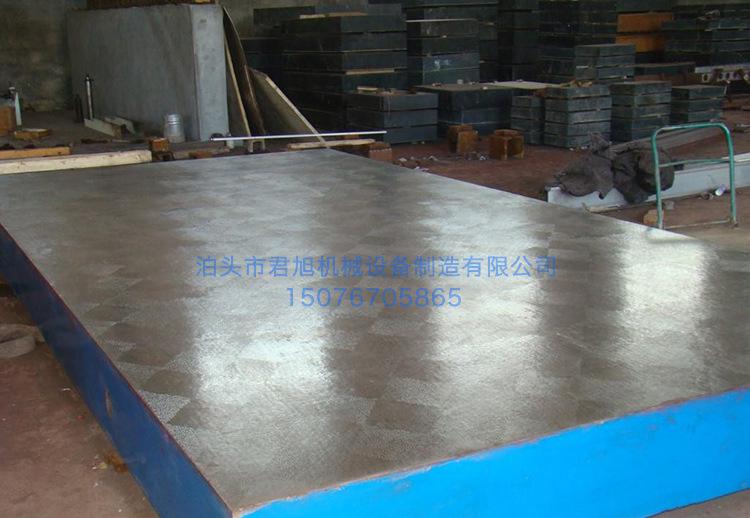

x6

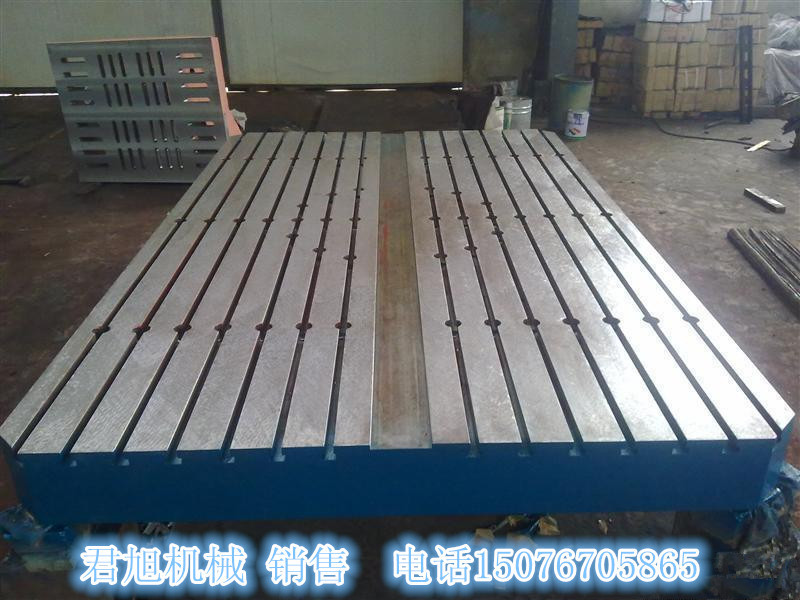

t型槽平台(电机试验平台)1*2米,1.5*2米,2*3米.2*4米,2*5米,3*6米 t型槽可使用的螺栓型号:m10.m12.m16.m20.m24.m30.m36.m42 1.t型槽平板制造标准:按国家gb4986-85标准制造。 2.t型槽平台没有常规规格和现货。全部是跟据客户的使用要求,例如开槽尺寸,t型槽间距大小,开槽方向,以及平台需要承受的重量来设计。 4.铸铁t型槽平台是在铸铁平台铸造完毕的基础上利用机床进行开槽加工。槽的长度与槽与槽之间的间距都是可以通过需要进行人性化设计的。所以使用用户们可以放心大胆的来咨询。我们会按照您的使用需要将您设计最适合您的t型槽平台。 5.t型槽平台的台面由于涉及到开槽深度,往往设计的台面会很厚。有些用户的产品需要不到那么承重的吨位数,这样就导致一些浪费。为了避免这些不必要的浪费,给我们生产厂商降低成本,给使用用户降低购买预算。现在我们中渤重工推荐在t型槽平台台面开槽部位局部增厚,也就是我们行业内说的增加冶料。这样一种举动,既能满足开槽深度,不会将台面开漏,二能降低成本,这是t型槽平台技术的又一部延伸和创新。 t型槽平板用途:型槽平板,t型槽铸铁平台,t型槽铸铁平板,t型槽平板用途:主要用来固定工件,是钳工工人用来调试设备,装配设备,维修设备的基础工作 6.t型槽平板表面带有t型槽是用于固定被测工件,使之测量准确。 7.t型槽平板材质:高强度铸铁ht200-300工作面硬度为hb170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品 的精度稳定,耐磨性能好。 8.t型槽平板精度:按国家标准计量检定规程执行,分别为1、2、3三个等级。 9.t型槽平板规格:500×800—2000×4000mm,(本产品均是按客户图纸制作加工或双方商定生产加工,可按用户要求的尺寸及重量生产)。 10.我公司生产的t型槽平台,给所有购买客户承诺三保政策:1.保证完成生产的成品与图纸数据完全相符;2.沟通中承诺能达到的产品要求,在成品中能够完全实现。3.保证产品重量,跟沟通中提供数据相符。单围t型槽平板与t形成平板唯一不同之处就是他的整体外观增加一个外翻沿。相当于增加了平台与地面的着力点,有利于增加平台承重。单围t型槽平板用途:主要用来固定工件.是钳工工人用来调试设备.装配设备.维修设备的基础工作平台。 单围t型槽平板材质:高强度铸铁ht200-300工作面硬度为hb170-240.经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品 的精度稳定.耐磨性能好 单围t型槽平板规格:100*100—3000*6000.(特殊规格根据需方图纸制作。) 单围t型槽平板精度:按国家标准计量检定规程执行.分别为0、1、2、3四个等级铆焊平台0

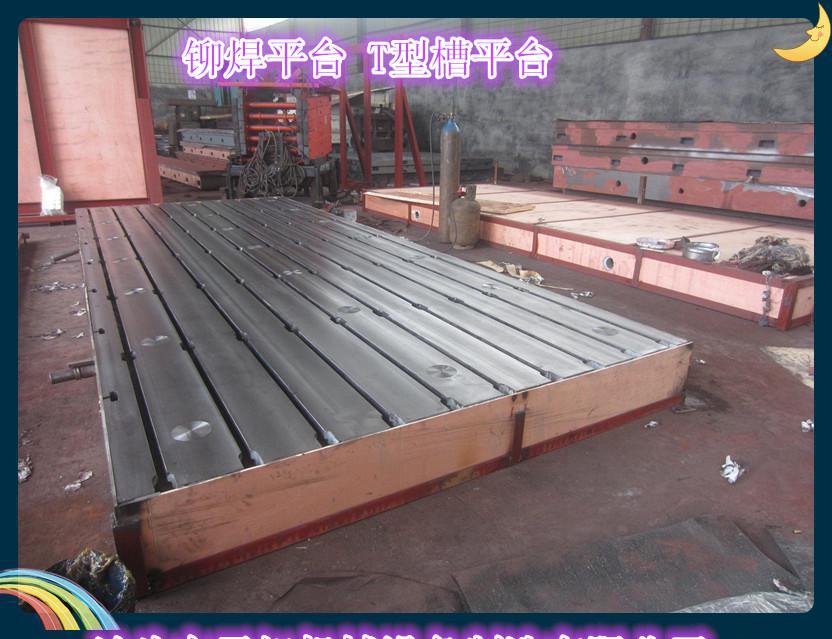

铆焊平台1

铸铁平台7

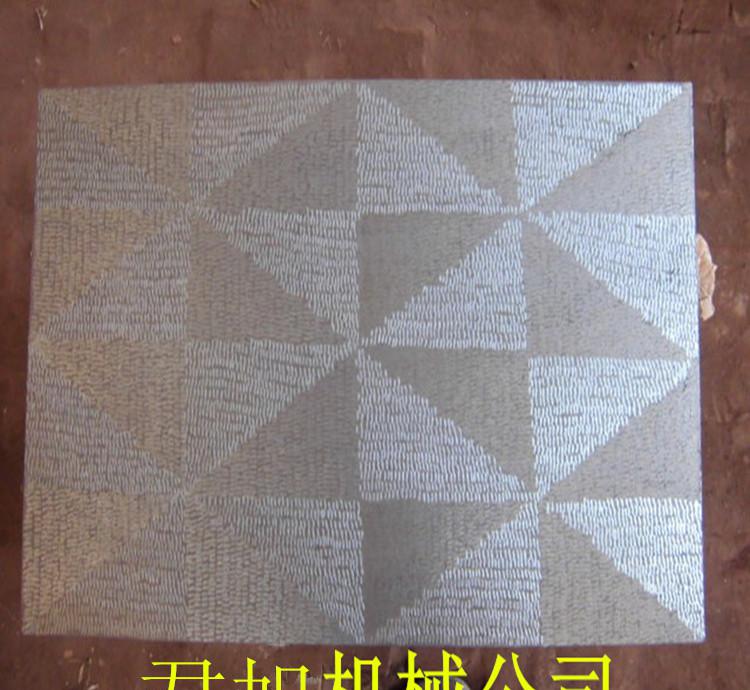

平台3_副本

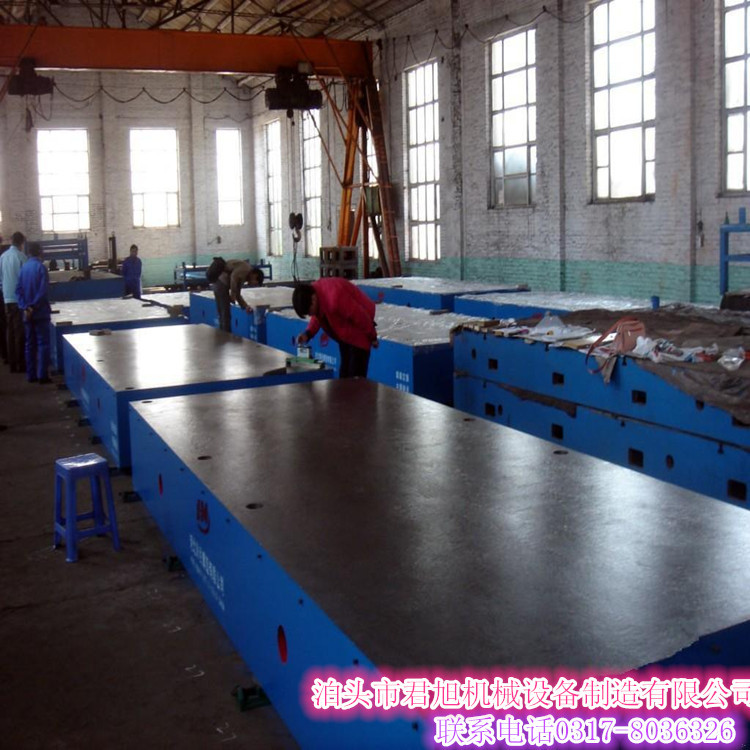

平台7_副本

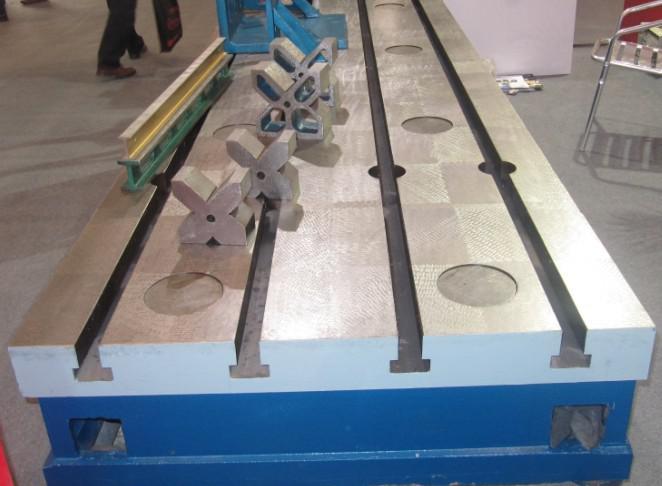

TB24kOEXVXXXXXDXXXXXXXXXXXX_!!

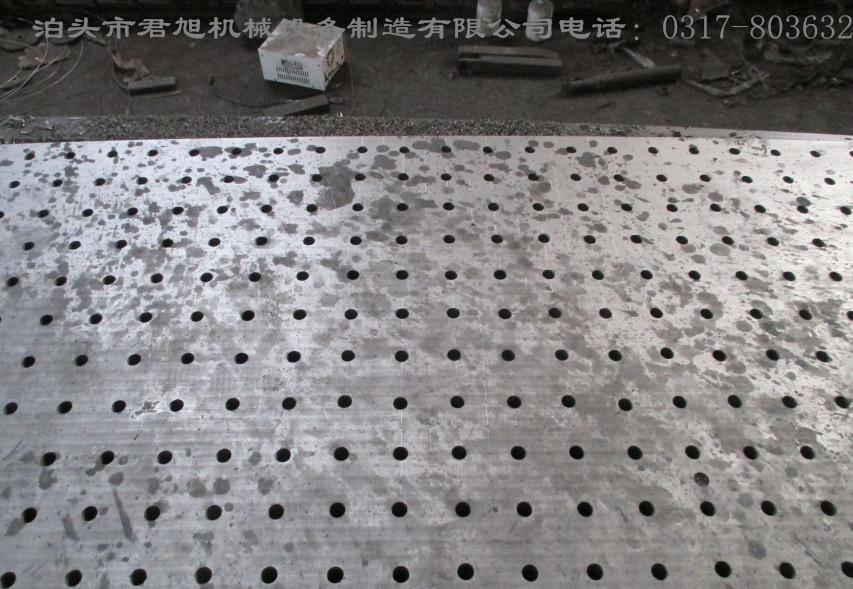

火工平台

T型槽平台02

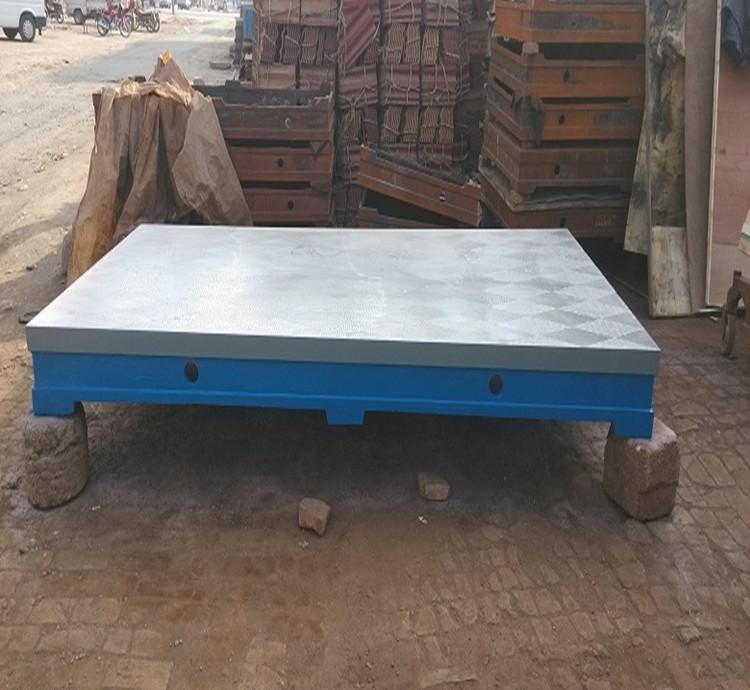

T2bhKzXEVaXXXXXXXX-1131130777

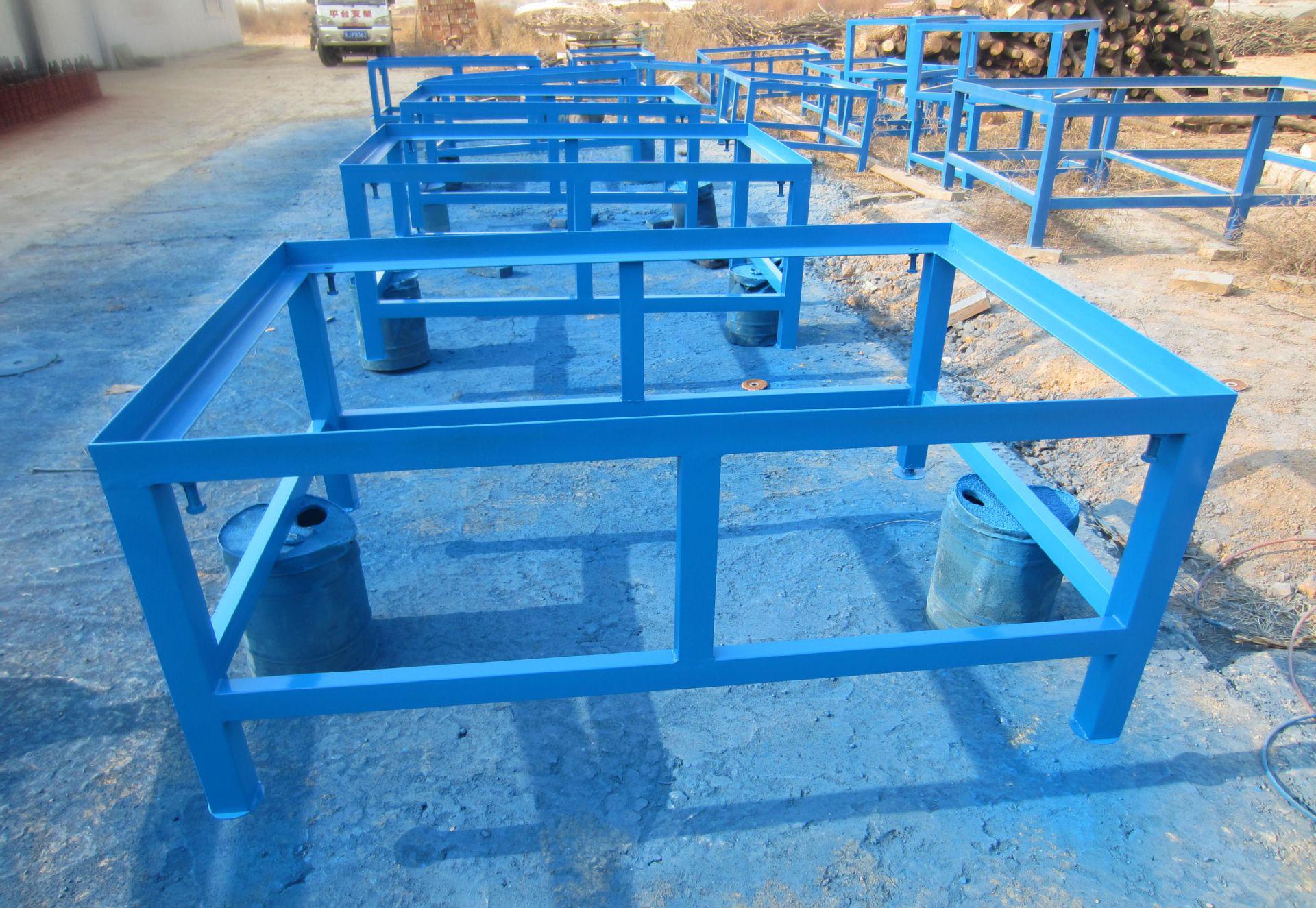

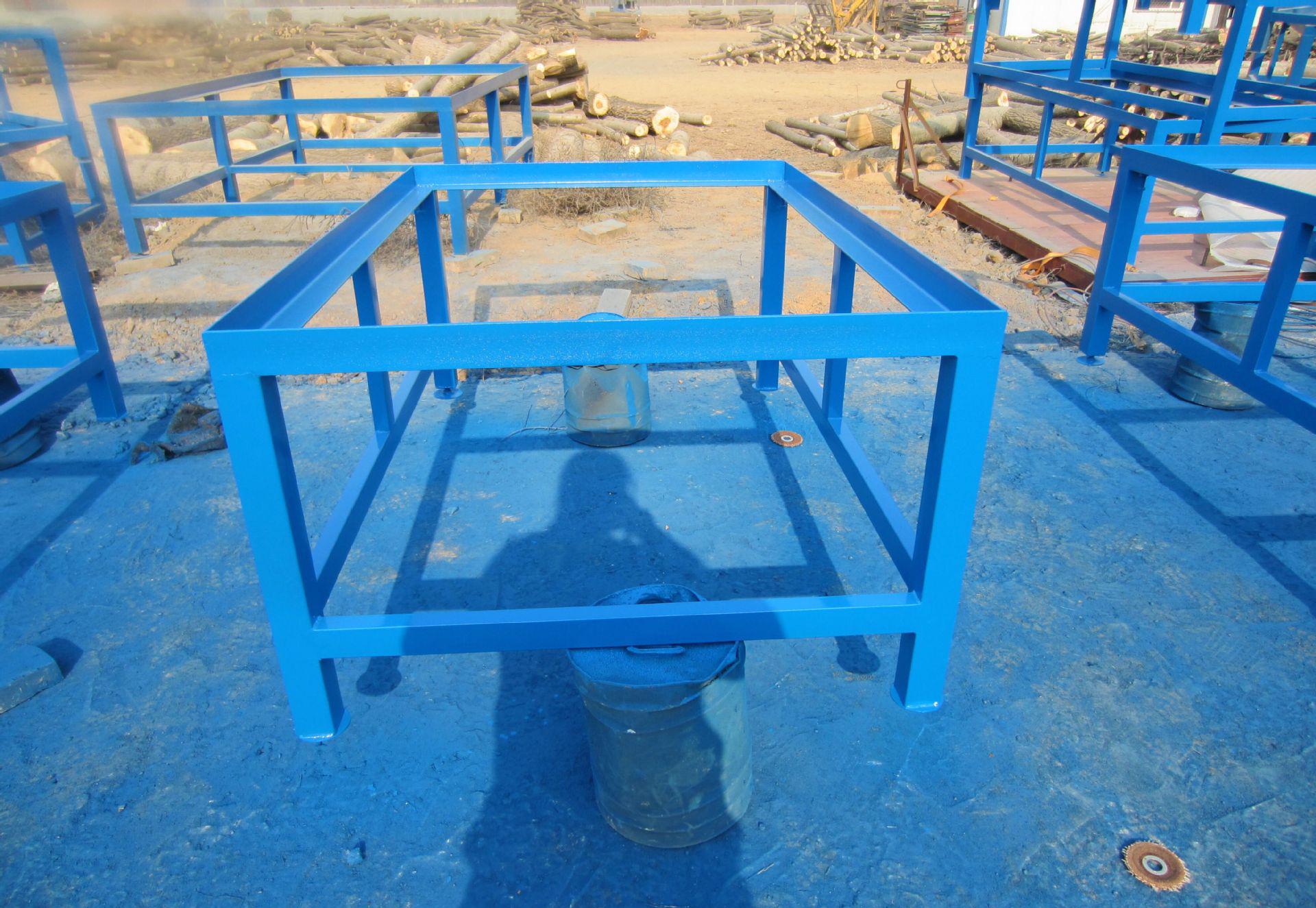

T型槽平台平板支架   支架用三个主支点支撑,其他两个支点辅助。

  材料:方钢

  适用平板规格:>2000×1000mm

  可用于花岗石平台、铸铁平台等工作台的支架,支架底部有调整脚,可以调整平板平台的水平,进而使平板保持水平,使工作更精确。

  铸铁弯板,工作面采用于刮研工艺,用于零部件的检测和机械加工中的装夹.检验平板支架 所有支架用三个主支点支撑,四个脚点螺栓辅助,焊接供用的支架用角钢式U型刚制造27

25

26

付款方式

1、大额合同预付30%,货到验收合格后在付货款的60%,10%质量保证金6-12月付清。

2、为方便小额合同客户的急需,我公司设立公司法人个人卡号,支付宝账号,我公司即马上发货。

3、代收款,签订合同后,付货款的10%作为定金,我公司发货,货到后客户马上打款,我公司通知卸货。或者由货运站代收余款。

4、经双方协商合同签订后,需方可一次性将货款汇往我公司帐户,我公司收到货款后马上发货。

5、如需其它付款方式双方友好协商!



详情页_25

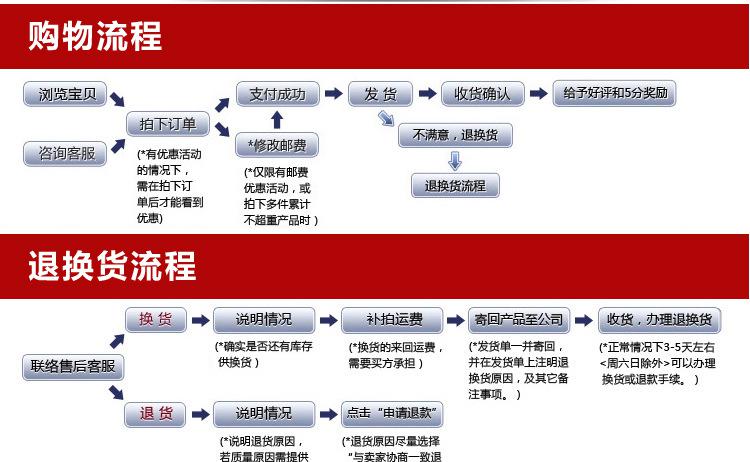

详情页_26

详情页_27

详情页_28

详情页_29
