铸铁平板的纯板面和和横竖加强筋和四周邦一起组成了铸铁平板的整体，一说加厚型铸铁平板指的是纯板面厚度加厚还有加强筋的加厚和四周邦的加厚，不单单指的是板面厚度的加厚。

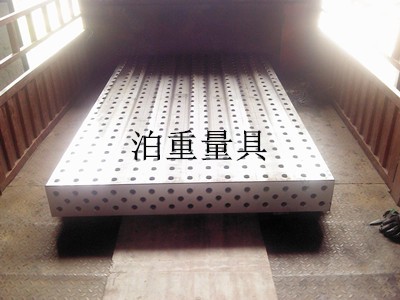

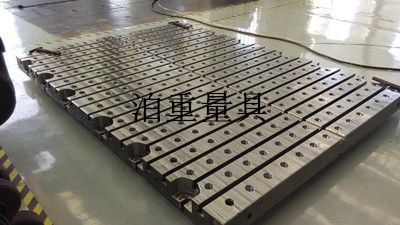

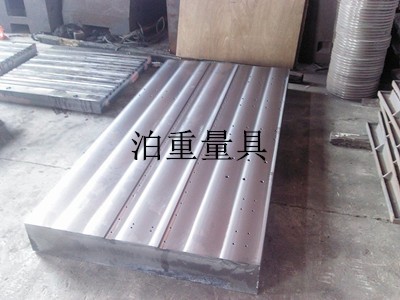

铸铁平板又称铸铁平台，外观基本上是箱体式，工作面有长方形、正方形、圆形等，材料为HT200-300，QT400-600，采用刮研工艺，工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等，是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。

有些客户认为只要提出纯板面厚度的要求**能买到加厚型好铸铁平板，其实不是这样的，如果铸铁平板的纯板面厚度加厚而其加强筋和四周邦不进行加厚的话，说明设计不合理，为什么说设计不合理呢？因为铸铁平板在浇注的时候如果不按照面厚筋邦厚度的黄金比例进行浇注的话，浇注出来的铸铁平板铸件和容易出现气孔、砂眼、裂纹等缺陷，尤其是裂纹的缺陷**明显。虽然可以经过后期加工进行修补，但是裂纹这种缺陷，等铸铁平板使用时间长了之后**会越来裂开的越大，越明显**终影响平台的使用寿命。

铸铁平台加强筋的**的形状是一条长方形的柱体附在铸铁平台的底面，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变。长方形的加强筋必须改变形状使生产更容易，加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力过份集中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。

  加强筋一般被设计在铸铁平台的底部非接触面，它的伸展方向是跟随产品**大应力和**大偏移量的方向，选择加强筋的位置应受一些生产上的考虑。加强筋的长度与铸铁平台长度一致，两端相接铸铁平台的外延，或与铸铁平台整体长度相同。

加强筋**的形状是几条加强筋组成很多正方形或长方形的格子附在铸铁平台的底面上，不过为了满足一些生产上或结构上的要求考虑，加强筋的形状尺寸可按实际要求进行改变。铸铁平台加筋在铸铁平台上是不可以缺少的部分。铸铁平台上面的加强筋能有效的像“工”字铁般增加铸铁平台的刚性和强度，并且不用大幅增加铸铁平台切面面积。但没有加强筋的铸铁平台是很难铸造成型的，加强筋可充当铸铁平台内部流道，有助于模腔充填，对帮助铁水注入铸铁平台的支节部分有很大的作用。对一些要经常受压力、扭力的部分也容易破坏铸铁平台整体精度。
