| 产地 | 美国 |
|---|---|
| 动力类型 | 电动 |
| 工作形式 | 车 |
| 用途 | 刀具磨损检测 刀具破损检测 |
| 分类 | 数控机床 |
| 品牌 | TECHNA-CHECK |
| 型号 | 机床主轴负载监控系统 |
| 加工定制 | 否 |
TECHNA-CHECK（TC）机床主轴负载监控系统是通过PWM或VM传感器对加工过程中轴向驱动电流或震动能量的变化实施监测，并将监测值同已知设定模型进行对比，以此来在线监控机床加工中心刀库内刀具破损或者刀具磨损的情况。
该系统适用于标准电机设备，交流伺服电机设备，变频电机和直流电机设备监控，以及对轴向，夹具，工件或刀具的震动监测，可应用于卧式加工中心、立式加工中心、车床、钻头、攻丝锥、铰刀、枪式钻头、铣刀、定型刀具、组合刀具、保护套内刀具、平衡设备、磨床等。
刀具破损检测仪TECHNA-CHECK工作原理
?Techna-Check? 系统通过PWM功率检测或VM震动检测来判断刀具破损、磨损和刀具缺失。
?PWM检测机床的主轴或伺服轴驱动马达的有效功率，并将监测值同已知设定模型进行对比的方式实现监控功能。
?该系统适用于标准电机设备，交流伺服电机设备，变频电机和直流电机设备监控，以及对主轴、夹具、工件或刀具的震动监测。
刀具破损检测仪TECHNA-CHECK工作过程
?TECHNA-CHECK 通过接收由机床发出的 IO信号或者PROFIBUS网络传送的信号来启动监控。取决于被监控对象，系统**多可学入128个不同的刀具/加工过程（段），监控段号由机床通过M代码/宏程序代码或PROFIBUS信号以二进制代码的形式传送给监控系统。

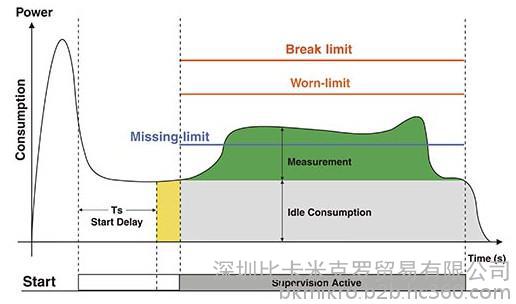

?监控系统接到启动指令后，即开始监控功能。首先在主轴空转的时候测量主轴空载能耗--在监控图形中标记为空载能耗Idle Consumption，然后在加工中测量工作能耗--在监控图形中标记为测量能耗Measurement。
?在监控系统学入切削过程的能耗状态后（同时建立参考模型），当刀具磨损(Worn)时，其加工过程将消耗更多能量，当刀具破损(Break)时，能量消耗会短暂出现跳动峰值，如果在刀具缺失(Missing)的状态下进行加工，其消耗的能量将至零。在以上所论状态下，Techna-check系统都会给出故障信息，并即时停止设备运转。
机床主轴负载监控系统TC6400监控单元
? 集成8"彩色显示面板，薄膜式键盘
? 一个通道可**多监控64个不同刀具或加工过程
? 通过自身面板即可完成参数设置
? 可安装于电控柜面板上或定制的箱体上
? 独立的刀具状态（断裂，磨损，无刀，空载）限值设定
? 限值线可以设定不同的曲线包络形式
? 在线数据采集
? 具有Profibus通讯功能选项
? 接触点监测功能适用于研磨和平衡设备监控
? 密码保护
机床主轴负载监控系统PWM3100T变送器
? 技术先进的三相传感器通过测量马达的有效功率( P = √3 x U x I x Cos?) 的方式实现了输入和输出动力的**测量
? 震动传感器适用于感应刀具破损撞击和主轴不平衡时的震动
? 安装于标准卡轨上的紧凑型设计
? 根据电机规格设计的不同规格的霍尔传感器。
? HS-1 对应于15马力电机
? HS-2 对应于30马力电机
? HS-3 适用于大于30马力的电机
机床主轴负载监控系统I/O 100T模块
?TTBUS网络单元；
?3个继电器报警输出；
?7个用于编号的数据输入；
?用于启动和复位的数据输入；
Techna-Check机床主轴负载监控系统工作特性
机床主轴负载监控系统在线监控，可对机床实时监控，避免由于刀具故障如断刀、破损、磨损引起的主轴等机械破坏性的损坏，可有效保护机床。
机床主轴负载监控系统通过系统“学入”功能可即时检测刀具磨损程度，同时进行相应修正和调整，可保证加工工件合格率并**利用刀具，在刀具寿命基础上提高生产效益。
机床主轴负载监控系统安装简单，易于调试，不必机械改造，整个系统单元可方便安装于电气控制箱内，调试软件现场可实现所有运行设置，无需更多协助。
