| 尺寸 | 140X110X50 |
|---|---|
| 产地 | 山东淄博 |
| 产品认证 | CCC |
| 调制方式 | 脉冲宽度调制(PWM)式 |
| 环境条件 | -30--50 |
| 绝缘电阻 | 2000 |
| 类型 | AC/DC电源 |
| 频率范围 | 50HZ |
| 输出电流 | 6A |
| 输出电压 | DC0-220V |
| 输出功率 | 500 |
| 输入电压 | AC220V |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 发货期限 | 1天 |
| 品牌 | 博祥 |
| 型号 | WK-622 |
| 加工定制 | 是 |
| 晶体管连接方式 | 全桥式 |
一、概 述
WK系列稳压电源采用脉宽调制技术，选用当今先进的开关器件设计生产，具有体积小、工作无噪音、效率高等特点，并具备先进的短路保护功能；且电枢输出电压稳定度高，其电枢电压从零到额定值连续可调，这使得电动机调速极为方便。该系列电源由于工作频率高，从而保证电动机在低转速下能稳定工作（即：不出现爬行现象），是替代可控硅调速电源的理想换代产品。
二、安全操作事项

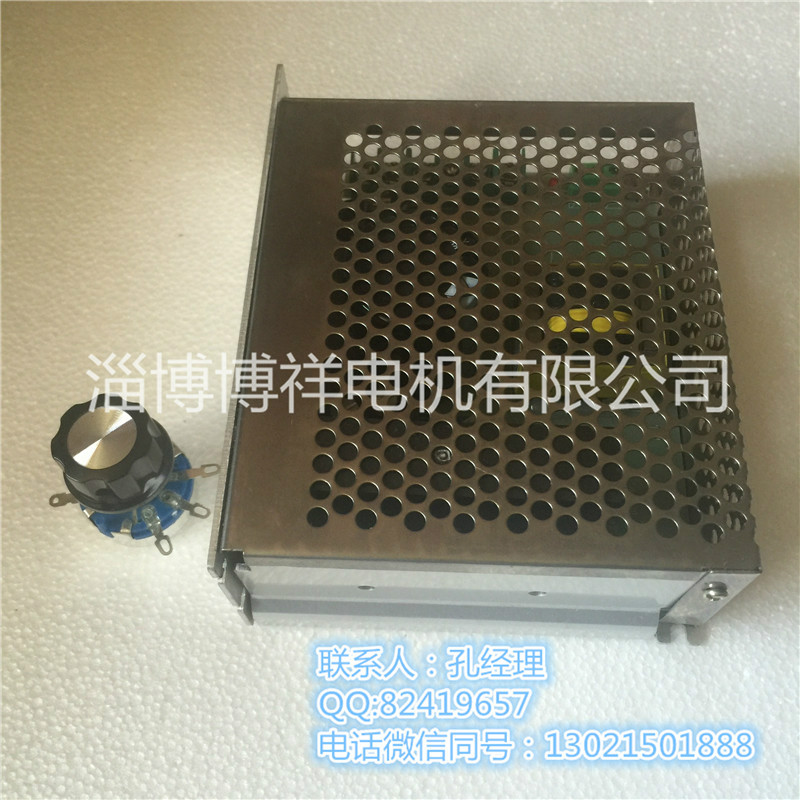

1.调速SPEED选用4K7电位器，要求电位器接线片与电位器外壳间耐压强度不低于500V，ON/OFF、CW/CCW及电位器要用绝缘良好的导线与调速器进行联接，ON/OFF用于控制马达的起动、停止，CW/CCW用于马达正反转控制。
2.与电磁式马达联接时，请分清马达的电枢与励磁，并分别正确接到调速器相应端子上，切不可接反，否则将会损坏调速器，与永磁式马达联接时，请直接将马达联接与电枢端口，励磁端口空着不用。
3.此调速器要根据所配马达功率大小适当调整IR.COMP电位器，具体调节方法：首先将IR.COMP电位器逆时针旋到底，起动调速器，使马达低速运转，然后顺时针调节IR.COMP电位器，边调速边观察LED4，若LED4闪烁时，请将IR.COMP逆时针旋到LED4刚好不闪烁时，调节即告结束。
4.若要改变马达转向，请将调速器电枢端口的A+、A-对调即可，若要求马达在工作过程中换向的，请选用带H型的，因此型号调速器内部已带有换向继电器与能耗制动继电器，通过程序进行自动换向，换向过程中继电器马达均无火花。
5.H型所接制动电阻大小要根据制动时间选取，一般取十几欧姆到几十欧姆，需要制动时间短，电阻阻值小，反之电阻取大一些，其值尽量不要小于10欧，电阻功率大于10W。（注意：不要将电阻直接接在接线杆上，因电阻发热厉害，荣誉将接线柱熔化。）
三、使用条件与注意事项
海拔不得超过4000m； 环境温度：-20℃～+40℃； 相对湿度：≤85%；
允许交流电网电压波动范围为160V～250V；使用环境中无导电尘埃与不含有各种腐蚀性气体；
无**危险及无剧烈震动和冲击的地方；安装于通风良好的室内。
四、技术数据
适用于SZ系列直流伺服电动机；ZYT系列永磁直流电动机；J-SZ（ZYT）-PX系列直流减速电机；KC50系列直流减速电机等直流电机使用。
WK411（PWM411）型 AC220V DC 0-110V 4A
WK422（PWM422）型 AC220V DC 0-220V 4A
WK611（PWM611）型 AC220V DC 0-110V 6A
WK622（PWM622）型 AC220V DC 0-220V 6A
须知：订货须知:
1.订货时请注明输入电压、输出电压、功率、电流等。
2.用户如有特殊要求的可在订货时洽谈，我厂可为您设计、生产。
3.欢迎电话订货、网络咨询。
