| 产品别名 | JWB滚珠丝杆升降机 |
|---|---|
| 用途 | 广泛 |
| 适用行业 | 多种 |
| 产品用途 | 广泛 |
| 规格 | 多种 |
| 品牌 | 安源 |
| 型号 | 多种 |
JWB(滚珠丝杆类型) 滚珠丝杆升降机生产 滚珠丝杆升降机参数 升降机生产**
型号 | JWB005 | JWB010 | JWB025 | JWB050 | JWB100 | JWB150 | JWB200 | JWB300 | JWB500 | |
**大载荷KN | 4.9 | 9.8 | 24.5 | 49 | 98 | 147 | 196 | 294 | 490 | |
丝杆外径mm | 16 | 20 | 25 | 36 | 45 | 50 | 63 | 85 | 100 | |
丝杆底径mm | 13.5 | 17.5 | 21.4 | 31.3 | 39.1 | 43.1 | 55.7 | 74.8 | 87 | |
丝杆螺距mm | 5 | 5 | 8 | 10 | 12 | 16 | 16 | 20 | 24 | |
减速比 | H速度 | 5 | 5 | 6 | 6 | 8 | 8 | 8 | 102/3 | 102/3 |
L速度 | 20 | 20 | 24 | 24 | 24 | 24 | 24 | 32 | 32 | |
综合效率% | H速度 | 63 | 61 | 62 | 64 | 63 | 63 | 62 | 56 | 60 |
L速度 | 37 | 34 | 35 | 39 | 43 | 43 | 41 | 34 | 38 | |
容许输入**大功率（kW） | H速度 | 0.25 | 0.54 | 1.3 | 2.2 | 3.6 | 4 | 5.5 | 8.9 | 13.3 |
L速度 | 0.12 | 0.27 | 0.63 | 1 | 1.9 | 2.1 | 2.8 | 4.1 | 6.5 | |
空载扭矩（N·m） | 0.11 | 0.29 | 0.62 | 1.37 | 1.96 | 2.65 | 3.92 | 9.81 | 19.6 | |
保持扭矩（N·m） | H速度 | 0.69 | 1.27 | 4.31 | 10.78 | 19.6 | 39.2 | 51 | 68.6 | 140.1 |
L速度 | 0.14 | 0.26 | 0.91 | 2.4 | 5.8 | 11.8 | 15 | 19.5 | 41.2 | |
容许输入轴扭矩（N·m）* | 9.8 | 19.6 | 49 | 153.9 | 292 | 292 | 292 | 735 | 1372 | |
**大载荷时所需输入 | H速度 | 1.3 | 2.8 | 9 | 21.5 | 39.1 | 77 | 104 | 169.6 | 317.5 |
轴扭矩（N·m）** | L速度 | 0.62 | 1.4 | 4.3 | 9.6 | 20.4 | 39.6 | 54.2 | 98.5 | 177.9 |
输入轴每回转一圈对应丝 | H速度 | 1 | 1 | 1.33 | 1.67 | 1.5 | 2 | 2 | 1.88 | 2.25 |
杆（活动螺母）轴向位移量 | L速度 | 0.25 | 0.25 | 0.33 | 0.42 | 0.5 | 0.67 | 0.37 | 0.63 | 0.75 |
**大载荷时容许 | H速度 | 1500 | 1500 | 1400 | 1000 | 890 | 500 | 500 | 500 | 400 |
输入轴回转速度 | L速度 | 1500 | 1500 | 1400 | 1000 | 890 | 500 | 500 | 4000 | 350 |
**大载荷时丝杆回转扭矩N·m） | 4.3 | 8.7 | 34.7 | 86.7 | 208.2 | 416.3 | 555.1 | 1040.9 | 2081 | |

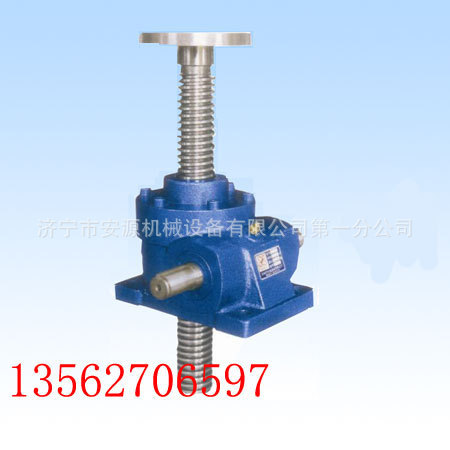

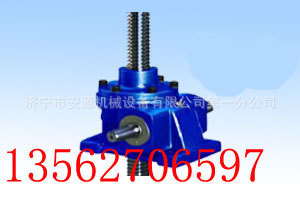

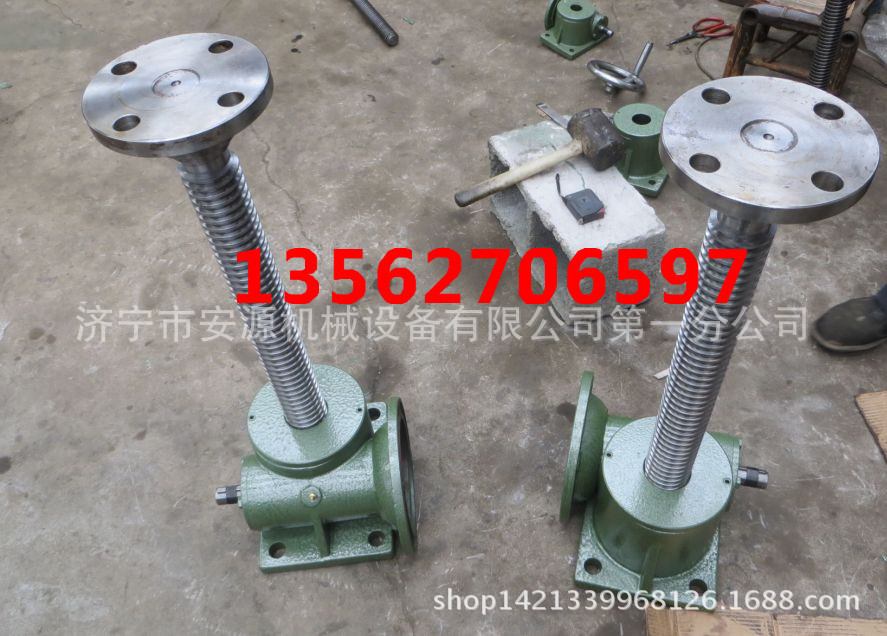

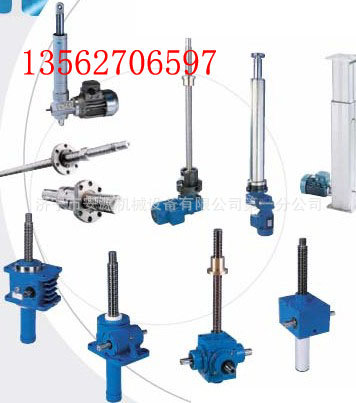

本公司主营产品： SWL蜗轮螺杆升降机 齿轮升降机QWL系列蜗轮丝杆升降机 滚珠丝杠升降机
