两款规格

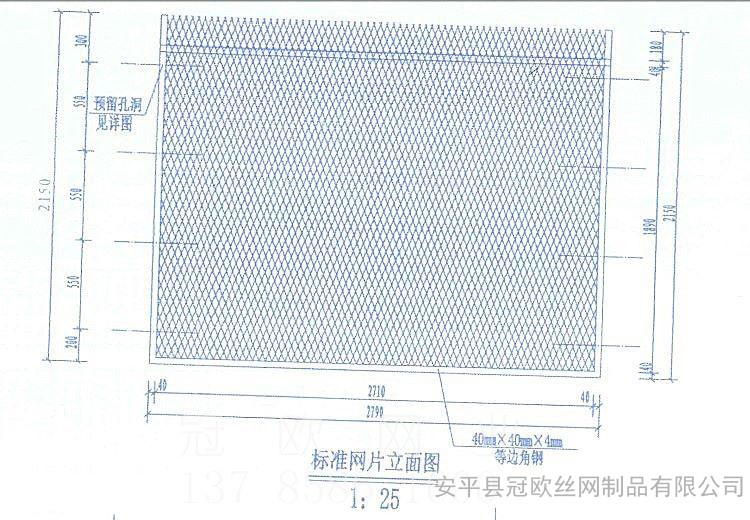

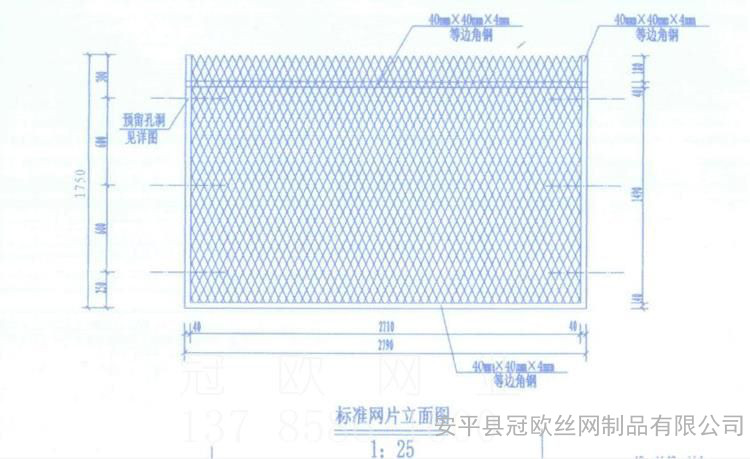

图纸参考钢板网防护栅栏专项设计图蒙华线防2017

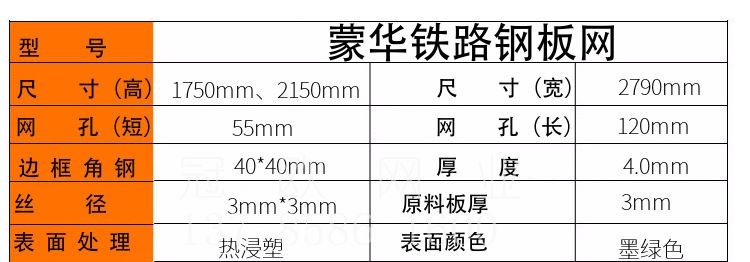

网片大小1750*2790  2150*2790mm

钢板网防护栅栏的材质采用低碳钢板，厚度3mm，规格为短节距55mm长节距120mm，丝梗宽度3.0mm，钢板网栏片的材质采用低碳钢板，其化学性能和机械性能应满足【碳素结构钢和低合金结构钢热轧钢板和钢带】（DB/T912-2008）。

钢板防腐处理前厚度3.0mm允许偏差±0.22mm。

丝梗宽度3.0mm极限偏差不应超过基本尺寸的10%即±0.3mm。

网格短节距55mm，极限偏差+2.70mm，——2.20mm。

网格长节距120mm极限偏差±3.0mm。

网片制作精度要求：长度误差≤2.5mm，高度误差≤3.0mm。

网面平整度要求：整体两边翘起小于50mm，波浪形翘起时，两边小于35mm，中间小于25mm。

钢板网弯曲性能要求:弯曲90°无折断现象。

钢板网防护栅栏栏片边框采用Q235等边角钢（40mm*40mm*4mm），其尺寸、外形、重量及允许偏差、技术要求等满足【热轧型钢】（GB/T706-2008）的规定。

钢板网防护栅栏角钢边框与钢板网的焊接，对焊接产生的变形，应进行平整处理。焊接强度应大于1kn，焊接点推落数小于4%，现场焊接后的外露刚才，均应涂刷与浸塑网片同颜色的油漆。

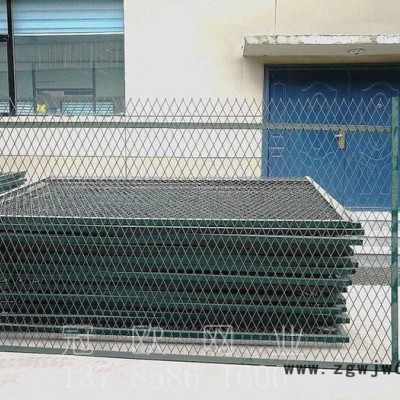

高浸塑钢板网防护栅栏|蒙华铁路钢板网栅栏组成：
钢筋混凝土立柱钢板网防护栅栏由立柱、钢板网、连接部件组成，现场拼装。
1.立柱  立柱根据类型分为标准立柱、非标准立柱和门柱三类：标准立柱用于立柱两边等高的情况；非标准立柱用于立柱两边不等高的情况（即错台处）；门柱用于留门处。立柱采用《铁路线路防护栅栏》（图号：通线（2012）8001）（2014年局部修订版）中金属网片防护栅栏立柱截面尺寸和配筋。立柱采用C30钢筋混凝土预制，截面尺寸为120*120MM，预制立柱时可在相应位置预埋φ22MMPVC管，预留螺杆孔用于固定两侧钢板网，预留孔距离立柱顶端不得小于200MM，箍筋布置时应注意与预埋管的协调。高浸塑钢板网防护栅栏|蒙华铁路钢板网栅栏每根立柱外侧预制内凹的路徽和“禁止入内”字样，采用黑体字体，内部涂红色油漆。

 铁路防护栅栏采用**盘条作为原材料，经由镀锌、涂前底漆和高附着力粉末喷涂三层保护的焊接式网片，具有日久抗腐蚀、抗紫外线的特性。
