中山市艾航机械设备有限公司

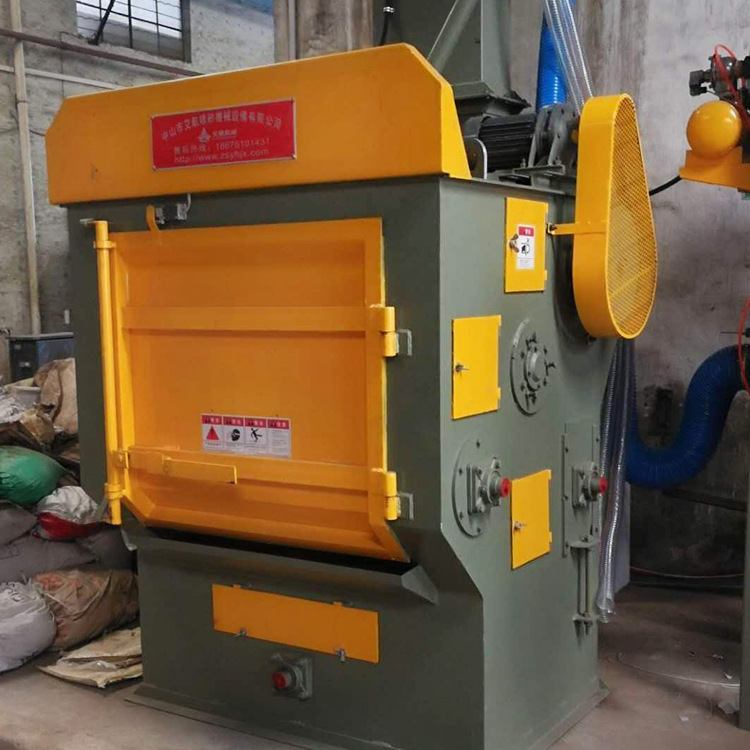

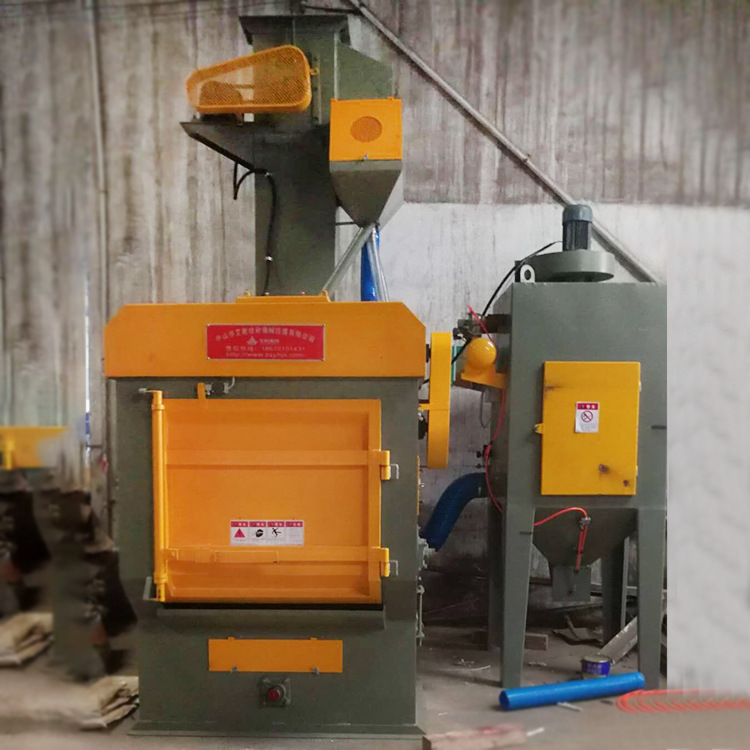

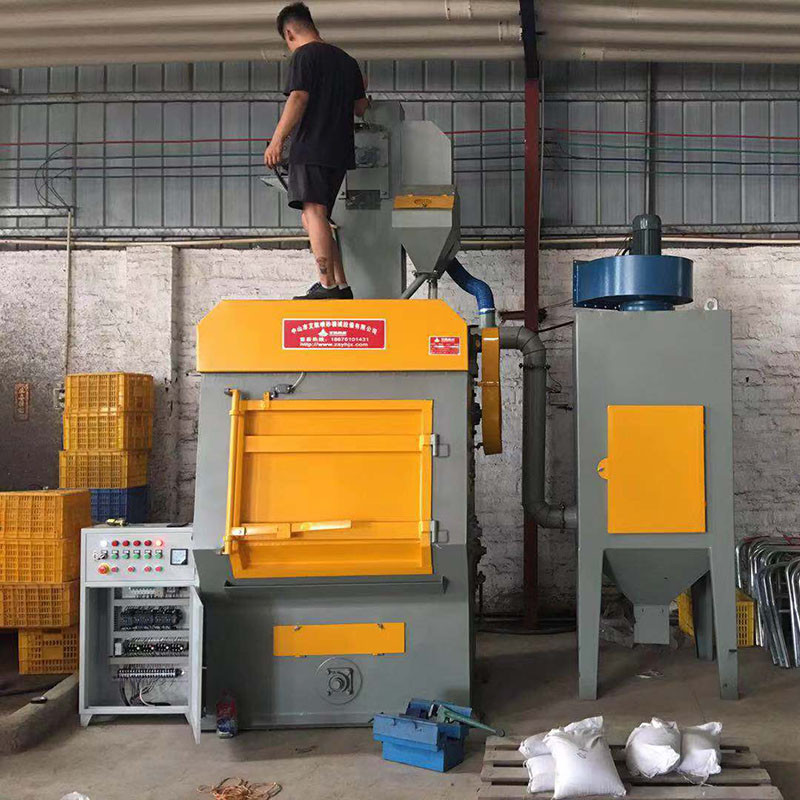

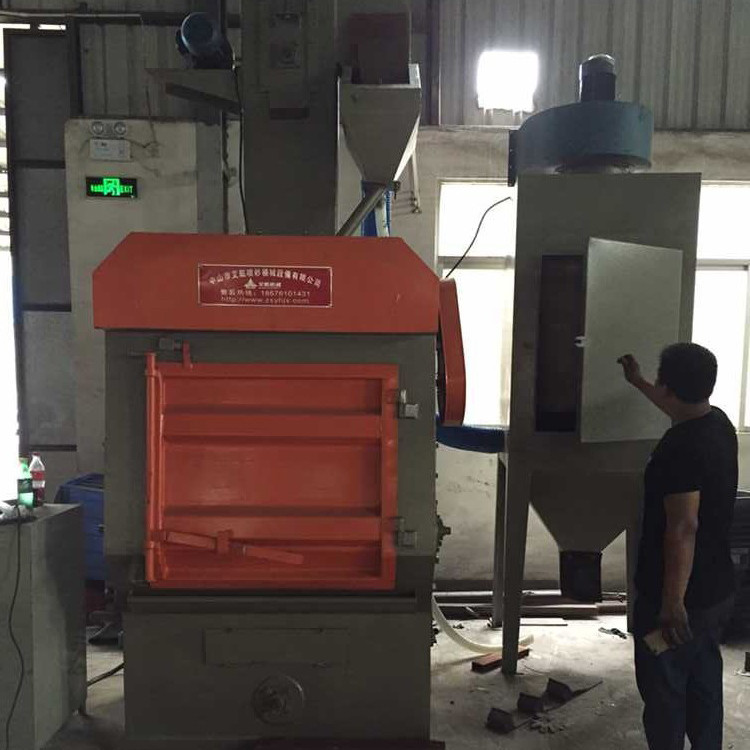

履带式抛丸机：Q32系列履带式抛丸机包含：Q326履带式抛丸机.Q3210履带式抛丸机.Q3220履带式抛丸机

多种规格，根据清理设备的大小来进行定型。

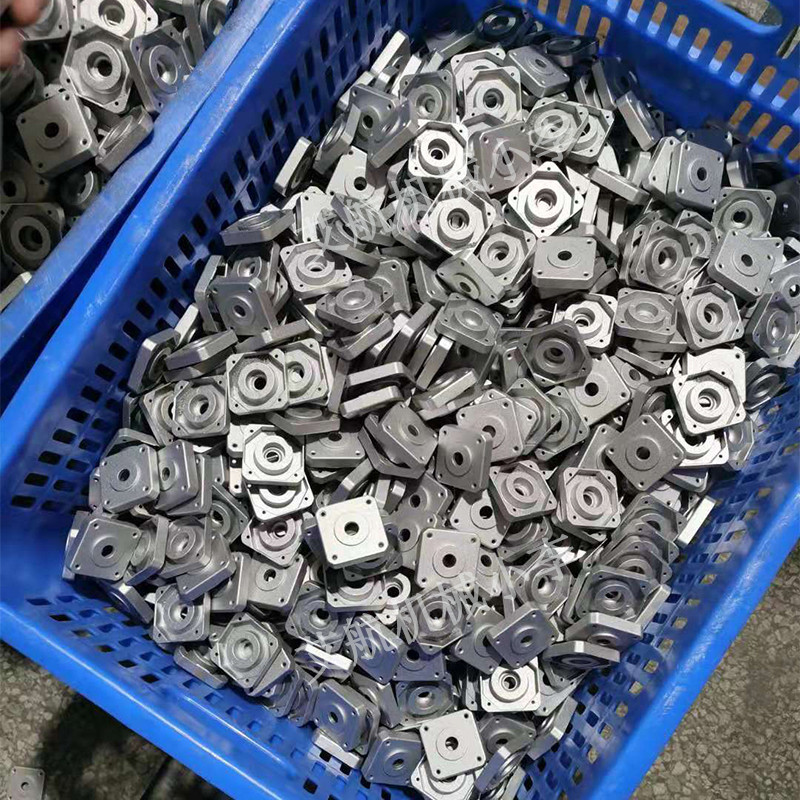

履带式抛丸机适用于各行五金工具、小型铸件、锻件、冲压件、齿轮、弹簧等件的表面清理、除锈、去除氧

化皮以及抛丸强化工艺，特别适用于怕碰撞的零件的清理及强化。它适用于较大的生产规模，既可以单机使

用，也可以多台联产。与连续输送器等配套组成生产清理流水线。本机是综合国内外技术，设计开发的新产

品，是一种清理效果好、结构紧凑、噪声小、成套性好的清理设备。

履带抛丸机规格：

型号           Q324      Q326      Q328      Q3210

履带直径：    400mm   600mm      800mm     1000mm

履带转盘：    3.6r/min   3.6r/min   3.6r/min   3.6r/min

滚筒载重量： 100KG      200KG      400KG      600KG

生产率：       40kg/min   60kg/min   80kg/min   100kg/min

抛丸室容量    50L      80L         100L       300L

丸砂分离方式 风选   过滤筛+风选  过滤筛+风选  过滤筛+风选

除尘风量       2000m3/h 2200m3/h 2500m3/h 3500m3/h

总功率       8kw       15kw       22kw        28kw

抛丸轮数       1          1          2           2

注：(生产率与工件的复杂程度和表面积有关，一般每分钟清理零件表面积≤0.25m2)

工人在操作履带式抛丸清理机时应严格遵循实用程序：
1、凡是本机操作人员必须对本说明书以及本机的工作原理性能及操作方法、润滑等方面有全面的了解，方能

进行操作；
2、将弹丸（200kg）陆续加入室体内，然后放入工件，关闭加料门，准备开车；
3、启动除尘器风机；
4、依次按钮启动：提升机、抛丸器、供丸闸门，开始清理工作。清理完毕后，依次按钮关闭：供丸闸门、抛

丸器、提升机、除尘器风机，再启动振打电机清灰，到一定时间后振打停止；
5、抛丸器完全停止后，打开加料门，将工装及工件吊出。
6、遇有紧急情况，可按急停按钮，机器立即全部停止工作；
7、全部工作完毕后，应及时关闭除尘器；
8、在通风除尘系统中，装有两个蝶阀，根据情况调整两蝶阀，可得到良好的分离效果；

9、抛丸器定向套的调整：

定向套的调整可参考图四所示的示意图调整，在使用过程中因定向套磨损使弹丸扩散角增大，导致抛丸器和清

理室的其他护板磨损加快。因此，定向套的磨损超过10毫米时，应更换新的定向套（开口方向与水平方线夹角

为45°）。
10、应定期清除除尘器下方集尘箱中的粉尘，以防阻塞排尘管，影响除尘效果；
11、应经常清理清理室底部以及分离器漏斗中筛网下的杂物；
12、应经常清扫设备周围的弹丸，以防滑倒伤人；
13、应经常检查清理室中履带及提升机皮带有无跑偏现象，以免损伤皮带；
14、禁止在抛丸器没完全停止时打开加料门，以防出现事故。

售后服务：

1、整机质保一年，易损件除外，终身维护。公司设有售后服务人员，售后服务快，让您无后顾之优。
2、送货时向客户详细讲解喷砂机、抛丸机、毛边机各个部件的功能及使用，手把手的教客户操作演示，并帮您

免费试样品，确定客户会操作后收款。
3、定期向客户回访使用情况，为用户提供终身全过程跟踪服务，积极听取客户所提的每一条意见，并努力改善

解决。对于客户不能处理的技术上的问题，可免费帮客户试样。
4、保质期间的服务承诺：售后人员及时到现场查找原因，并迅速给出解决方案，能及时处理的，立即处理。不

能及时处理的经客户同意，采取一切可以实施的措施，保证设备运行，或需要更换零件或设备，我们承诺无条件

更换，保质期内一切零配件均免费保修。
5、保修期后的承诺：用户可随时咨询我司的设备维修，保养方面的知识。零配件只收取成本费用，并长期以优

惠的价格提供耗材。
