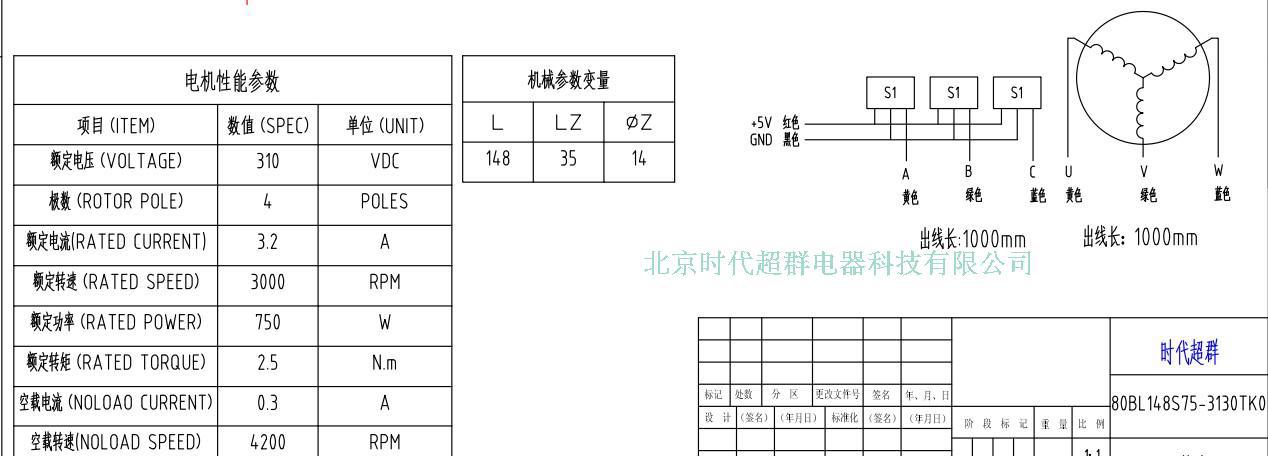

| 额定电压 | 310V |
|---|---|
| 额定功率 | 750W |
| 额定转速 | 3000rpm |
| 额定转矩 | 2.5N.M |
| 极数 | 4 |
概述：

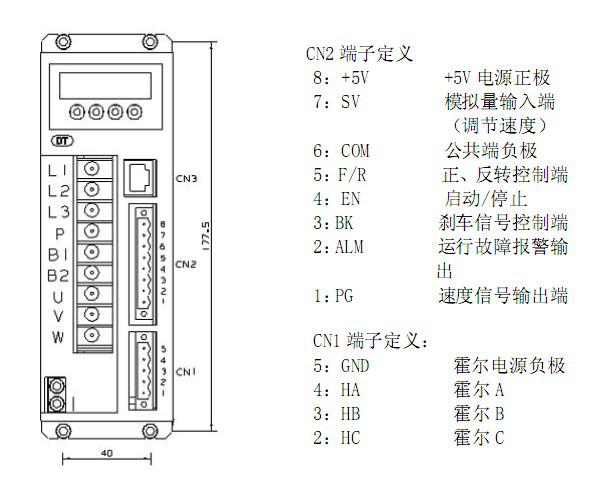

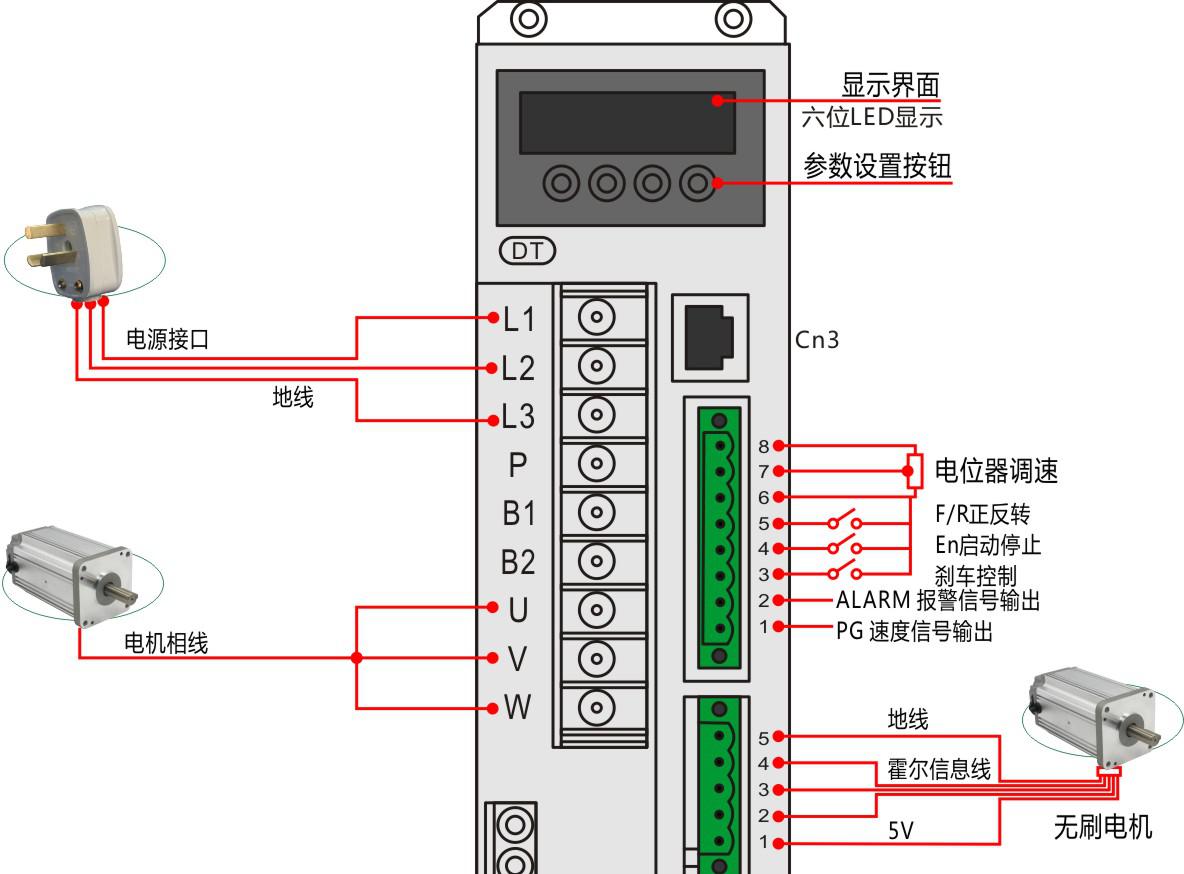

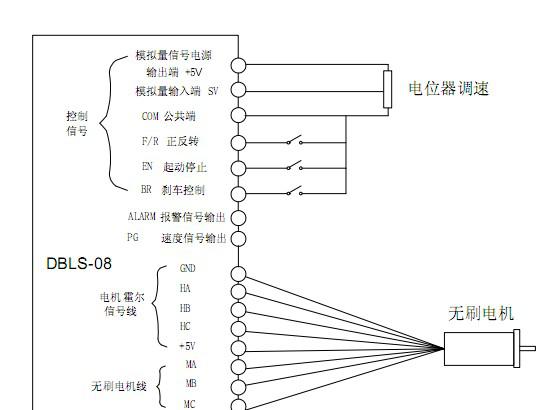

通用无刷电机驱动器是时代超群为配合现代化工业自动控制领域而自主研发的大功率驱动器，主要采用国际最新电机专用数字处理器DSP 为核心配以高速度数字逻辑芯片高品质功率模块，组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。该驱动器可提供：操作面板速度设定，外部模拟电压调速、外部电位器调速，脉宽调速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔离）、调速方式灵活多样、转速即时显示、保护功能齐全、功率部件提供硬件保护等特点。 产品特点：1. 系统特性：输入电源 AC180/250VAC 50/60Hz连续输出电流: 4.9A，适合1200W以下的无刷电机最大输出电流: 9.9A,使用温度 0~+45°C保存温度 -20~+85°C使用及保存湿度 <85% [不结霜条件]构造 壁挂箱体式2. 基本特性冷却方式： 散热器方式控制信输入输出信号：全隔离保 护 机能： 过电流、过热过速度过电压欠压控制电源异常面 板 界面 ：6位LED 显示 4 位按键操作 接口说明：| 端子号 | 端子符号 | 信号名称 | 功能 |
| 1 | L1(L)(R) | 主回路电源输入 | 主回路电源输入端子AC220V 50Hz，当使用单相220V时应接L1和L2。 |
| 2 | L2(N)(S) | ||
| 3 | L3(T) | ||
| 4 | P | 高压直流母线正端 | 驱动器内部直流母线正端，额定电压315V |
| 5 | B1 | 内部制动电阻 | 当使用内部制动电阻时，短接B1、B2。当内部制动电阻功率不够，需要使用外部制动电阻时，断开B1、B2,将外部制动电阻接入P、B2。 |
| 6 | B2 | 外部制动电阻 | |
| 7 | U(MA) | 电机输出 | 电机输出端子必须与电机U，V，W端子一一对应，注意：不能用调换三相端子的方法来使电机反转！这一点与异步电动机完全不同。 |
| 8 | V(MB) | ||
| 9 | W(MC) | ||
| PE | 保护地 | 提供电机和驱动器漏电流的安全泄放通路 |
| 无刷电机型号 | 额定功率 (W) | 额定电压 (VDC) | 额定转速 (rpm) | 额定扭矩 (N.m) | 轴径 | 机身长 (mm) | 极数 |
DT80BL110-3145 | 550 | 310 | 4500 | 1.2 | 14 | 110 | 4 |
DT80BL130-330 | 350 | 36 | 3000 | 1.2 | 14 | 130 | 4 |
DT80BL145-3130 | 550 | 310 | 3000 | 1.8 | 14 | 145 | 4 |
DT80BL165-3115 | 550 | 310 | 1500 | 3.5 | 14 | 165 | 4 |
DT80BL165-3130 | 750 | 310 | 3000 | 2.5 | 14 | 165 | 4 |
资讯顾问：李先生
电话：18801063276
qq号：928221169
id:时代超群66
店铺：//shop71634596.
| 型号 Model | 额定电压 Rated Voltage (V) | 额定功率 Rated Power (W) | 额定转速 Rated Speed (rpm) | 额定转矩 Rated Torque (Nm) | 额定电流 Rated Current (A) | 空载电流 Non-Load Current (A) | 空载转速 Non-Load Speed (rpm) |
| 57BL55S02-212TF0 | 24 | 22 | 1200 | 0.15 | 1.2 | 0.1 | 3000 |
| 57BL55S06-230TF0 | 24 | 60 | 3000 | 0.18 | 3.2 | 0.1 | 4800 |
| 57BL75S10-225TF0 | 24 | 100 | 2500 | 0.4 | 5 | 0.2 | 3000 |
| 57BL75S10-230TF0 | 24 | 100 | 3000 | 0.4 | 5 | 0.2 | 4600 |
| 57BL75S15-336TF0 | 36 | 145 | 3600 | 0.4 | 5.3 | 0.2 | 4600 |
| 57BL95S06-210TF0 | 24 | 60 | 1000 | 0.6 | 3.3 | 0.2 | 1600 |
| 57BL95S18-230TF0 | 24 | 180 | 3000 | 0.6 | 8 | 0.3 | 4200 |
| 57BL90S10-320TF0 | 36 | 100 | 2000 | 0.6 |
| 0.5 | 6200 |
| 57BL110S21-230TF0 | 24 | 210 | 3000 | 0.7 | 11 | 0.3 | 4600 |
| 60BL100S15-230TF0 | 24 | 150 | 3000 | 0.5 | 8 | 0.8 | 4000 |
| 60BL100S15-230TF0B | 24 | 150 | 3000 | 0.5 | 8 | 0.8 | 4000 |
| 60BL100S15-330TF0 | 36 | 150 | 3000 | 0.5 |
| 0.5 | 3500 |
| 60BL120S25-430TF0 | 48 | 250 | 3000 | 0.75 | 7 | 0.5 | 3500 |
| 60BL120S25-3130TF0 | 310 | 250 | 3000 | 0.75 | 1.5 | 0.2 | 2500 |
| 80BL130S35-330TK0 | 36 | 350 | 3000 | 1.2 | 13 | 0.5 | 3800 |
| 80BL145S55-445TK0 | 48 | 550 | 4500 | 1.6 | 15 | 1.4 | 6000 |
| 80BL145S55-3130TK0 | 310 | 550 | 3000 | 1.6 | 2.4 | 0.6 | 5000 |
| 80BL148S75-3130TK0 | 310 | 750 | 3000 | 2.5 | 3.2 | 0.3 | 4200 |
| 80BL165S75-3115TK0 | 310 | 550 | 1500 | 3.5 | 3.2 | 0.3 | 2100 |
| 80BL89S40-445TK0 | 48 | 400 | 4500 | 0.8 | 11 | 1 | 5900 |
| 80BL89S50-445TK0 | 48 | 500 | 4500 | 1.2 | 15 | 1 | 5900 |
| 57BL122R18-332TF0 | 36 | 180 | 3200 | 0.54 | 6.5 | 0.5 | 4300 |
| 57BL110S30-3150TF0 | 310 | 300 | 5000 | 0.7 | 1.3 | 0.3 | 5000 |
