北京时代四维科技有限公司

产品属性	无刷直流电机
额定电压（V）	48
额定功率（W）	550
额定转速（rpm）	4500
品牌	时代超群
型号	80BL145S55-50TK0

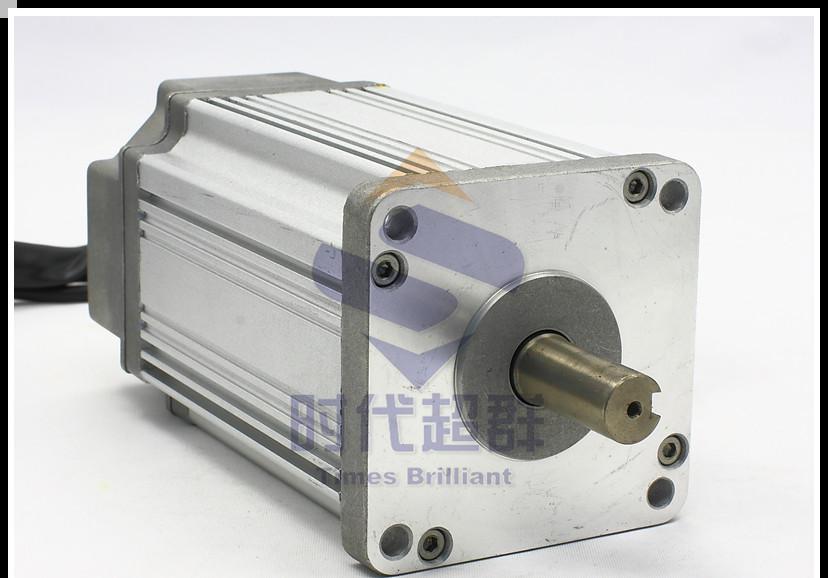

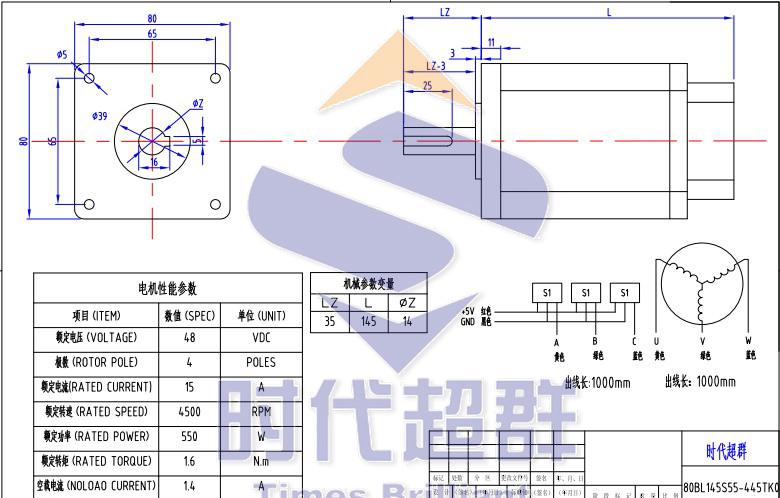

产品展示

无刷电机型号	额定功率 (w)	额定电压 (vdc)	额定转速 (rpm)	额定扭矩 (n.m)	轴径	机身长 (mm)	极数	价格
80bl110-3145	550	310	4500	1.2	14	110	4	520
80bl130-330	350	36	3000	1.2	14	130	4	520
80bl145-440	550	48	4500	1.6	14	140	4	520
80bl145-3130	550	310	3000	1.8	14	145	4	550
80bl165-3115	550	310	1500	3.5	14	165	4	700
80bl165-3130	750	310	3000	2.5	14	165	4	700

6716-V3无刷驱动器（控制器）：

电机输出	电机输出	电机输出	霍尔信号	霍尔信号	霍尔信号	霍尔电源	霍尔电源
W	V	U	Hw	Hv	Hu	H+	H-
蓝	绿	黄	蓝	绿	黄	红	黑

高性能直流无刷控制器(驱动器)

产品特点l        高集成度高可靠性无刷直流(BLDC)电机控制器l        三相全桥，PWM方式l        闭环稳速，大负载时电机仍能保持转速l        纯硬件设计，高速度，高抗干扰能力l        控制和输出接口全部采用光电隔离方式l        周波限电流方式，保护更加精确快速l        低发热，大功率主要功能l        欠电压(≤17V)、过热(>150℃)自动保护l        堵转4秒自动保护l        霍尔错误保护l        输出限流线性可调：0.5-8Al        支持内置电位器、外接电位器和模拟电压调速l        支持速度信号输出反馈l        带有使能功能l        具有缓启动功能，避免电流过冲，有效保护电机

安全注意事项l      本产品属于专业电器设备，应由专业技术人员进行安装、调试、操作和维护。不正确的使用将导致触电、火灾、爆炸等危险。l      本产品为直流电源供电，请确认电源正负极正确后上电l      请勿带电插拔连接线缆，且通电中不允许有线缆短接，否则将导致产品损坏l      电机运行中如需改变方向，必须先减速致电机停止后，再换向l      驱动器非密封，请勿在内部混入镙丝、金属屑等导电性异物或可燃性异物，储存和使用时请注意防潮防尘l      驱动器为功率设备，尽量保持工作环境的散热通风接口定义

名称	说明
正/负极	直流电源输入，18-48V
U,V,W	电机相线
Hu,Hv,Hw	霍尔信号线
H+,H-	霍尔电源，外接调速参考线，禁止外接给其它设备使用
Ve	外接调速。使用内部调速时悬空。注①
FG	速度反馈信号，频率=霍尔换相频率注②
EN	使能，悬空或高电平时为正常工作，低电平脱机注③
DR	方向，悬空或高电平时为正转，低电平反转注③注④
V+	控制信号公共正端(+5V)注⑤
电源灯	绿色，通电后长亮
电流	输出限流设置，顺时针旋转0.5-8A
调速	内部电位器调速，顺时针旋转，速度0-100
方向	OFF=正转，ON=反转，当外接方向控制时设置为OFF
切换	ON=内部电位器调速，OFF=外接调速

注①:支持外接10K电位器或模拟电压调速。当外接电位器时，Ve对应电位器中间脚；当外接模拟电压时，H-为参考地，Ve为模拟电压输入信号，H+悬空(详见接线方法)    使用此功能时确认“切换”拨码为OFF状态注②:速度反馈接口，采用oc门方式，禁止与地直接相连，不用时悬空。注③:此信号需有5mA以上驱动吸收能力注④:当使用此功能时，确认“方向”拨码为OFF注⑤:信号电源，默认为3.3-5V，由上位机或控制单元提供，需和控制信号为一个回路。限流说明：本控制器采用输出限流方式，有效避免因启动或负载加大时电流过大导致工作异常。实际使用时请根据电机参数设置输出限流值。调速说明：使用外接模拟电压Ve调速时，电压范围为0-5V，其中在约1-4.5V时电机速度常见问题解答1.问：初次使用该控制器，如何能尽快上手？  答：正确接好电源线、电机相线、霍尔线后，保证电机空载且其它接口悬空，使用内部调速，缓慢加速。电机正确转动后，再依次测试使能、方向、外接调速等功能。如对本产品不熟，初次使用应做好测试后，再安装到实际场合使用。2.问：电源接反有何影响？答：会烧毁驱动器。3.问：上位控制信号高于5V，如何处理？  答：需要串联限流电阻，12V串联2K，24V串联4.7K4.问：驱动器长时间工作后外壳比较热，正常吗？答：正常，在常温下外壳达到90度不会对性能有影响。5.问：电源指示灯亮，但电机不转且抖动，是什么原因？答：可能是相线与霍尔线有错误，请按照电机说明书正确接线后重新加电测试。6.问：用此控制器，能否将我的电机转速调到6000？  答：无刷电机的最高转速是电机本身的参数，控制器能将电机控制在0-最高速。7.问：想在此驱动器上加些功能或做新产品开发，是否可以？ 答：可以，请联系我公司。质保条例本产品提供最长15个月的免费质保，和之后的2年成本维修，具体条例如下：1．收到产品7日内无原因退换货——需保证产品外观无损，无使用痕迹。2．六个月内主要部件免费更换(除外壳)——自购买之日起，或出厂日期三个月后算起(以质保签为准)3．一年内免费维修——自购买之日起，或出厂日期三个月后算起(以质保签为准)4．免费质保期过后的两年内，享受成本维修。有下列情形之一的，不享受以上质保：1.      不遵守“安全注意事项”或“产品工作条件”使用，导致产品损坏的；2.      质保易碎贴损坏，或有拆卸痕迹的；3.      因雷击、地震、海啸、战争等人力不可抗拒因素所造成产品损坏的；4.      其它人为原因损坏的。

北京时代超群电器科技有限公司

联系人：李文杰

联系电话：18801063276

qq：928221169

旺旺号：时代超群66

邮箱;928221169@qq.com/

网址;//shop71634596./





型号 Model	额定电压 Rated Voltage (V)	额定功率 Rated Power (W)	额定转速 Rated Speed (rpm)	额定转矩 Rated Torque (Nm)	额定电流 Rated Current (A)	空载电流 Non-Load Current (A)	空载转速 Non-Load Speed (rpm)
57BL55S02-212TF0	24	22	1200	0.15	1.2	0.1	3000
57BL55S06-230TF0	24	60	3000	0.18	3.2	0.1	4800
57BL75S10-225TF0	24	100	2500	0.4	5	0.2	3000
57BL75S10-230TF0	24	100	3000	0.4	5	0.2	4600
57BL75S15-336TF0	36	145	3600	0.4	5.3	0.2	4600
57BL95S06-210TF0	24	60	1000	0.6	3.3	0.2	1600
57BL95S18-230TF0	24	180	3000	0.6	8	0.3	4200
57BL90S10-320TF0	36	100	2000	0.6		0.5	6200
57BL110S21-230TF0	24	210	3000	0.7	11	0.3	4600
60BL100S15-230TF0	24	150	3000	0.5	8	0.8	4000
60BL100S15-230TF0B	24	150	3000	0.5	8	0.8	4000
60BL100S15-330TF0	36	150	3000	0.5		0.5	3500
60BL120S25-430TF0	48	250	3000	0.75	7	0.5	3500
60BL120S25-3130TF0	310	250	3000	0.75	1.5	0.2	2500
80BL130S35-330TK0	36	350	3000	1.2	13	0.5	3800
80BL145S55-445TK0	48	550	4500	1.6	15	1.4	6000
80BL145S55-3130TK0	310	550	3000	1.6	2.4	0.6	5000
80BL148S75-3130TK0	310	750	3000	2.5	3.2	0.3	4200
80BL165S75-3115TK0	310	550	1500	3.5	3.2	0.3	2100
80BL89S40-445TK0	48	400	4500	0.8	11	1	5900
80BL89S50-445TK0	48	500	4500	1.2	15	1	5900
57BL122R18-332TF0	36	180	3200	0.54	6.5	0.5	4300
57BL110S30-3150TF0	310	300	5000	0.7	1.3	0.3	5000
