| 额定电压 | 24V |
|---|---|
| 额定功率 | 100W |
| 额定转速 | 2500rpm |
| 额定转矩 | 0.4N.M |
| 极数 | 4 |
| 品牌 | 时代超群 |
| 无刷电机型号 | 额定功率 (W) | 额定电压 (V) | 额定转速 (rpm) | 额定扭矩 (N.m) | 机身长 (mm) | 重量 (kg) |
| 57BL50-230 | 60 | 24 | 3000 | 0.18 | 52 | 0.55 |
| 57BL70-225 | 100 | 24 | 2500 | 0.40 | 72 | 0.80 |
| 57BL70-336 | 150 | 36 | 3600 | 0.40 | 72 | 0.80 |
| 57BL90-210 | 60 | 24 | 1000 | 0.60 | 92 | 1.1 |
| 57BL90-230 | 180 | 24 | 3000 | 0.60 | 92 | 1.1 |
| 57BL110-230 | 210 | 24 | 3000 | 0.70 | 110 | 1.5 |
| 57BL110-3150 | 300 | 310 | 5000 | 0.70 | 110 | 1.5 |

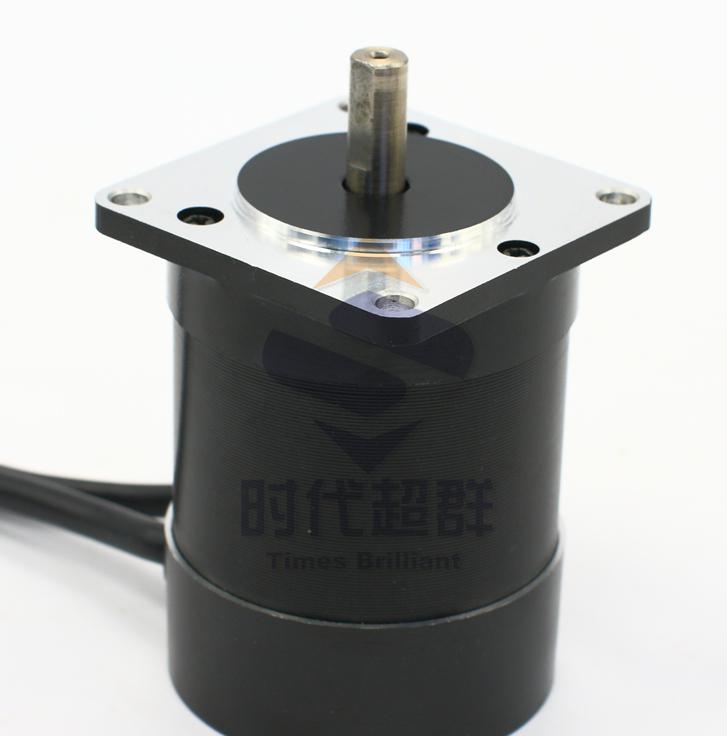

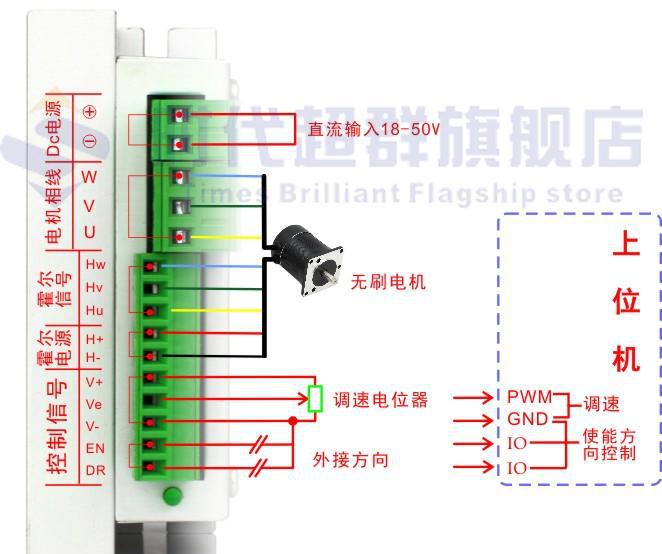

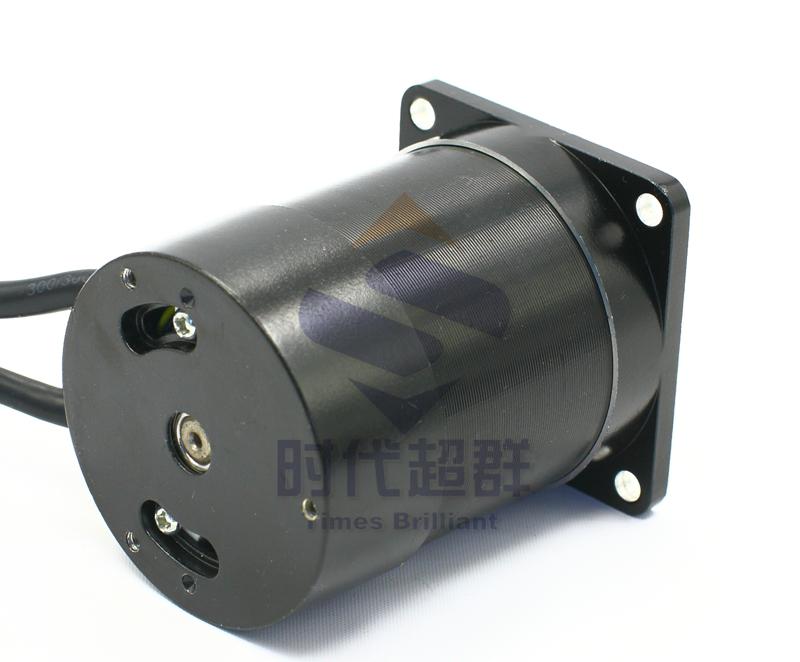

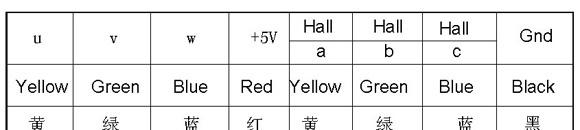

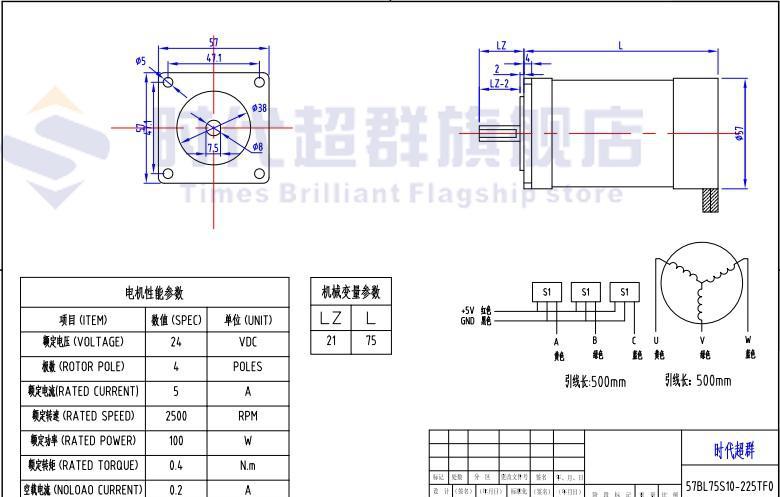

无刷电机接线图:
产品特点
高集成度高可靠性无刷直流(BLDC)电机控制器三相全桥，PWM方式闭环稳速，大负载时电机仍能保持转速纯硬件设计，高速度，高抗干扰能力控制和输出接口全部采用光电隔离方式周波限电流方式，保护更加精确快速低发热，大功率主要功能
欠电压(≤17V)、过热(>150℃)自动保护堵转4秒自动保护霍尔错误保护输出限流线性可调：0.5-8A支持内置电位器、外接电位器和模拟电压调速支持速度信号输出反馈带有使能功能具有缓启动功能，避免电流过冲，有效保护电机产品工作条件
项目 | 最小 | 额定 | 最大 | 单位 | |
环境温度 | -30 | 60 | ℃ | ||
输入电压(DC) | 18 | 48 | V | ||
输出电流 | 0.5 | 8 | A | ||
适用电机转速 | 0 | 30000 | rpm | ||
霍尔信号电压 | 4.5 | 5 | 5.5 | V | |
霍尔驱动电流 | 10 | mA | |||
公共端电压 | 3 | 5.5 | V | ||
公共端所需电流 | 0.1 | 50 | mA | ||
速度信号输出电流 | 5 | 10 | mA | ||
外接调速电位器 | 10K | Ω | |||
模拟调速电压(Ve) | 0 | 5 | V | ||
控制接口电压 | H | 3 | 5 | 5.5 | V |
L | 0 | 0 | 0.5 | V | |
接口定义
名称 | 说明 |
正/负极 | 直流电源输入，18-48V |
U,V,W | 电机相线 |
Hu,Hv,Hw | 霍尔信号线 |
H+,H- | 霍尔电源，外接调速参考线，禁止外接给其它设备使用 |
Ve | 外接调速。使用内部调速时悬空。注① |
FG | 速度反馈信号，频率=霍尔换相频率注② |
EN | 使能，悬空或高电平时为正常工作，低电平脱机注③ |
DR | 方向，悬空或高电平时为正转，低电平反转注③注④ |
V+ | 控制信号公共正端(+5V)注⑤ |
电源灯 | 绿色，通电后长亮 |
电流 | 输出限流设置，顺时针旋转0.5-8A |
调速 | 内部电位器调速，顺时针旋转，速度0-100% |
方向 | OFF=正转，ON=反转，当外接方向控制时设置为OFF |
切换 | ON=内部电位器调速，OFF=外接调速 |
注①:支持外接10K电位器或模拟电压调速。当外接电位器时，Ve对应电位器中间脚；当外接模拟电压时，H-为参考地，Ve为模拟电压输入信号，H+悬空(详见接线方法)
使用此功能时确认“切换”拨码为OFF状态
注②:速度反馈接口，采用oc门方式，禁止与地直接相连，不用时悬空。接口方式如右图所示：
注③:此信号需有5mA以上驱动吸收能力，控制接口方式如右图所示：
注④:当使用此功能时，确认“方向”拨码为OFF
注⑤:信号电源，默认为3.3-5V，由上位机或控制单元提供，需和控制信号为一个回路。
限流说明：
本控制器采用输出限流方式，有效避免因启动或负载加大时电流过大导致工作异常。实际使用时请根据电机参数设置输出限流值。调节示意如右图：
联系方式;
北京时代超群电器科技有限公司
联系人：李文杰
联系电话：18801063276
qq：928221169
旺旺号：时代超群66
邮箱;928221169@qq.com
网址;//shop71634596./
型号 Model | 额定电压 Rated Voltage (V) | 额定功率 Rated Power (W) | 额定转速 Rated Speed (rpm) | 额定转矩 Rated Torque (Nm) | 额定电流 Rated Current (A) | 空载电流 Non-Load Current (A) | 空载转速 Non-Load Speed (rpm) |
57BL55S02-212TF0 | 24 | 22 | 1200 | 0.15 | 1.2 | 0.1 | 3000 |
57BL55S06-230TF0 | 24 | 60 | 3000 | 0.18 | 3.2 | 0.1 | 4800 |
57BL75S10-225TF0 | 24 | 100 | 2500 | 0.4 | 5 | 0.2 | 3000 |
57BL75S10-230TF0 | 24 | 100 | 3000 | 0.4 | 5 | 0.2 | 4600 |
57BL75S15-336TF0 | 36 | 145 | 3600 | 0.4 | 5.3 | 0.2 | 4600 |
57BL95S06-210TF0 | 24 | 60 | 1000 | 0.6 | 3.3 | 0.2 | 1600 |
57BL95S18-230TF0 | 24 | 180 | 3000 | 0.6 | 8 | 0.3 | 4200 |
57BL90S10-320TF0 | 36 | 100 | 2000 | 0.6 | 0.5 | 6200 | |
57BL110S21-230TF0 | 24 | 210 | 3000 | 0.7 | 11 | 0.3 | 4600 |
60BL100S15-230TF0 | 24 | 150 | 3000 | 0.5 | 8 | 0.8 | 4000 |
60BL100S15-230TF0B | 24 | 150 | 3000 | 0.5 | 8 | 0.8 | 4000 |
60BL100S15-330TF0 | 36 | 150 | 3000 | 0.5 | 0.5 | 3500 | |
60BL120S25-430TF0 | 48 | 250 | 3000 | 0.75 | 7 | 0.5 | 3500 |
60BL120S25-3130TF0 | 310 | 250 | 3000 | 0.75 | 1.5 | 0.2 | 2500 |
80BL130S35-330TK0 | 36 | 350 | 3000 | 1.2 | 13 | 0.5 | 3800 |
80BL145S55-445TK0 | 48 | 550 | 4500 | 1.6 | 15 | 1.4 | 6000 |
80BL145S55-3130TK0 | 310 | 550 | 3000 | 1.6 | 2.4 | 0.6 | 5000 |
80BL148S75-3130TK0 | 310 | 750 | 3000 | 2.5 | 3.2 | 0.3 | 4200 |
80BL165S75-3115TK0 | 310 | 550 | 1500 | 3.5 | 3.2 | 0.3 | 2100 |
80BL89S40-445TK0 | 48 | 400 | 4500 | 0.8 | 11 | 1 | 5900 |
80BL89S50-445TK0 | 48 | 500 | 4500 | 1.2 | 15 | 1 | 5900 |
57BL122R18-332TF0 | 36 | 180 | 3200 | 0.54 | 6.5 | 0.5 | 4300 |
57BL110S30-3150TF0 | 310 | 300 | 5000 | 0.7 | 1.3 | 0.3 | 5000 |
