| 产品属性 | 直流无刷控制器 |
|---|---|
| 电压范围 | 18-40 |
| 电流 | 5 |
| 功率 | 200W以下 |
| 品牌 | 时代超群 |
| 型号 | ZM-6405E |

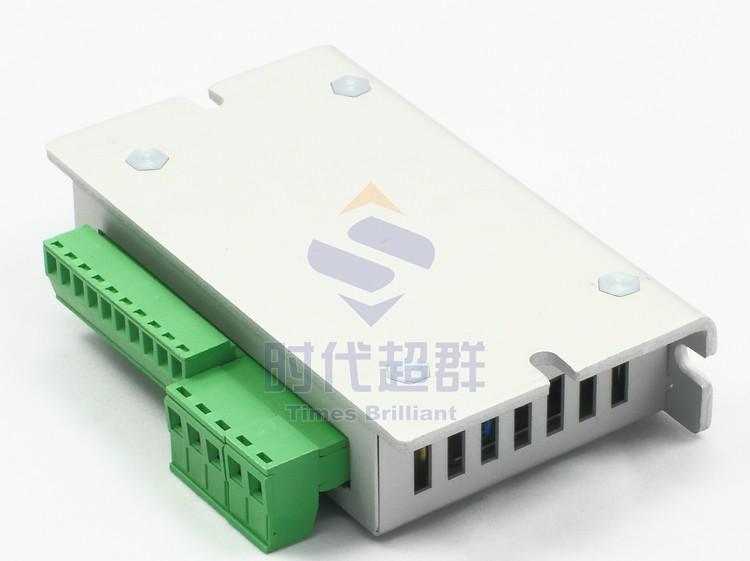

产品特点 |
|
主要功能 |
|
产品工作条件 |
|
项目 | 最小 | 额定 | 最大 | 单位 | |
环境温度 | -30 |
| 60 | ℃ | |
输入电压(DC) | 18 |
| 40 | V | |
输出电流 | 1.5 |
| 5 | A | |
适用电机转速 | 0 |
| 20000 | rpm | |
霍尔信号电压 | 4.5 | 5 | 5.5 | V | |
霍尔驱动电流 |
| 10 |
| mA | |
外接调速电位器 |
| 10K |
| Ω | |
模拟调速电压(Ve) | 0 |
| 5 | V | |
PWM调速信号电压 | 4.5 |
| 5.5 | V | |
PWM调速信号占空比 | 0 |
| 100 | % | |
控制接口电压 | H | 3 | 5 | 24 | V |
L | 0 | 0 | 0.5 | V | |

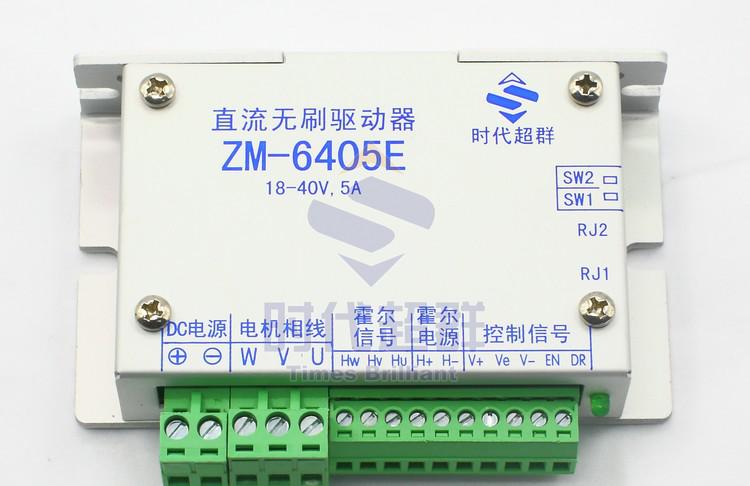

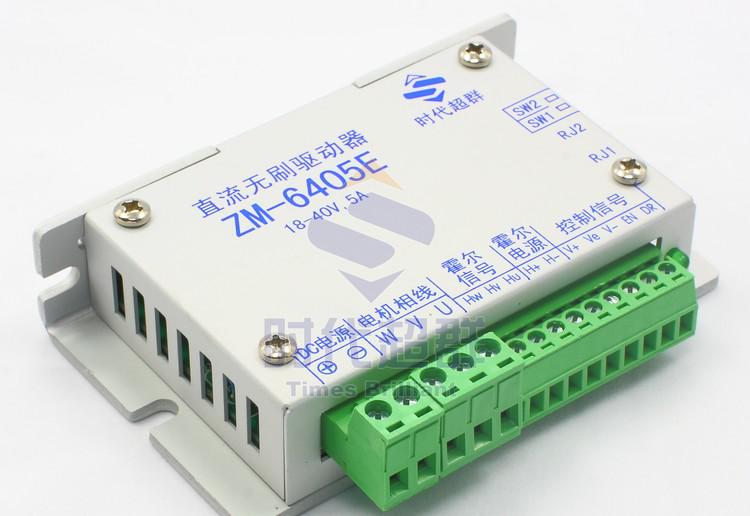

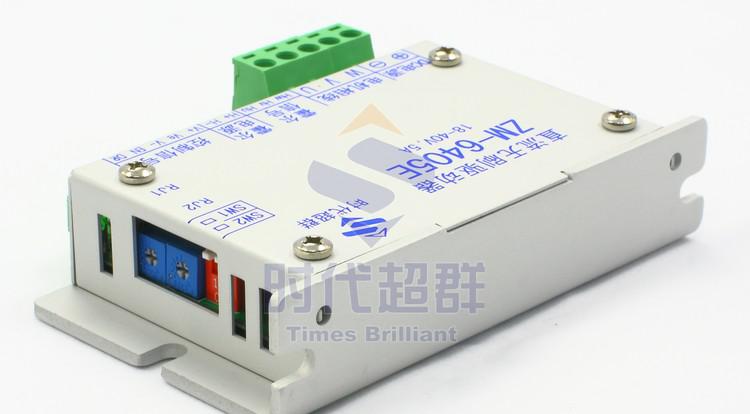

接口定义 |
|
名称 | 说明 |
正/负极 | 直流电源输入，18-40V |
U,V,W | 驱动输出，接电机相线 |
Hu,Hv,Hw | 霍尔信号，接电机霍尔信号线 |
H+,H- | 霍尔电源，接电机霍尔电源线 |
V+ | 外接电位器调速正极，不使用时悬空。 |
Ve | 外接调速信号，可外接电位器、模拟电压或PWM注① |
V- | 外接调速参考地 |
EN | 使能，当拨码SW2为off状态时，悬空或高电平时为正常，低电平待机，当拨码SW2为on状态时，悬空或高电平为待机，低电平为正常。 |
DR | 方向，悬空或高电平时为正转，低电平反转 |
电源灯 | 绿色，通电后长亮 |
RJ1 | 电机启动的快慢变化 |
RJ2 | 内部调速电位器，顺时针旋转，电机转速由0-100% |
SW1拨码 | 内外部调速切换，ON：内部 OFF：外部 |
SW2拨码 | 使能功能切换，ON：高电平悬空为待机，OFF：低电平待机 |
注①:使用此功能时请确认驱动器侧面的“切换”拨码为OFF状态
常见问题解答 |
|
1.问：初次使用该控制器，如何能尽快上手？
答：正确接好电源线、电机相线、霍尔线后，保证电机空载且其它接口悬空，使用内部调速，缓慢加速。电机正确转动后，再依次测试使能、方向、外接调速等功能。如对本产品不熟，初次使用应做好测试后，再安装到实际场合使用。
2.问：电源接反有何影响？
答：会立即烧毁驱动器。
3.问：上位控制信号电压最高是多少V？
答：调速信号最高电压为5+0.2V，使能和方向控制接口最高电压为24+2V，超过此电压会导致驱动器烧毁。
4.问：驱动器长时间工作后外壳比较热，正常吗？
答：正常，在常温下，长时间工作外壳达到90度不会对性能有影响。
5.问：电源指示灯亮，但电机不转且抖动，是什么原因？
答：可能是相线与霍尔线有错误，请按照电机说明书正确接线后重新通电测试。
6.问：用此控制器，能否将我的电机转速调到6000？
答：无刷电机的最高转速是电机本身的参数，控制器能将电机控制在0至最高速。
7.问：我手上已经有电机，购买此驱动器后如何接线
答：必须先确定手上电机的相线和霍尔线定义后才能接线，如不确定定义需向电机厂家询问。否则不正确的接线会导致驱动器损坏。
8.问：想在此驱动器上加些功能或做新产品开发，是否可以？
答：可以，请联系我公司。
