| 品牌 | 时代超群 |
|---|
⑴.S-250W开关电源特性参数
| |||||||||||
| 型号 | S-250-5 | S-250-7.5 | S-250-12 | S-250-13.5 | S-250-15 | S-250-24 | S-250-27 | S-250-48 | |||
输出 | 直流输出电压 | 5V | 7.5V | 12V | 13.5V | 15V | 24V | 27V | 48V | ||
输出电压容差 | ±2% | ±2% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | |||
额定输出电流 | 40A | 30A | 20A | 18.5A | 16.6A | 10A | 9.3A | 5.2A | |||
输出电流范围 | 0-40A | 0-30A | 0-20A | 0-18.5A | 0-16.6A | 0-10A | 0-9.3A | 0-5.2A | |||
输出功率 | 250W | 250W | 250W | 250W | 250W | 250W | 250W | 250W | |||
纹波及噪音 | 200mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | |||

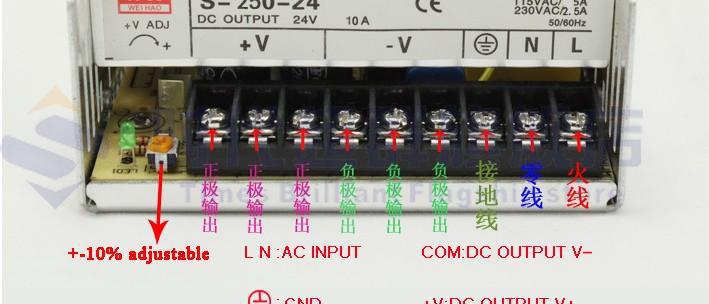

直流电压可调范围 | -10%，+12% | ±20% | -16%，+10% | -12%，+11% | -10%，+20% | -16%，+10% | -4%，+18% | -15%，+17% | |||
启动、上升、保持时间 | 200ms,50ms,20ms满载 | ||||||||||
输入 | 输入电压范围 | 90～132 VAC/180～264VAC47～63 Hz；由开关选择254～370VDC | |||||||||
交流输入电流 | 5.5A/115 V 3.5A/ 230 V | ||||||||||
效率 | 74% | 76% | 78% | 79% | 78% | 82% | 82% | 83% | |||
冲击电流 | 25A/115V50A/230V | ||||||||||
漏电流 | ＜3.5 mA/240VAC | ||||||||||
保护特性 | 过载保护 | 105%～135% | |||||||||
保护方式： 电流限制，自动恢复 | |||||||||||
过电压保护 | 115%～135% | ||||||||||
保护方式：打嗝模式，自动恢复 | |||||||||||

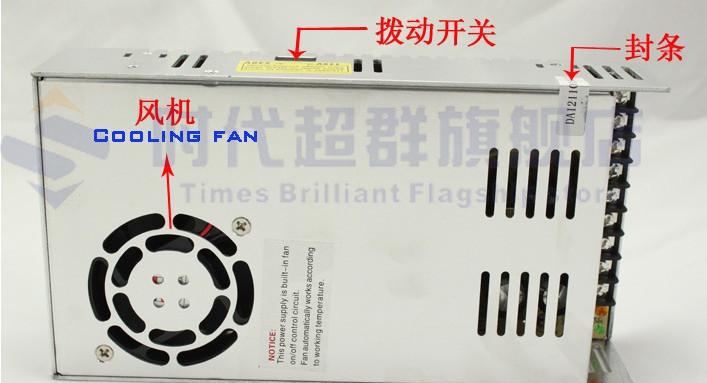

冷却方式 | RTH3≥45℃风机开≤40℃风机关,≥85℃切断输出 | ||||||||||
环境 | 工作温度、湿度 | -10℃～+50℃；20%～90 %RH | |||||||||
保存温度、湿度 | -20℃～+85℃；10%～95 %RH | ||||||||||
抗震性 | 10～500Hz，2G 10min./1周期，时长60分钟，各轴 | ||||||||||
安全 | 耐压性 | 输入输出间：1.5KVAC输入与地：1.5KVAC输出与地：0.5KVAC | |||||||||
绝缘电阻 | 输入输出间，输入与地，输出与地：100M Ohms/500VDC | ||||||||||
符合标准 | 安全标准 | 符合UL1950 | |||||||||
EMC标准 | 符合EN55022，EN55024，EN61000 | ||||||||||
其它 | 重量 | 1Kg | |||||||||
包装 | 20pcs/20kg/1CUFT | ||||||||||
备注 | 1．所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 2．纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 3．容差是电压设定误差、电压调整率和电流调整率之总和。 | ||||||||||
