| 产品类型 | 步进控制器 |
|---|---|
| 产品属性 | 四轴控制器 |
| 显示 | 液晶显示屏 |
| 品牌 | 时代超群 |
| 型号 | CM20L-40 |
新价格不含接口板
|
￥85.00
概述
本公司最新研制的“运动控制器”采用高性能32位CPU，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。该系统具有可靠性高，精度高，噪音小，操作方便等特点。
本控制器可控制四个电机运动，可实现点位、直线插补的操作。具有循环、跳转等功能。简单、清晰的参数给您的操作带来方便和快捷。输入/输出的设置功能可方便您的使用和维修。
主要功能
参数设置：可设置与加工、操作有关的各个控制参数，使加工效果达到最佳状态。
手动操作：可实现高、低速手动、点动、回程序零、回机械零等操作。
程序管理：可对当前加工程序进行修改、保存。
自动加工：可实现单段/连续、空运行、暂停等功能。
系统组成
数控系统主要由以下几部分组成：
高性能、高速度32位
液晶显示器(分辨率:192×64)
专用运动控制芯片(信号输出为:5V TTL)
输入/输出(10路光电隔离24V输入,10路光电隔离24V输出)
用户加工程序存储器(可存储48个程序)
最大程序行数440行
薄膜按键阵列(28键)
技术指标
最小数据单位 0.001mm
最大数据尺寸 ±9999.999mm
快速点位运动限速 8000mm/min (脉冲当量为0.001毫米时)
最高加工速度限速 8000mm/min (脉冲当量为0.001毫米时)
最高脉冲输出频率 150KHz
控制轴数 2轴(X,Y)
联动轴数 2轴(X,Y)
电子齿轮 分子(n):1-65535,分母(m):1-65535
系统主要功能 自动、手动、程序编辑、系统参数、自检、设置等

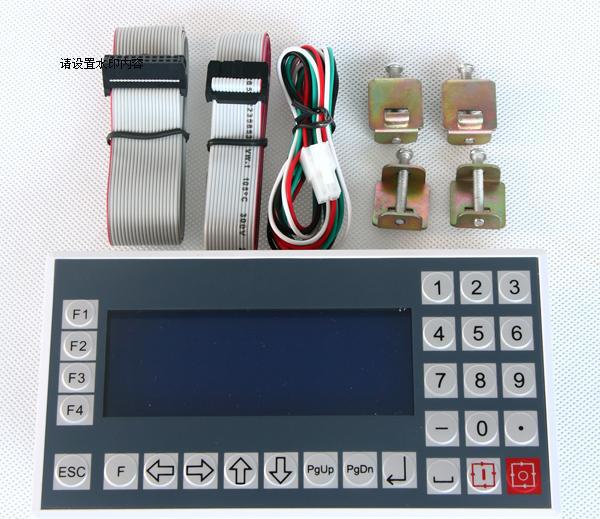

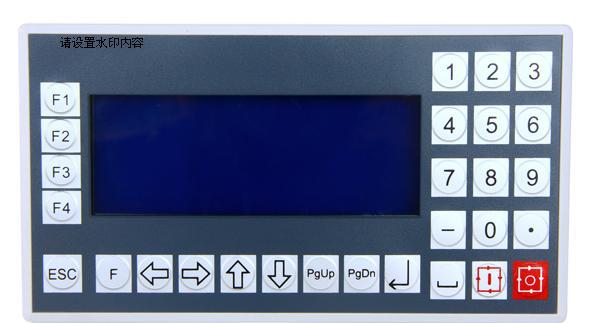

外观及面板
控制器外观：见封面
外形尺寸：长172mm，宽94mm，厚30mm
嵌入孔尺寸：长162mm，宽84mm，前面板厚4mm
高性能液晶显示屏，可实现复杂步进电机运动控制。
| 北京时代超群步进电机选型表格 | ||
| 类型 | 步进电机型号 | 配套驱动器 |
两 相 步 进 电 机 | 20BYG250-33（20mN.m,0.6A) | 单轴：ZD-6209-V2,ZD-8731双轴:ZD-6209-D,ZD-8731-D |
| 28BYG250-34（60mN.m,0.75A) | ||
| 39BYG250-22（0.1nm，0.48A） | ||
| 39BYG250-26（0.13nm，0.45A） | ||
| 42BYG250-33（0.21nm，0.4A） | ||
| 42BYG250-40（0.33nm，0.4A） | ||
| 42BYG250-48（0.5nm，0.4A） | ||
| 57BYG250-50（0.7nm，0.6A） | 单轴：ZD-6209-V2,ZD-8731ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-56（0.9nm，2A） | ZD-6560-V2/ZD-6560-V3/ZD-6560-V3C调速控制驱动器 | |
| 57BYG250-76（1.5nm，3A） | ZD-6560-V2/ZD-6560-V4/ZD-6560-V4C调速控制驱动器 | |
| 57BYG250-80（2nm， 3A） | ZD-6560-V4/ZD-6560-V4C调速控制驱动器 | |
| 57BYG250-112（2.4nm，3A） | ZD-6560-V4/ZD-6560-V4C调速控制驱动器 | |
| 86BYG250-65（2.8nm，3A） | ZD-6560-V4/2HD8080 | |
| 86BYG250-80（4nm，4A） | 2HD8080 | |
| 86BYG250-98（7.5nm，4A） | 2HD8080 | |
| 86BYG250-113（8.5nm，4A） | 2HD8080 | |
| 86BYG250-150（12nm，4.4A） | 2HD8080 | |
| 110BYG250-115（12.7nm，4A） | 2HD8080/2HA1180 | |
| 110BYG250-150（20nm，4A） | 2HA1180 | |
| 双出轴电机 | 42BYG250-45（0.4nm，1A，双出轴） | 单轴：ZD-6209-V2,ZD-8731-V1双轴:ZD-6209-D,ZD-8731-D |
| 57BYG250-56（0.9nm，2A，双出轴） | ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-76（1.5nm，3A，双出轴） | ZD-6560-V4/ZD-6560-V4C调速控制驱动器 | |
| 86BYG250-113（8.5nm，4A，双出轴） | 2HD8080 | |
| 三相步进电机 | 86BYG350-98（6nm，4A） | 3HB606 |
| 86BYG350-113（6nm，5.2A） | 3HB606 | |
| 110BYG350-130(12nm，5.2A) | 3HB2208 | |
| 110BYG350-160(16nm，5.2A) | 3HB2208 | |
| 110BYG350-220(20nm，5.2A) | 3HB2208 | |
| 110BYG350-250(25nm，5.2A) | 3HB2208 | |
| 130byg350-180(27nm，5A) | 3HB2208 | |
| 130byg350-230(37nm，5A) | 3HB2208 | |
| 130byg350-280(50nm，5A) | 3HB2208 | |
| 无刷直流电机 | 57BL52-230(24V,60W,3000rpm,0.18nm) | ZD-6716-V2 |
| 57BL70-225(24V,100W,2500rpm,0.4nm) | ZD-6716-V2 | |
| 57BL90-230(24V,180W,3000rpm,0.6nm) | ZD-6716-V2 | |
| 60BL100-230（24V,150W3000RPM,0.5NM） | ZD-6716-V2 | |
| 60BL120-430（48V,250W3000RPM,0.75NM） | ZD-6716-V3 | |
| 80BL145-440（48V,550W4000RPM,1.6NM） | ZD-6716-V3 | |
