| 产品类型 | 混合式步进电机 |
|---|---|
| 相数 | 2 |
| 电压(V) | 24-80 |
| 转矩(N.M) | 8.5 |
| 品牌 | 时代超群 |
| 型号 | 86HBP113AL4-TK0 |

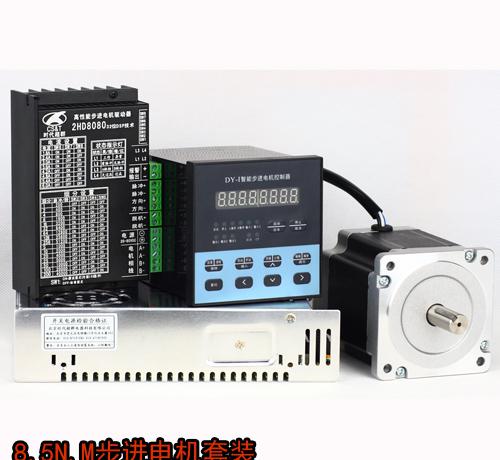

套装分解 | |||||||
类型 | 型号 | 步距角 （°） | 电压 （V） | 电流 （A） | 静转矩 （Nm） | 重量 （Kg） | 单买价格 |
步进电机 | 86BYG250-113 | 1.8 | 24-60 | 4.0 | 8.5 | 3.65 | 290 |
步进驱动器 | 2HD8080 | 24V-80V | 8.0 | 256细分 | 0.5 | 320 | |
开关电源 | S-400-60 | 60 | 6.6 | 0.5 | 160 | ||
控制器 | DY-IS | 385 | |||||

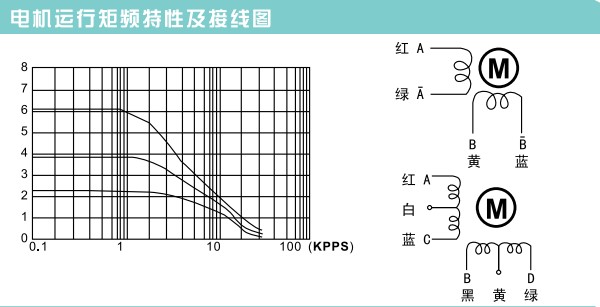

电机升降曲线：
其他86电机参数：
| 型号 Model | 老型号 old Model | 相数 Phase | 步距角 Step Angle | 静转矩 Torque (Nm) | 电流 Current (A) | 相电阻 Resistance (Ω) | 相电感 Inductance (mH) |
| 86HBP65AL4-TF0 | 86BYG250-65 | 2 | 1.8° | 2.8 | 3.0 | 0.58 | 3.35 |
| 86HBS80AL4-TK0 | 86BYG250-80 | 2 | 1.8° | 4.0 | 4.0 | 1.4 | 8.1 |
| 86HBP98AL4-TK0 | 86BYG250-98 | 2 | 1.8° | 7.5 | 4.0 | 0.5 | 7.4 |
| 86HBP113AL4-TK0 | 86BYG250-113 | 2 | 1.8° | 8.5 | 4.0 | 0.6 | 11.0 |
| 86HBP150AL4-TK0 | 86BYG250-150 | 2 | 1.8° | 12.0 | 4.0 | 0.84 | 9.7 |
| 86HBS80AL4-DK0 | 86BYG250-80（双） | 2 | 1.8° | 4.0 | 4.0 | 1.3 | 8.1 |
| 86HBP98AL4-TK0B | 86BYG250-98(刹) | 2 | 1.8° | 7.5 | 4.0 | 0.5 | 7.4 |
| 86HBP113AL4-DK0 | 86BYG250-113（双） | 2 | 1.8° | 8.5 | 4.0 | 0.6 | 11.0 |
| 86HBP150AL4-DK0 | 86BYG250-150（双） | 2 | 1.8° | 12.0 | 4.0 | 0.8 | 9.7 |
| 86HBP113AL4-TK0B | 86BYG250-113（刹车） | 2 | 1.8° | 8.5 | 4.0 | 0.6 | 11.0 |
| 86HBP150AL4-TK0B | 86BYG250-150（刹车） | 2 | 1.8° | 12.0 | 4.0 | 0.84 | 9.7 |
| 86HCY65AL3-TR0 | 86BYG350-65 | 3 | 1.2° | 2.0 | 3.0 | 0.2 | 1.6 |
| 86HCY98AL3-TR0 | 86BYG350-98 | 3 | 1.2° | 4.5 | 5.2 | 0.5 | 3.0 |
| 86HCY113AL3-TK0 | 86BYG350-113 | 3 | 1.2° | 6.0 | 5.2 | 0.4 | 5.9 |
| 86HCY150AL3-TK0 | 86BYG350-150 | 3 | 1.2° | 7.0 | 5.0 | 0.5 | 8.0 |
配套驱动器 |

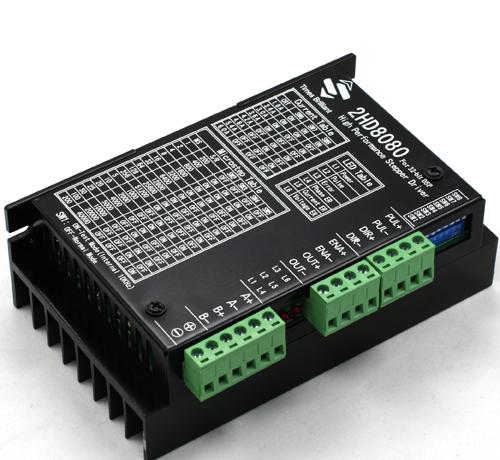

2HD8080步进驱动器 24-80V 256细分 8A电流 |
电机配套安装支架（点击图片）：
86电机刚性固定安装支架 |
