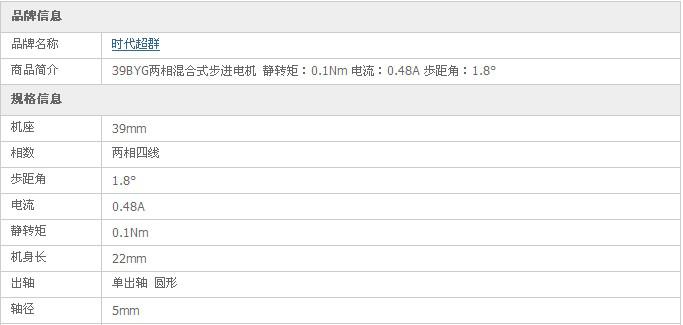

| 产品属性 | 混合式步进电机 |
|---|---|
| 相数 | 2 |
| 电压(V) | 12-24 |
| 转矩(N.M) | 0.1 |
| 品牌 | 时代超群 |
| 型号 | 39HBS22BJ4-TR0 |

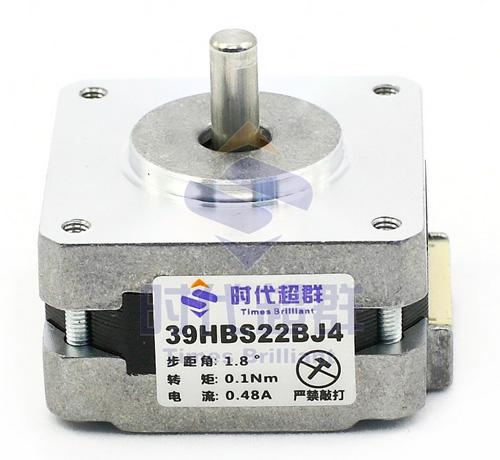

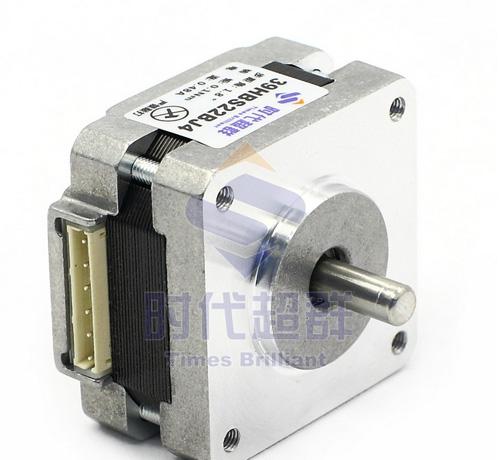

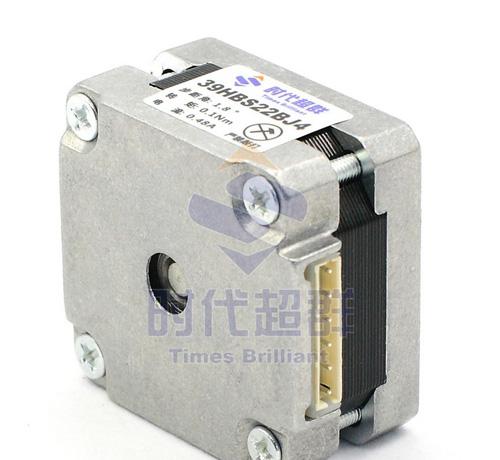

39步进电机
厂家直销
质保两年
1. 使用范围:该规格书适用于39BYG250混合式步进电动机.2. 类型和规格:2.1 驱动方式:恒流斩波驱动:2.2 励磁方式:1-2相励磁(二相八拍运行).可正反向旋转2.3 转向:按A -B -C -D -A顺序通电,从轴伸端看C.W2.4 额定电压: DC 12V2.5 步距角:1.8°2.6 绝缘等级: B级;3.参数3.1工作条件:环境温度: -24～50℃;相对湿度: 90％MAX;安装位置: 轴水平或垂直安装;3.2 试验条件(以上参数在正常试验大气条件测定)；3.3 定位转矩: 11.8mN.m REF.；3.4 保持转矩(两相同时通电): ≥120mN.m(I=0.46A)；3.5 最大空载起动频率: ≥1500pps;3.6 最大空载运行频率: ≥2000pps;3.7 温升(两相同时通以额定电压12V):﹤80 K;3.8 步距角精度: 1.8°±0.09°;3.9 转动惯量: 20g.cm2;3.10 重量: 0.14Kg REF;3.11 轴向间隙:≤0.08mm;3.12 径向间隙≤0.02mm;3.13 轴伸径向图跳动:≤0.025mm;3.14 安装配合面垂直度:≤0.03mm;3.15 安装配合面同心度:≤0.05mm;3.16 绝缘电阻 电机定子铁芯与接线端子间冷态绝缘电阻应大于100MΩ( 用DC500V 兆欧表测量).3.17 介电强度 电机定子铁芯与接线端子间应能承受AC600V/lS不击穿, 泄漏电流小于1mA | 型号 | 步距角 | 静转矩 Nm | 电压VDC | 电流 A | 轴长 mm | 轴径 mm | 重量 kg |
| 39HBS22BJ4-TR0 | 1.8 | 0.1 | 12 | 0.48 | 13 | 5 | 0.13 |
| 39HBS22BJ4-DR0 | 1.8 | ||||||
| 39HBS26BJ4-TR0 | 1.8 | 0.13 | 12 | 0.45 | 15 | 5 | 0.16 |
| 39HBS30BL4-TF0 | 1.8 | 0.22 | 12 | 0.45 | 25 | 5 | 0.2 |
| 39HBS35BL4-TF0 | 1.8 | 0.2 | 12 | 0.6 | 25 | 5 | 0.2 |
| 39HBS45BL4-TF0 | 1.8 | 0.31 | 12 | 0.6 | 25 | 5 | 0.26 |
电机尺寸图
接线实例
第一根=A+ 第三根=A-
第二根=B+ 第四根=B-

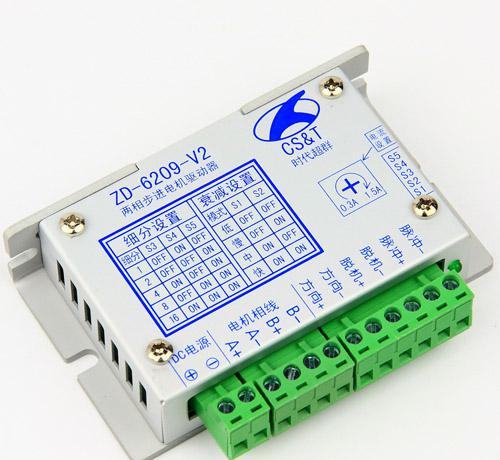

配套驱动器
