| 产品属性 | 混合式步进电机 |
|---|---|
| 相数 | 2 |
| 电压(V) | 12-24 |
| 转矩(N.M) | 0.06 |
| 品牌 | 时代超群 |
| 型号 | 35HBP22BL4-TR0 |

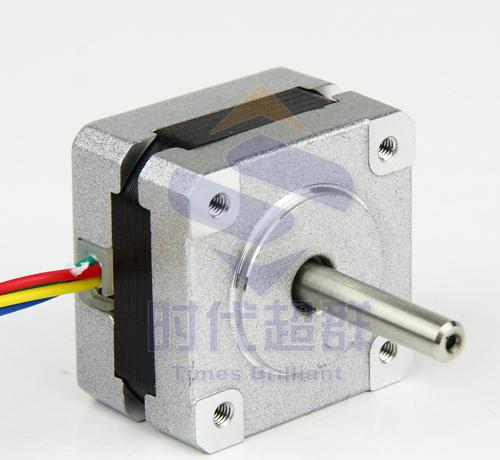

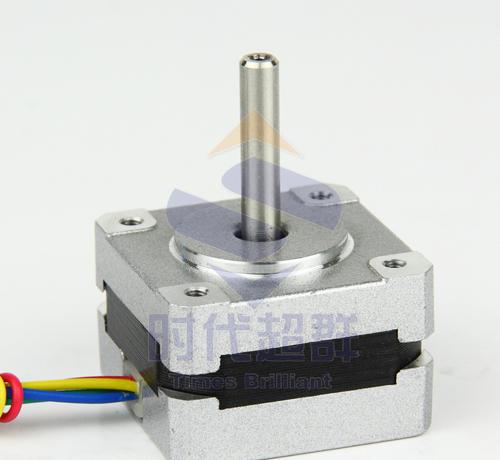

35步进电机
厂家直销
质保两年
一、特征 Specifications：
General Specifications(详细说明)：
Step Accuracy………………………………………………… ±5%
Temperature Rise…………………………………………80℃ Max
Ambient Temperature Range…………………………-20℃~+50℃
Insulation Resistance………………………100MΩMin.500VC DC
Dielectric Strength………………………………500V AC for one minute
| 型号 | 步距角 | 静转矩 Nm | 电压VDC | 电流 A | 轴长 mm | 轴径 mm | 重量 kg |
| 35HBP20BL4-TF0 | 1.8 | 0.06 | 12 | 0.85 | 25 | 5 | 0.1 |
| 35HBP27BL4-TF0 | 1.8 | 0.09 | 12 | 1.5 | 25 | 5 | 0.13 |
| 35HBP44BL4-TF0 | 1.8 | 0.26 | 12 | 1.1 | 25 | 5 | 0.24 |
二、技术数据（Electrical Specifications):
| 电机型号 | 步矩角 | 机身长 | 相电压 | 相电流 | 相电阻 | 相电感 | 静转矩 | 引线数 | 转动惯量 | 重量 |
| Model | Step angle | Motor Length | Rated voltage | Rated Current | Phase Resistance | Phase Inductance | Holding Torque | Lead Wire | Rotor Inertia | Motor weight |
| (o) | L(mm) | (V) | (A) | (Ω) | (mH) | (n.m) | (NO.) | (kg.cm2) | (kg) | |
| 35BYGH250-20 | 1.8 | 20 | 11.25 | 0.73 | 9 | 4 | 0.06 | 4 | 8 | 0.1 |
| 35BYGH250-26 | 1.8 | 26 | 6.57 | 1.5 | 1.6 | 14 | 0.09 | 4 | 8 | 0.13 |
| 35BYGH250-28 | 1.8 | 28 | 2.4 | 1.35 | 3.5 | 3.5 | 0.125 | 4 | 10 | 0.14 |
| 35BYGH250-44 | 1.8 | 44 | 6.84 | 1 | 3.6 | 4.33 | 0.25 | 4 | 10 | 0.251 |
出线定义
红=A+ 绿=A-
黄=B+ 蓝=B-

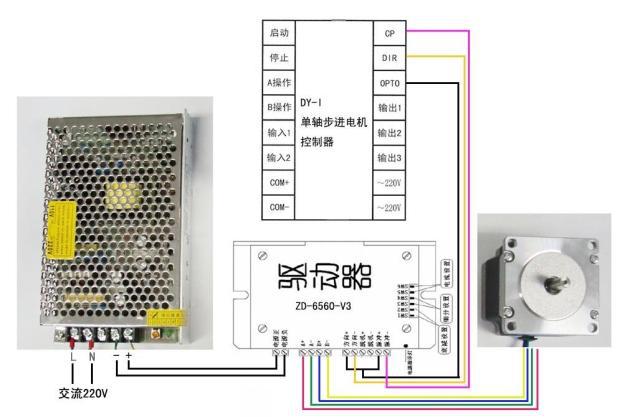

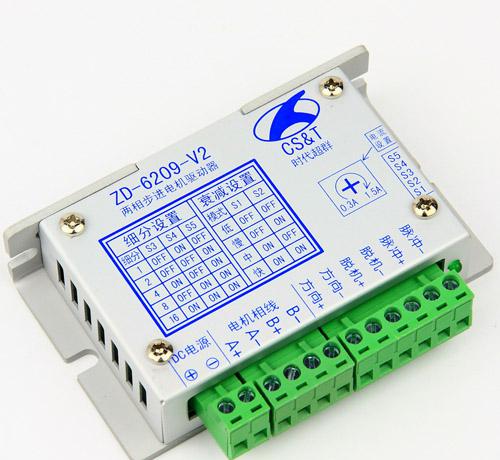

配套驱动器
