39步进电机+步进驱动器ZD6209-V2(0.1nm,0.
产品: 浏览次数:85339步进电机+步进驱动器ZD6209-V2(0.1nm,0.
品牌: 时代超群
产品属性: 混合式步进电机
相数: 2
单价: 120.00元/件
最小起订量: 1 件
供货总量: 2 件
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-12-17 01:24

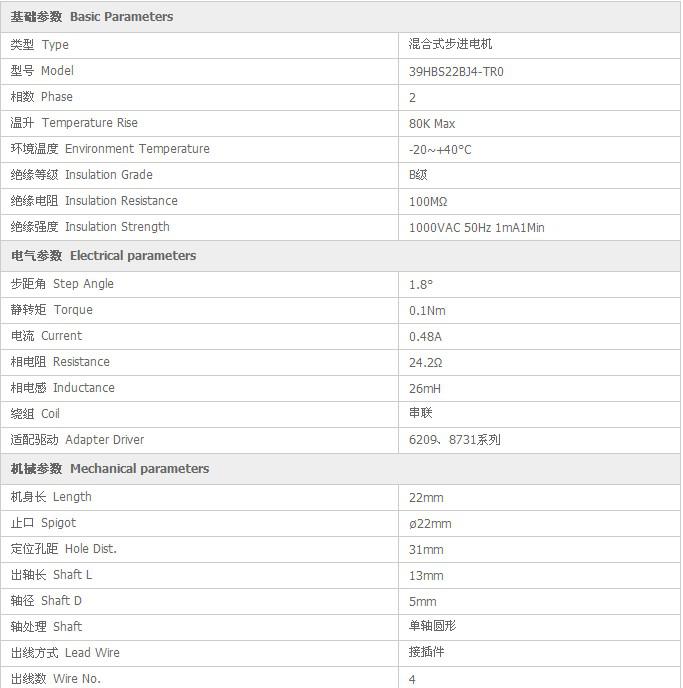

详细信息
产品属性 混合式步进电机
相数 2
电压(V) 12-24
转矩(N.M) 0.1
品牌 时代超群

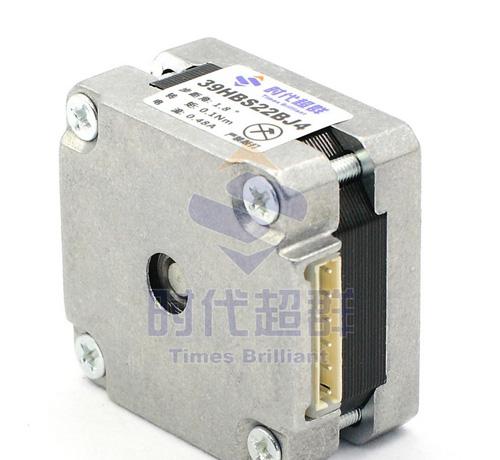

型号 39HBS22BJ4-TR0

已经是优惠价格了,5套以下勿杀价量多优惠。

现货拍下即发货,缺货会通知



                                套装分解(整套购买优惠)

类型

型号

步距角

(°)

电压

(V)

电流

(A)

静转矩

(Nm)

重量

(Kg)

单买价格

步进电机

39BYG250-22

1.8

12

0.48

0.10

0.13

36

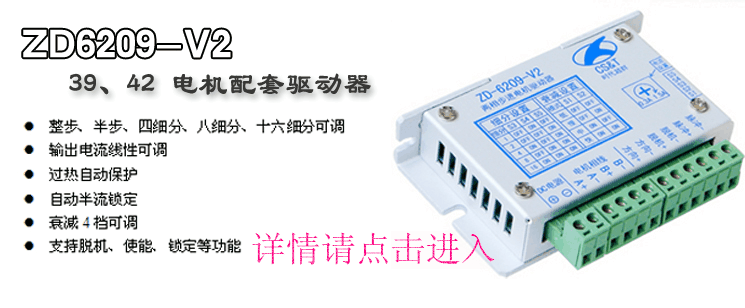

步进驱动器

ZD-6209-V2



8V-32V

1.5

16细分

0.5

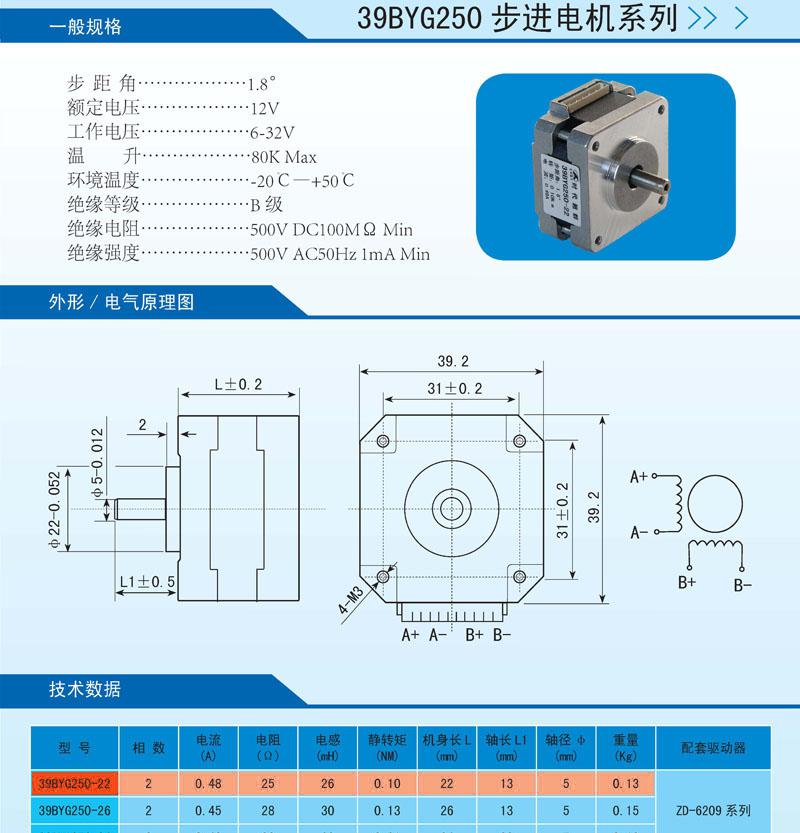

.    使用范围:



该规格书适用于39BYG250混合式步进电动机.2.     类型和规格:2.1 驱动方式:恒流斩波驱动:2.2 励磁方式:1-2相励磁(二相八拍运行).可正反向旋转2.3 转向:按A -B -C -D -A顺序通电,从轴伸端看C.W2.4 额定电压: DC  12V2.5 步距角:1.8°2.6 绝缘等级:  B级;3.参数3.1工作条件:环境温度: -24~50℃;相对湿度: 90%MAX;安装位置: 轴水平或垂直安装;3.2 试验条件(以上参数在正常试验大气条件测定);3.3 定位转矩: 11.8mN.m  REF.;3.4 保持转矩(两相同时通电): ≥120mN.m(I=0.46A);3.5 最大空载起动频率: ≥1500pps;3.6 最大空载运行频率: ≥2000pps;3.7 温升(两相同时通以额定电压12V):﹤80 K;3.8 步距角精度: 1.8°±0.09°;3.9 转动惯量: 20g.cm2;3.10 重量: 0.14Kg  REF;3.11 轴向间隙:≤0.08mm;3.12 径向间隙≤0.02mm;3.13 轴伸径向图跳动:≤0.025mm;3.14 安装配合面垂直度:≤0.03mm;3.15 安装配合面同心度:≤0.05mm;3.16 绝缘电阻     电机定子铁芯与接线端子间冷态绝缘电阻应大于100MΩ( 用DC500V 兆欧表测量).3.17 介电强度     电机定子铁芯与接线端子间应能承受AC600V/lS不击穿, 泄漏电流小于1mA有很多朋友问关于步进电机能达到多少转速,为了满足大家的需要,我们做了一个测试实验。,实验是采用的ZD-8731驱动器,ZD-6209-V2 和ZD-8731 的效果是差不多的。仅供参考,以实际为准

配套名称

设置参数,电流,细分

以20K为脉冲信号黑色为实际转速,红色是理论值

39byg250-22+ZD-8731

用MC-1+开关电源25W12V

0.4A、1细分时的空载最高转速

360rpm(6000rpm)

0.4A、2细分时的空载最高转速

640rpm(3000rpm)

0.4A、4细分时的空载最高转速

400rpm(1500rpm)

0.4A、16细分时的空载最高转速

440rpm(375rpm)

39byg250-22+ZD-8731

用MC-1+开关电源35W24V

0.4A、1细分时的空载最高转速

500rpm(6000rpm)

0.4A、2细分时的空载最高转速

1100rpm(3000rpm)

0.4A、4细分时的空载最高转速

650rpm(1500rpm)

0.4A、16细分时的空载最高转速

460rpm(375rpm)

39byg250-22+ZD-6209-V2C

用开关电源25W12V

0.4A、1细分时的空载最高转速

350rpm(6000rpm)

0.4A、2细分时的空载最高转速

600rpm(3000rpm)

0.4A、4细分时的空载最高转速

630rpm(1500rpm)

0.4A、8细分时的空载最高转速

410rpm(750rpm)

0.4A、16细分时的空载最高转速

350RPM(375rpm)

39byg250-22+ZD-6209-V2C

用开关电源35W24V

0.4A、1细分时的空载最高转速

600rpm(6000rpm)

0.4A、2细分时的空载最高转速

1100rpm(3000rpm)

0.4A、4细分时的空载最高转速

850rpm(1500rpm)

0.4A、8细分时的空载最高转速

740rpm(750rpm)

0.4A、16细分时的空载最高转速

370rpm(375rpm)

 根据上述所述,步进电机在20K脉冲的情况下,步进电机的最高转速为1100RPM。步进电机是应用于低速运行,效果佳,扭矩大。高速时,扭矩减弱。电压越高,同等脉冲,同等细分,同等电流的情况下,电压高,转速快。
